Трубопроводы системы смазки — HITACHI ZX330-3G

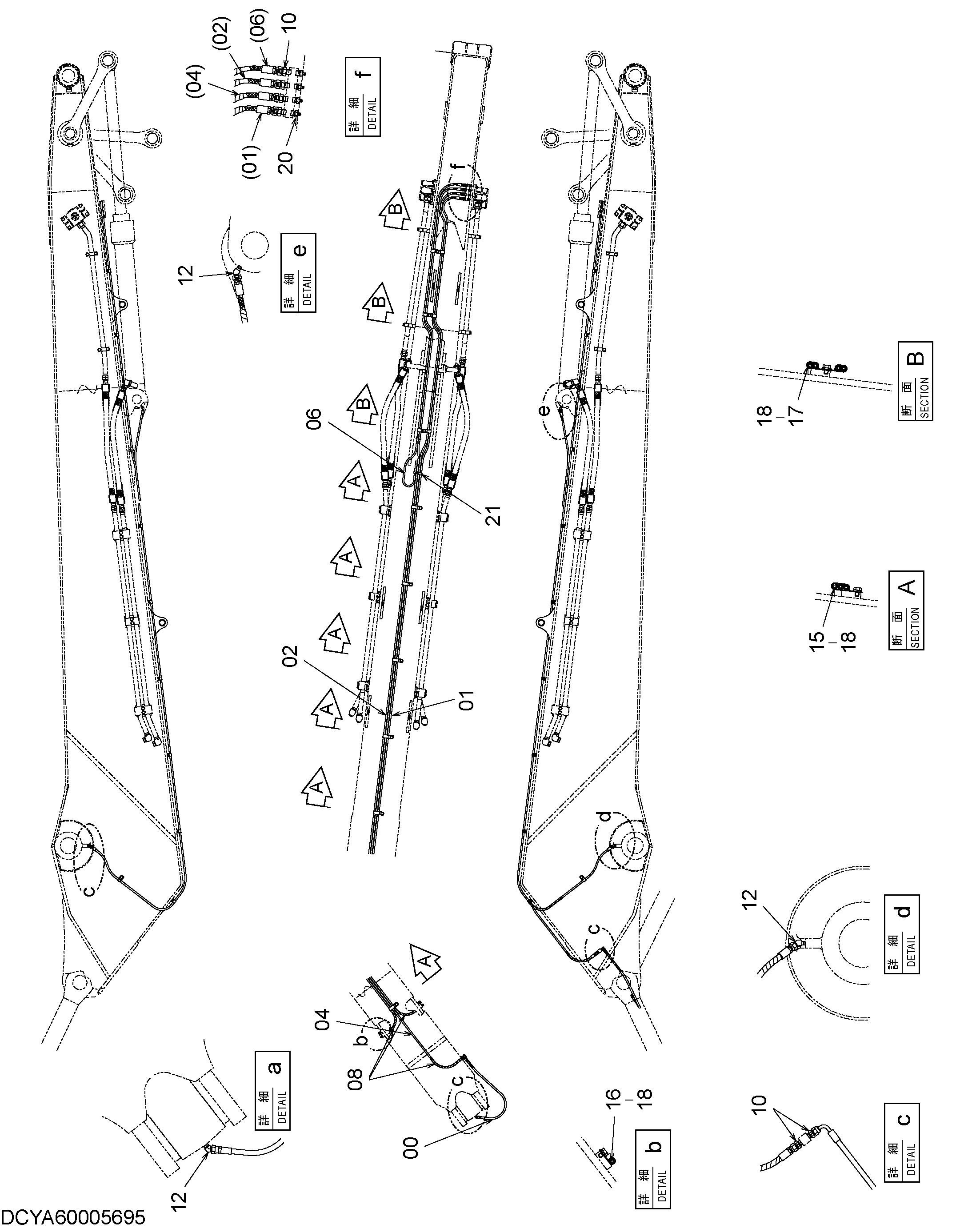

Заводская схема «Трубопроводы системы смазки» для HITACHI ZX330-3G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4442442 | Шланг | 1 |
| 01 | YA00003327 | Шланг | 1 |
| 02 | 4605055 | Шланг | 1 |
| 04 | 4647068 | Шланг | 1 |
| 06 | 4227059 | Шланг | 1 |
| 08 | 4327293 | Трубка спирал | 4 |
| 10 | 4154651 | Адаптер | 6 |
| 12 | 4298745 | Угловой штуцер | 4 |
| 15 | 4259817 | Зажим | 6 |
| 16 | 4190275 | Зажим | 2 |
| 17 | 4190292 | Зажим | 6 |
| 18 | J271016 | Болт с шайбой | 11 |
| 18A | J901016 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 20 | J75482 | Пресс-маслёнка | 4 |
| 21 | 4055311 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
