Рукоять 2.66m — HITACHI ZX330-3G

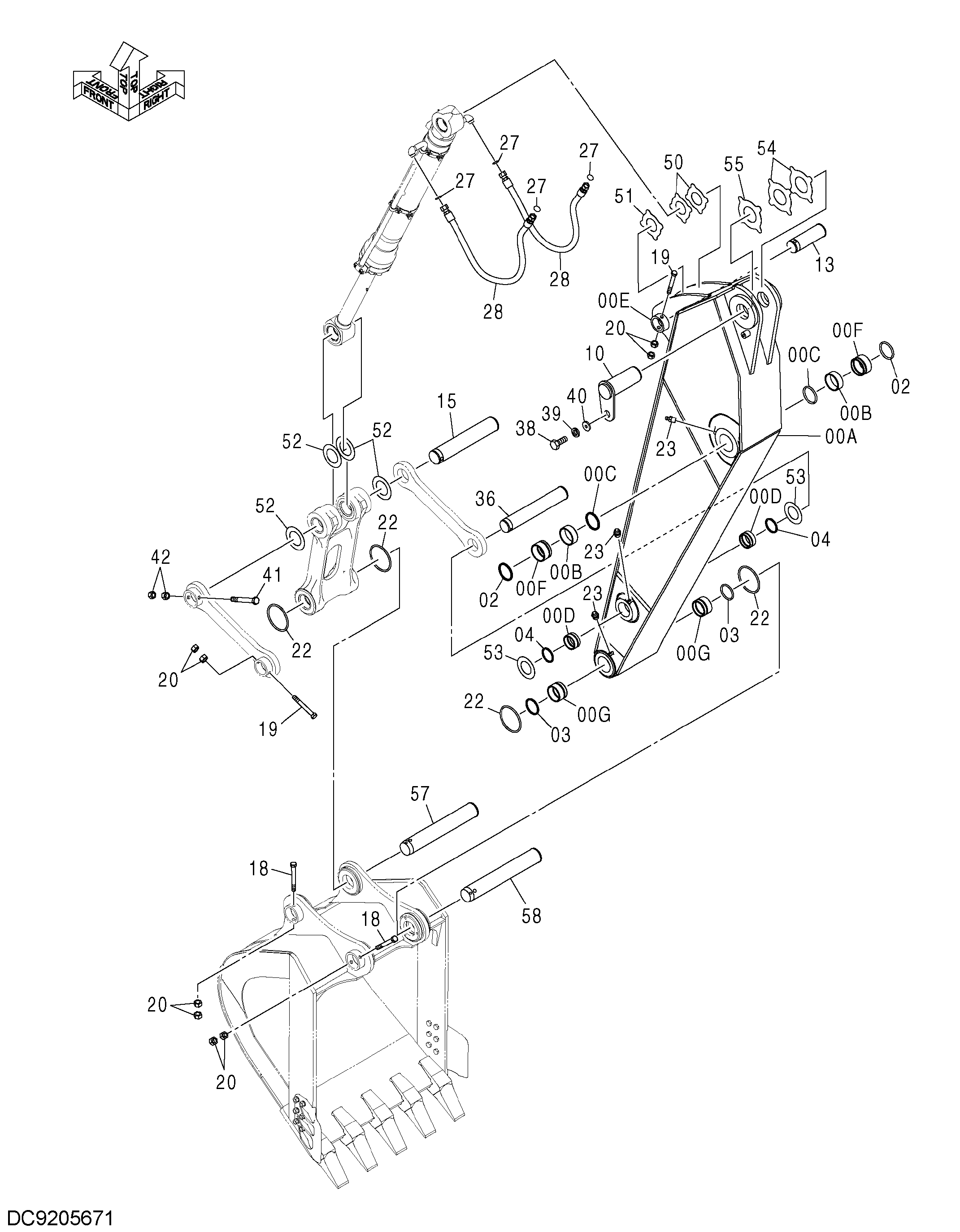

Заводская схема «Рукоять 2.66m» для HITACHI ZX330-3G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A-G | 7040094 | Рукоять схортасс'й | 1 |
| 00A | 5007603 | Рукоять укороченный | 1 |
| 00B | 4381855 | Втулка | 2 |
| 00C | 4085479 | Пылезащитное уплотнение | 2 |
| 00D | 4438771 | Втулка | 2 |
| 00E | 4067720 | Ограничитель | 1 |
| 00F | 4443884 | Втулка | 2 |
| 00G | 4443885 | Втулка | 2 |
| 02 | 4085479 | Пылезащитное уплотнение | 2 |
| 03 | 4074008 | Пылезащитное уплотнение | 2 |
| 04 | 4067901 | Пылезащитное уплотнение | 2 |
| 10 | 8080908 | Палец | 1 |
| 13 | 3079545 | Палец | 1 |
| 15 | 3092037 | Палец | 1 |
| 18 | 4435127 | Стопорный палец | 2 |
| 19 | 4435126 | Стопорный палец | 2 |
| 20 | J950020 | Гайка | 8 |
| 22 | 4100180 | Уплотнительное кольцо | 4 |
| 23 | J75481 | Пресс-маслёнка | 6 |
| 27 | 4187328 | Уплотнительное кольцо | 4 |
| 28 | 4399783 замена: 4642619 | Шланг | 2 |
| 28 | 4642619 | Шланг | 2 |
| 36 | 3089968 | Палец | 1 |
| 38 | J921840 | Болт | 1 |
| 39 | J257218 | Пружинная шайба | 1 |
| 40 | 4441471 | Пластина | 1 |
| 41 | 4435128 | Стопорный палец | 1 |
| 42 | J950022 | Гайка | 2 |
| 50 | 4444284 | Упорная пластина | 2 |
| 51 | 4444285 | Упорная пластина | 1 |
| 52 | 4450014 | Упорная пластина | 4 |
| 53 | 4450013 | Упорная пластина | 2 |
| 54 | 4445635 | Упорная пластина | 2 |
| 55 | 4445636 | Упорная пластина | 1 |
| 57 | 3090418 | Палец | 1 |
| 58 | 3090417 | Палец | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
