Рукоять (1) — HITACHI ZX330-3G

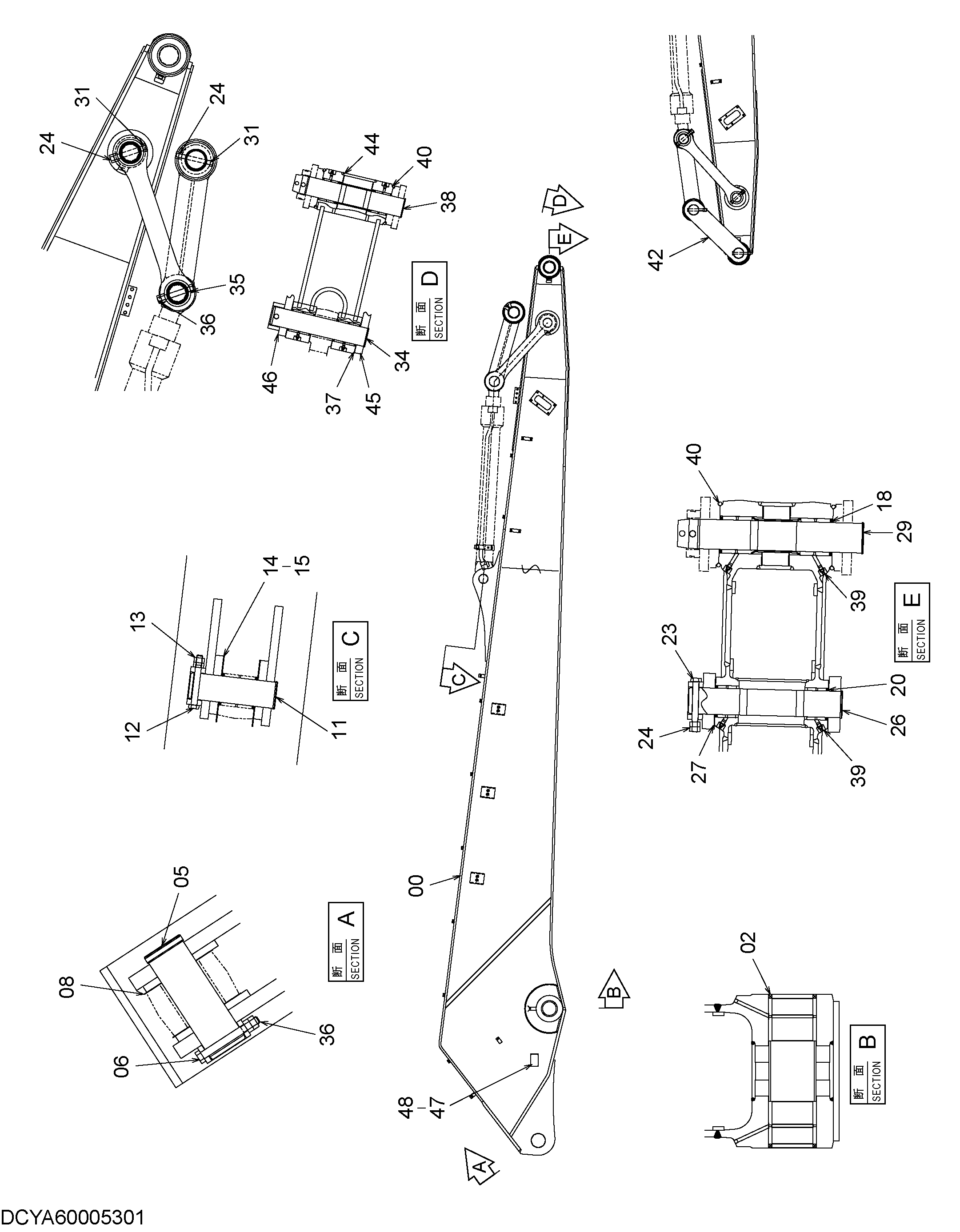

Заводская схема «Рукоять (1)» для HITACHI ZX330-3G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40008633 | Рукоять | 1 |
| 02 | 4251212 | Пылезащитное уплотнение | 2 |
| 05 | 3104744 | Палец | 1 |
| 06 | 4435584 | Стопорный палец | 1 |
| 08 | 4143607 | Регулировочная шайба | 2 |
| 11 | 3088578 | Палец | 1 |
| 12 | 4435124 | Стопорный палец | 1 |
| 13 | J950016 | Гайка | 2 |
| 14 | 4444288 | Упорная пластина | 1 |
| 15 | 4444289 | Упорная пластина | 1 |
| 18 | 4620723 | Пылезащитное уплотнение | 2 |
| 20 | 4084578 | Пылезащитное уплотнение | 2 |
| 23 | 4435124 | Стопорный палец | 1 |
| 24 | J950016 | Гайка | 6 |
| 26 | 3088579 | Палец | 1 |
| 27 | 4450011 | Упорная пластина | 2 |
| 29 | 3088577 | Палец | 1 |
| 31 | 4435129 | Стопорный палец | 2 |
| 34 | 3121376 | Палец | 1 |
| 35 | 4435126 | Стопорный палец | 1 |
| 36 | J950020 | Гайка | 4 |
| 37 | 4450012 | Упорная пластина | 4 |
| 38 | 3088580 | Палец | 1 |
| 39 | J75481 | Пресс-маслёнка | 4 |
| 40 | 4089028 | Уплотнительное кольцо | 4 |
| 42 | 4712053 | Тяга | 1 |
| 44 | YA40004498 | Тяга | 1 |
| 45 | 3057230 | Тяга | 1 |
| 46 | 8082975 | Тяга | 1 |
| 48 | M492564 | Приводной винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
