Стрела трубопроводы — HITACHI ZX330-3G

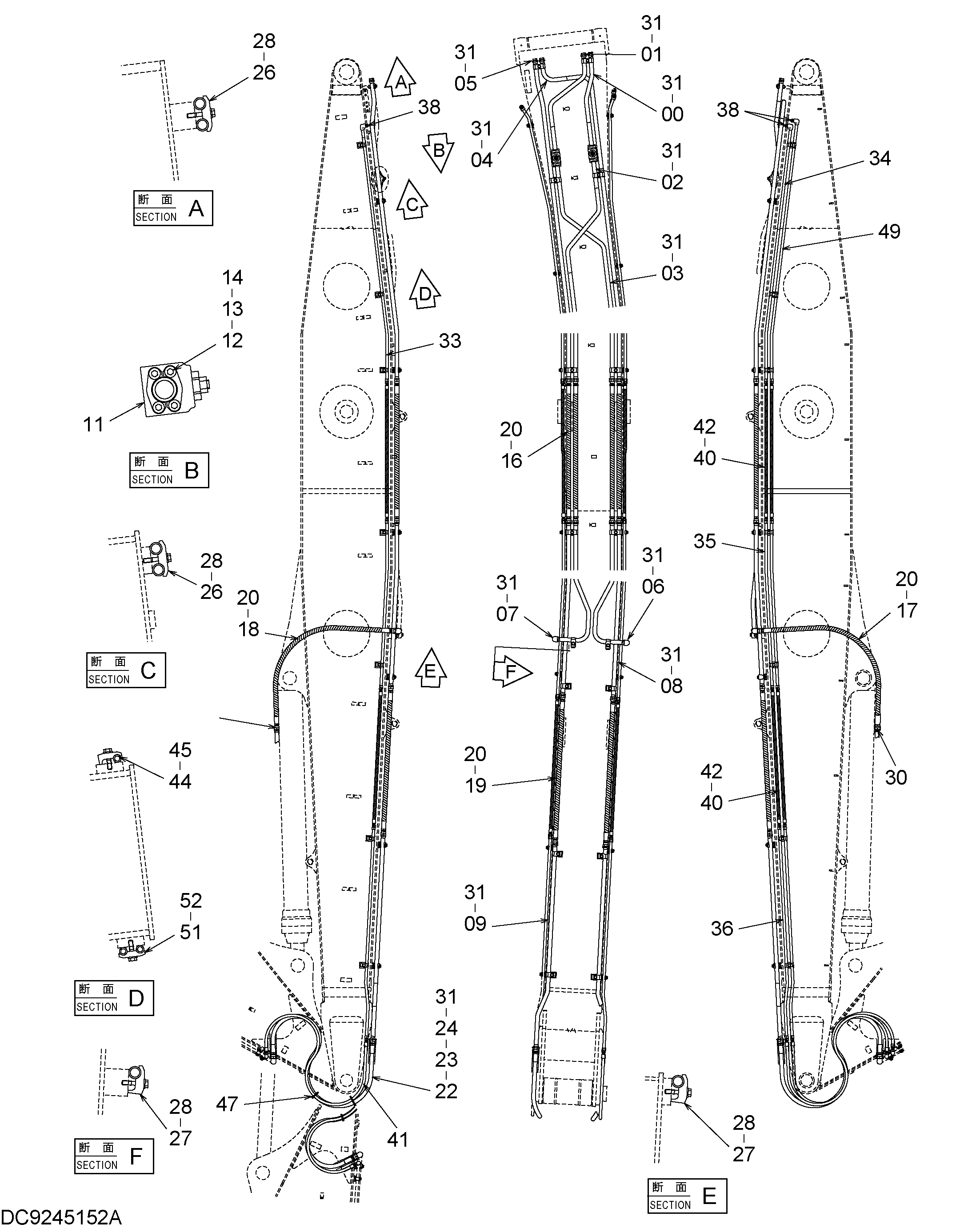

Заводская схема «Стрела трубопроводы» для HITACHI ZX330-3G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9757914 | Трубка | 1 |
| 01 | 9757915 | Трубка | 1 |
| 02 | 9757916 | Трубка | 1 |
| 03 | 9757917 | Трубка | 1 |
| 04 | 9757918 | Трубка | 1 |
| 05 | 9757919 | Трубка | 1 |
| 06 | 9757920 | Трубка | 1 |
| 07 | 9757921 | Трубка | 1 |
| 08 | 9757922 | Трубка | 2 |
| 09 | 9757923 | Трубка | 2 |
| 11 | 4330223 | Клапан словретур | 2 |
| 12 | 986910 | Разъёмный фланец | 8 |
| 13 | M341030 | Болт с внутренним шестигранником | 16 |
| 14 | 971489 | Уплотнительное кольцо | 4 |
| 16 | 4250888 | Шланг | 4 |
| 17 | 4466521 | Шланг | 1 |
| 18 | 4274673 | Шланг | 1 |
| 19 | 4250898 | Шланг | 2 |
| 20 | 4327294 | Защитный кожух | 30 |
| 22 | 4286821 | Шланг | 2 |
| 23 | 4055105 | Защита шланга | 2 |
| 24 | 4208245 | Шайба | 4 |
| 26 | 4189860 | Хомут трубки | 8 |
| 27 | 4190127 | Хомут трубки | 8 |
| 28 | J271270 | Болт с шайбой | 16 |
| 28A | J901270 | Болт | 1 |
| 28B | J222012 | Шайба | 1 |
| 30 | 4187329 | Уплотнительное кольцо | 2 |
| 31 | 4187328 | Уплотнительное кольцо | 22 |
| 33 | 9757924 | Трубка | 1 |
| 34 | 9757925 | Трубка | 1 |
| 35 | 9757926 | Трубка | 3 |
| 36 | 9757927 | Трубка | 3 |
| 38 | 4215651 | Адаптер | 3 |
| 40 | 4363139 | Шланг | 6 |
| 41 | 4466517 | Шланг | 3 |
| 42 | 4327293 | Пуротектор | 12 |
| 44 | 4190125 | Хомут трубки | 7 |
| 45 | J271250 | Болт с шайбой | 7 |
| 45A | J901250 | Болт | 1 |
| 45B | J222012 | Шайба | 1 |
| 47 | 4121859 | Ленточный зажим | 4 |
| 49 | 9763547 | Трубка | 1 |
| 51 | 4189858 | Хомут трубки | 7 |
| 52 | J271250 | Болт с шайбой | 7 |
| 52A | J901250 | Болт | 1 |
| 52B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
