Вспомогательный трубопроводы (рукоять) — HITACHI ZX330-3G

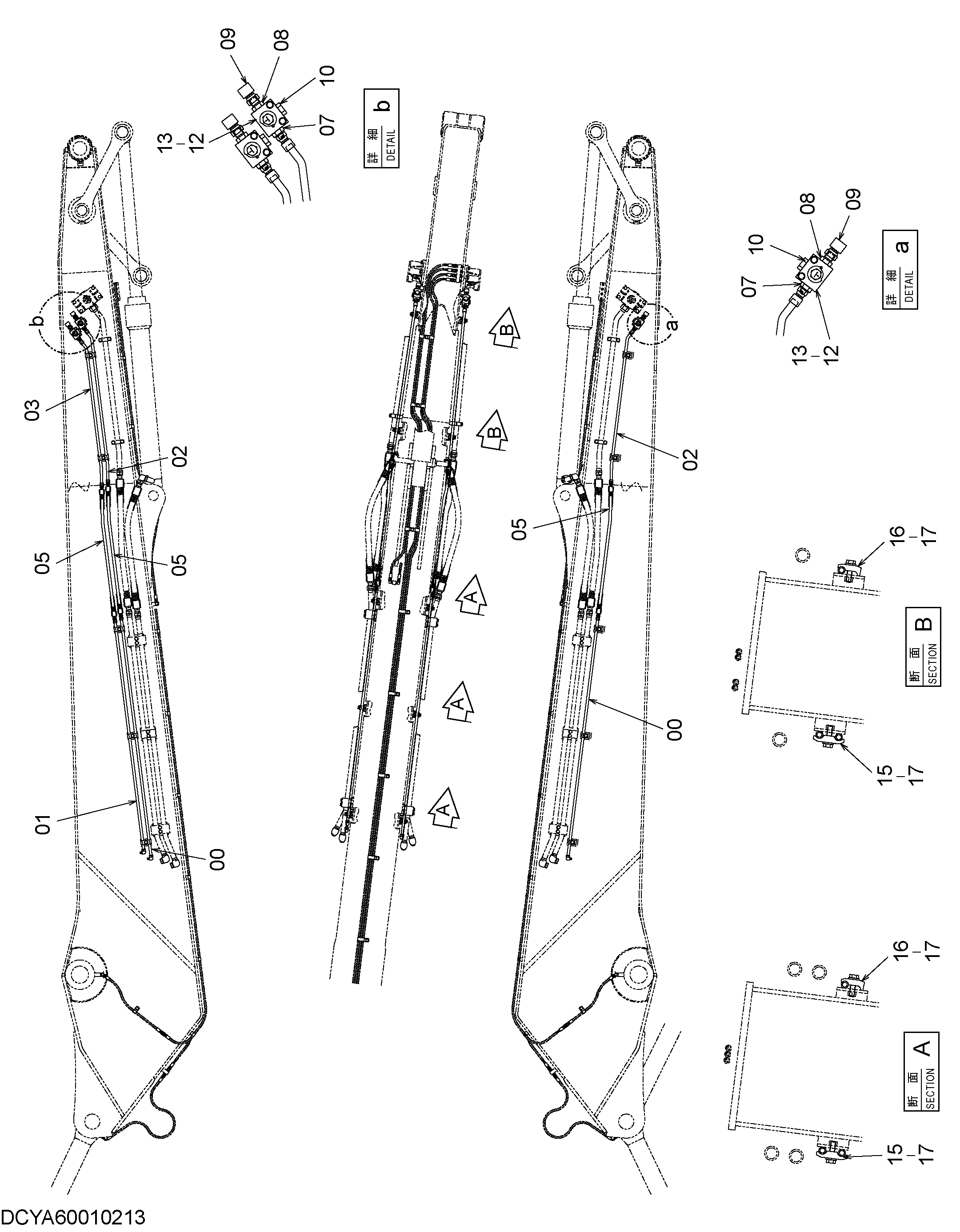

Заводская схема «Вспомогательный трубопроводы (рукоять)» для HITACHI ZX330-3G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40008939 | Трубка | 2 |
| 01 | YA40008940 | Трубка | 1 |
| 02 | YA40008941 | Трубка | 2 |
| 03 | YA40008942 | Трубка | 1 |
| 05 | 4294860 | Шланг | 3 |
| 07 | A852143 | Адаптер | 3 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4042032 | Адаптер | 3 |
| 08A | 4506418 | Уплотнительное кольцо | 4 |
| 09 | 9719234 | Унион | 3 |
| 10 | A885004 | Пробка | 3 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4340948 | Клапан селектор | 3 |
| 13 | J260860 | Болт с шайбой | 6 |
| 13A | J900860 | Болт | 1 |
| 13B | A590108 | Плоская шайба | 1 |
| 15 | 4189858 | Хомут трубки | 5 |
| 16 | 4190124 | Хомут трубки | 5 |
| 17 | J271245 | Болт с шайбой | 10 |
| 17A | J901245 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 101 | 9750381 | Седло винта | 2 |
| 102 | 9749939 | Седло винта | 12 |
| 103 | 9749940 | Седло винта | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
