Стрела (2) — HITACHI ZX330-3G

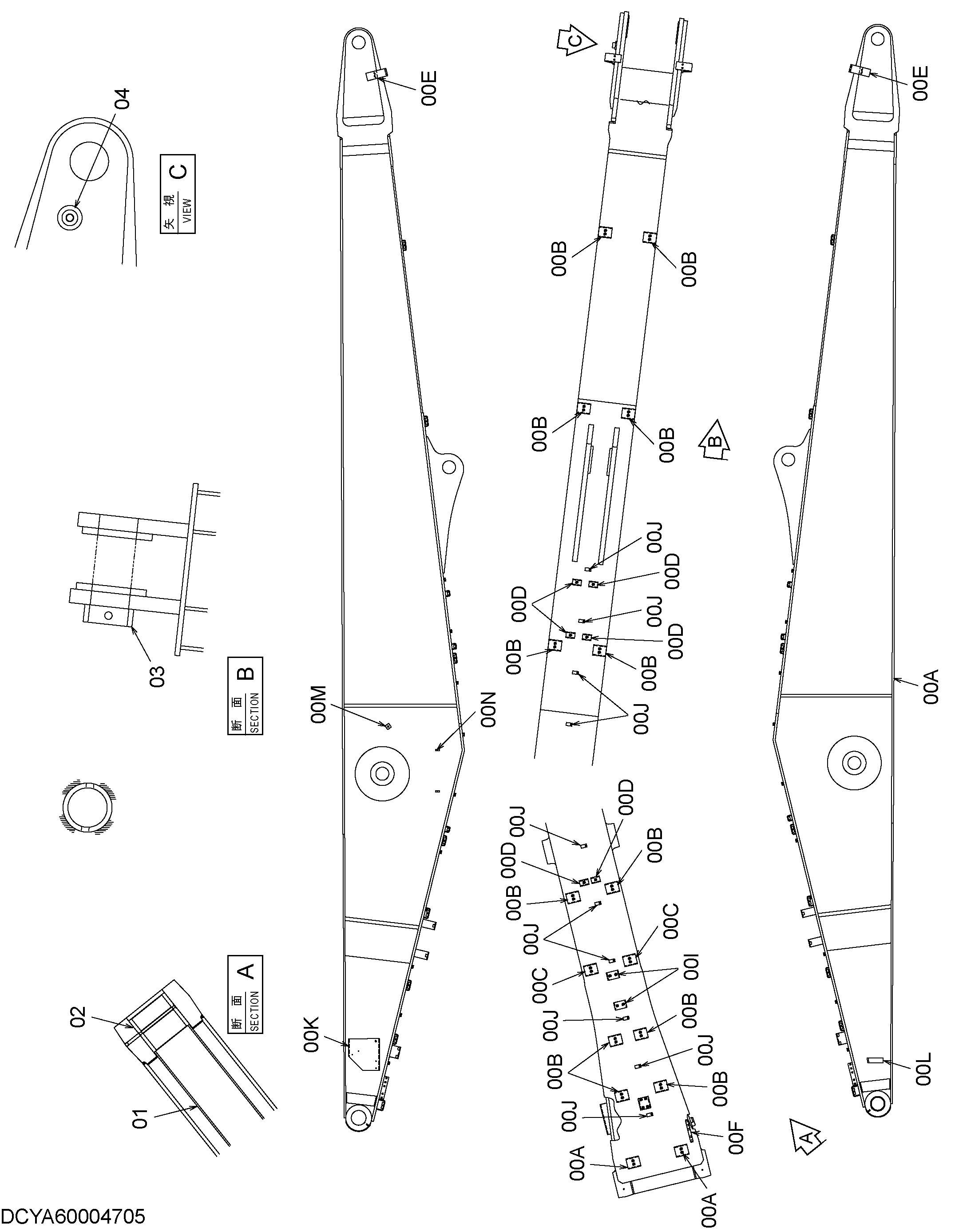

Заводская схема «Стрела (2)» для HITACHI ZX330-3G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| YA60004705 | Стрела | 1 | |
| 00 | YA40004542 | Стрела | 1 |
| 00A | YA40004246 | Стрела | 1 |
| 00B | YA40004531 | Седло винта | 2 |
| 00C | 9767564 | Седло винта | 12 |
| 00D | YA40004412 | Седло винта | 2 |
| 00E | YA40004413 | Седло винта | 6 |
| 00F | YA00007028 | Кронштейн | 2 |
| 00G | 4208631 | Блок | 1 |
| 00H | YA40004532 | Седло винта | 1 |
| 00I | 9765007 | Седло винта | 2 |
| 00J | 4195689 | Седло винта | 10 |
| 00K | 9758972 | Кронштейн | 1 |
| 00L | 4476149 | Кулачок | 1 |
| 00M | 4644727 | Седло винта | 1 |
| 00N | 4272256 | Зажим WD. | 2 |
| 01 | 4619893 | Проставка | 1 |
| 02 | 3102235 | Втулка | 2 |
| 03 | 4205110 | Ограничитель | 1 |
| 04 | 4611731 | Ограничитель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
