Стрела трубопроводы системы смазки — HITACHI ZX330-3G

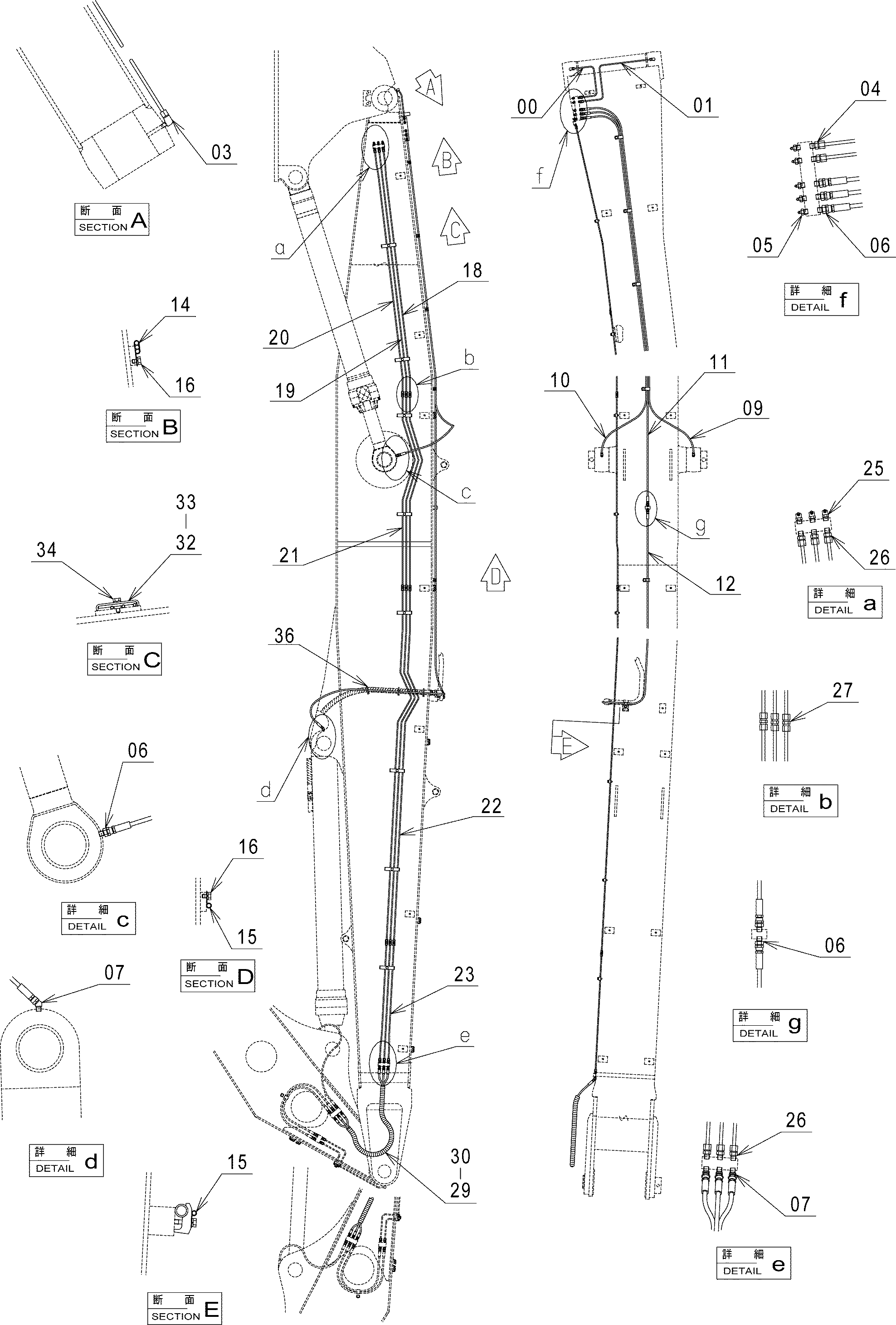

Заводская схема «Стрела трубопроводы системы смазки» для HITACHI ZX330-3G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4318473 | Трубка | 1 |
| 01 | 4318474 | Трубка | 1 |
| 03 | 4130174 | Штуцер трубки | 2 |
| 04 | 4130169 | Штуцер трубки | 2 |
| 05 | J75482 | Пресс-маслёнка | 5 |
| 06 | 4154651 | Адаптер | 7 |
| 07 | 4154655 | Угловой штуцер | 4 |
| 09 | 4639544 | Шланг | 1 |
| 10 | 4603776 | Шланг | 1 |
| 11 | 4486020 | Шланг | 1 |
| 12 | 4638967 | Шланг | 1 |
| 14 | 4252877 | Зажим | 4 |
| 15 | 4190261 | Зажим | 2 |
| 16 | J271016 | Болт с шайбой | 6 |
| 16A | J901016 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 18 | 4466549 | Трубка | 1 |
| 19 | 4466550 | Трубка | 1 |
| 20 | 4466551 | Трубка | 1 |
| 21 | 4466552 | Трубка | 3 |
| 22 | 4466553 | Трубка | 3 |
| 23 | 4466554 | Трубка | 3 |
| 25 | 4066158 | Штуцер | 3 |
| 26 | 4130169 | Штуцер трубки | 6 |
| 27 | 4130192 | Штуцер трубки | 9 |
| 29 | 4481442 | Шланг | 3 |
| 30 | 4466922 | Защитный кожух | 1 |
| 32 | 9736421 | Хомут | 8 |
| 33 | 4273721 | Резиновая прокладка | 8 |
| 34 | J271030 | Болт с шайбой | 8 |
| 34A | J901030 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 36 | 4055312 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
