Хигх-моунт кабина патс (1.0m, 1.2m, 1.5m, 2.0m, 2.5m, 3.0m) — HITACHI ZX330-3G

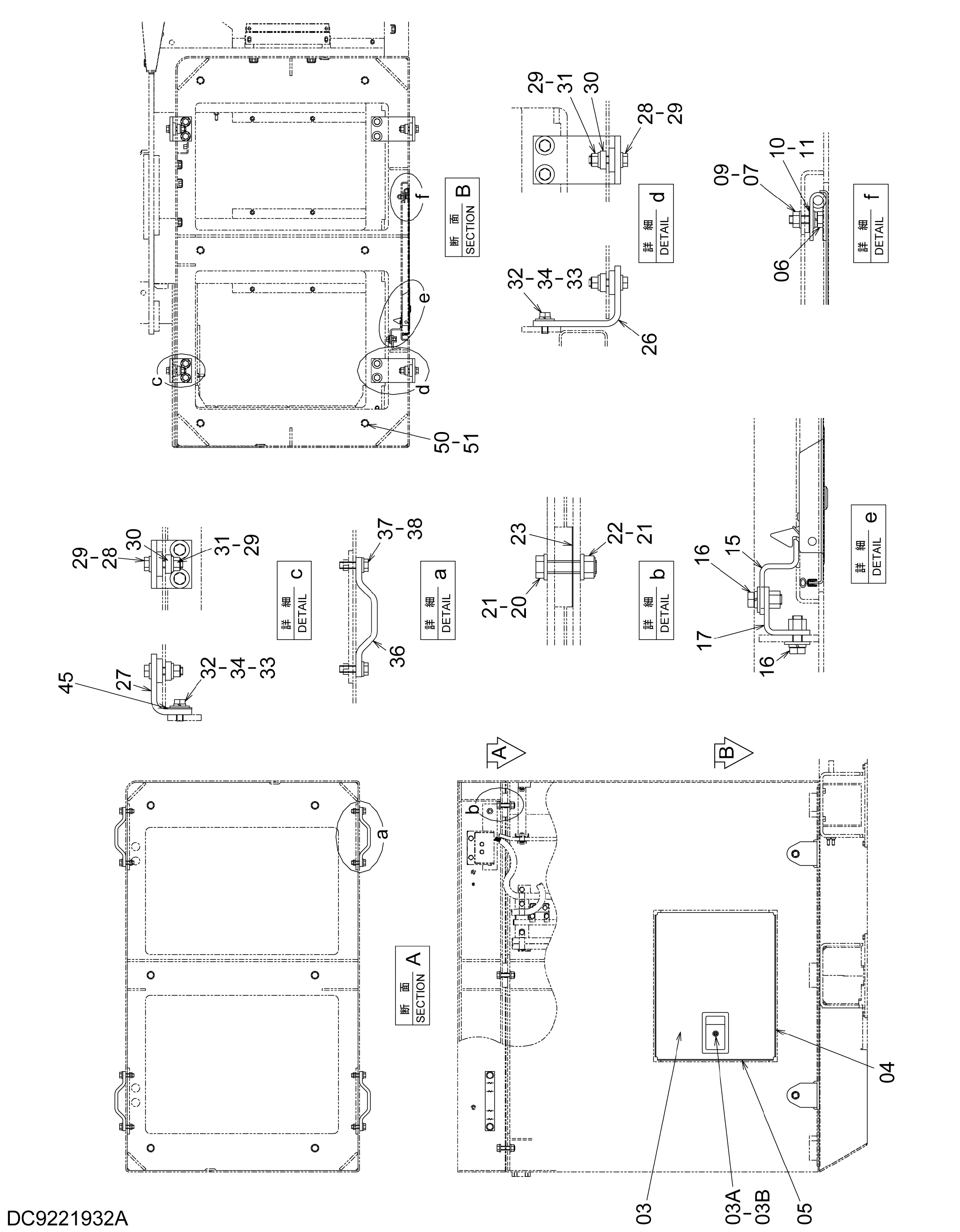

Заводская схема «Хигх-моунт кабина патс (1.0m, 1.2m, 1.5m, 2.0m, 2.5m, 3.0m)» для HITACHI ZX330-3G. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
03	7041499	Дверь	1
03A	4409396	Гидроцилиндр блокировка	1
03B	4461342	Зажим	1
04	4465722	Уплотнительная окантовка	2
05	4465725	Уплотнительная окантовка	1
06	J271035	Болт с шайбой	4
06A	J901035	Болт	1
06B	J222010	Шайба	1
07	J950010	Гайка	4
09	A590110	Плоская шайба	4
10	4454317	Регулировочная шайба	2
11	4454316	Регулировочная шайба	2
15	4351140	Ограничитель	1
16	J281235	Болт с шайбой	4
16A	J901235	Болт	1
16B	4249324	Шайба	1
17	9758955	Кронштейн	1
20	J931665	Болт	6
21	J222016	Шайба	12
22	M660016	U-образная гайка	6
23	4484513	Регулировочная шайба	6
26	9759661	Кронштейн	2
27	9759662	Кронштейн	2
28	J931670	Болт	4
29	J222016	Шайба	8
30	4482856	Проставка	4
31	M660016	U-образная гайка	4
32	J921435	Болт	8
33	J217084	Шайба	8
34	A590914	Пружинная шайба	8
36	4489203	Кронштейн	4
37	J921450	Болт	8
38	J222014	Шайба	8
45	4641997	Пластина	1
50	J931665	Болт	6
51	J222016	Шайба	6

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
