Пилотные гидролинии (педаль)(левый) — HITACHI ZX330-3G

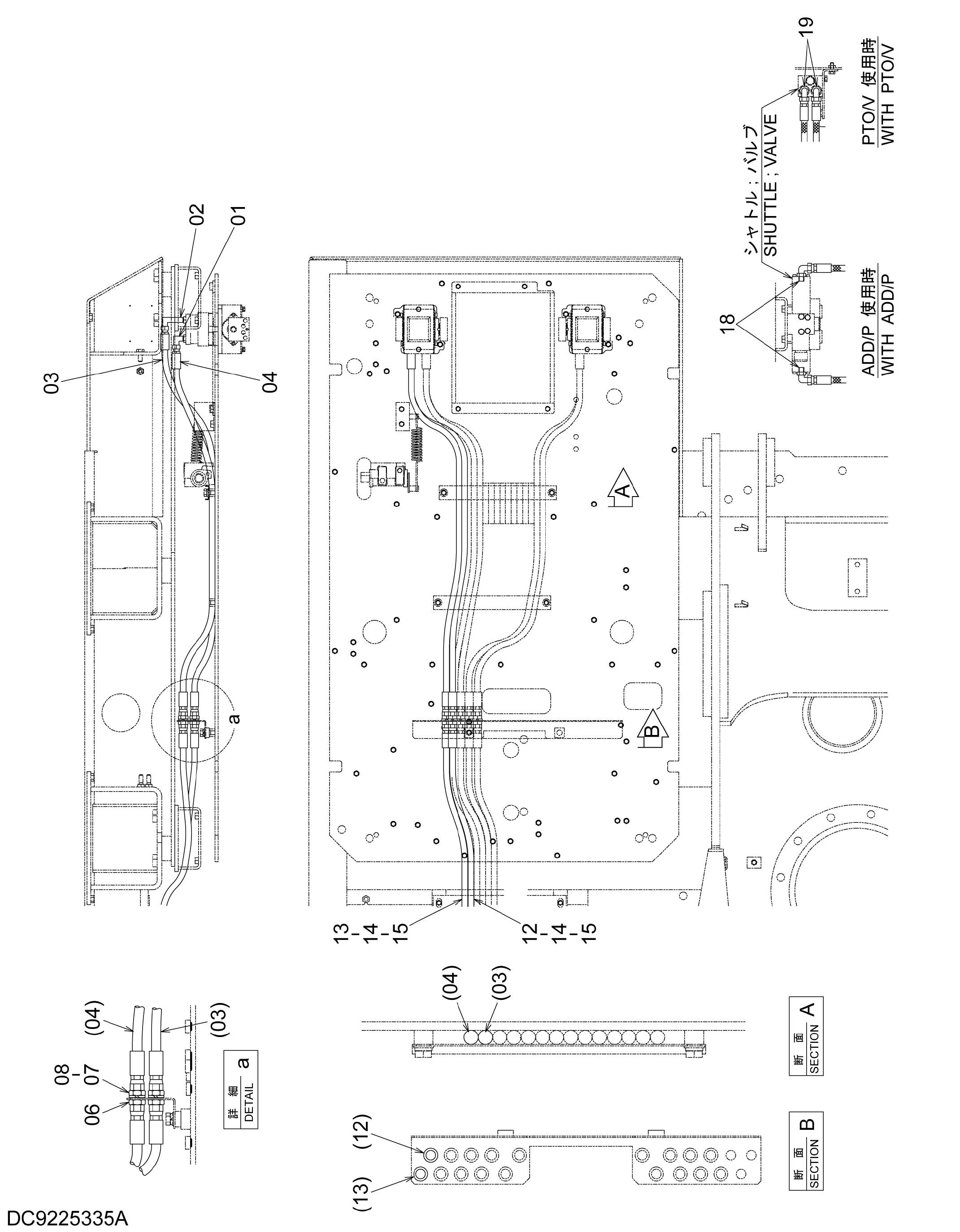

Заводская схема «Пилотные гидролинии (педаль)(левый)» для HITACHI ZX330-3G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852323 | Угловой штуцер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4278442 | Угловой штуцер | 1 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4450911 | Шланг | 1 |
| 04 | 4437649 | Шланг | 1 |
| 06 | 4202532 | Адаптер | 4 |
| 07 | A590914 | Пружинная шайба | 4 |
| 08 | 4202531 | Гайка | 4 |
| 12 | 4601852 | Шланг | 1 |
| 13 | 4601853 | Шланг | 1 |
| 14 | 4055312 | Ленточный зажим | 10 |
| 15 | 4327315 | Защитный кожух | 20 |
| 18 | A852323 | Угловой штуцер | 2 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4346096 | Унион S | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
