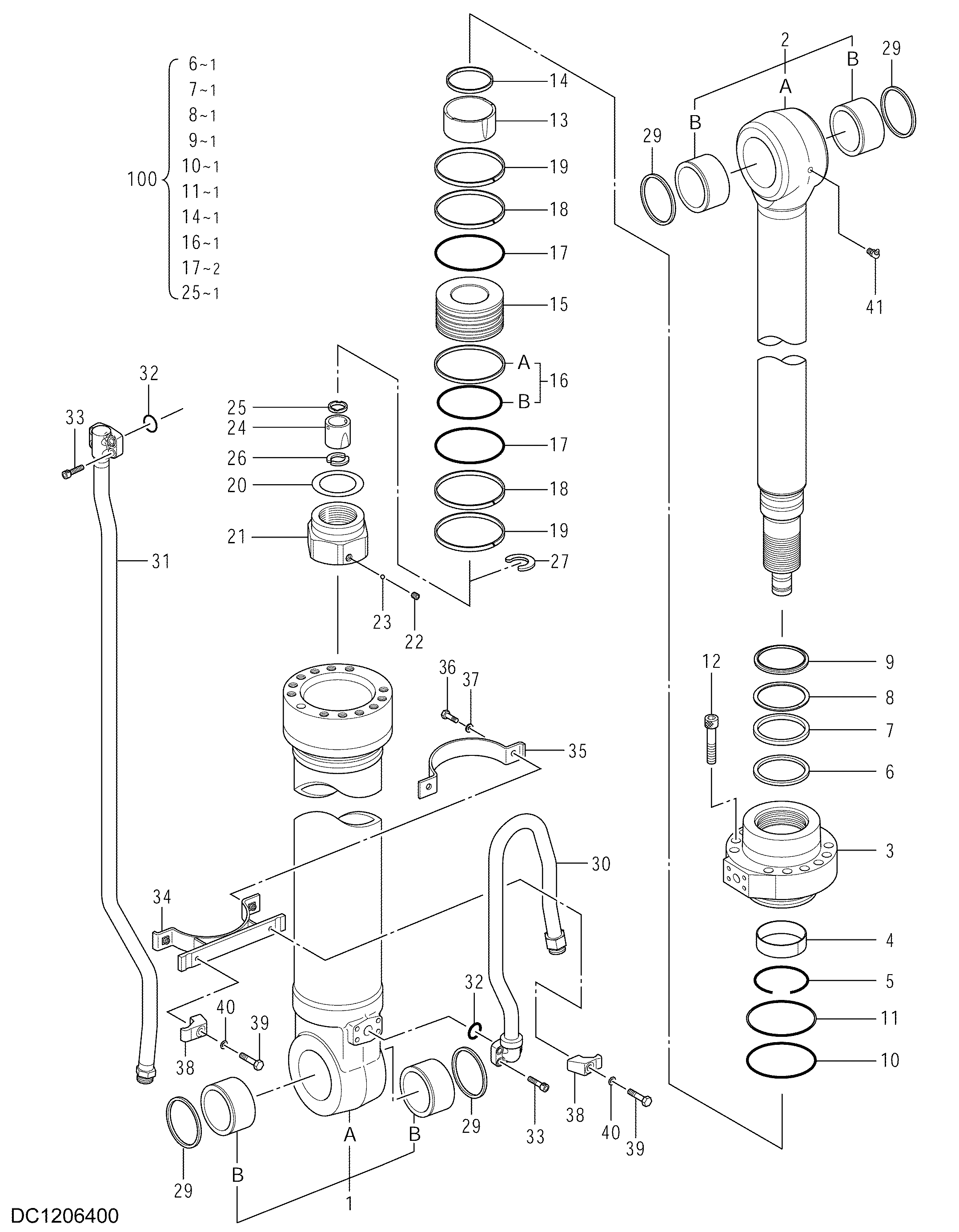

Гидроцилиндр рукояти — HITACHI ZX330-3G

Заводская схема «Гидроцилиндр рукояти» для HITACHI ZX330-3G. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4686334	Гидроцилиндр рукояти	1
1	1206401	Труба гидроцилиндра в сборе	1
1B	4381859	Втулка	2
2	1206402	Шток поршня в сборе	1
2B	4381859	Втулка	2
3	0975405	Головка гидроцилиндра	1
4	0352704	Втулка	1
5	0133103	Стопорное кольцо	1
6	0975406	Кольцо	1
7	0975407	У-ринг	1
8	0975408	Опорное кольцо	1
9	4438200	Грязесъёмное кольцо	1
10	A811160	Уплотнительное кольцо	1
11	4170546	Опорное кольцо	1
12	0875605	Болт с внутренним шестигранником	12
13	0975409	Амортизирующий подшипник	1
14	0975410	Уплотнение амортизатор	1
15	0917105	Поршень	1
16	4170547	Уплотнительное кольцо	1
17	0875607	Опорное кольцо	2
18	0975411	Направляющее кольцо	2
19	0259307	Направляющее кольцо	2
20	0450511	Регулировочная шайба	1
21	0917106	Гайка	1
22	0353012	Установочный винт	1
23	0353011	Стальной шарик	1
24	0975412	Амортизирующий подшипник	1
25	0937410	Уплотнение амортизатор	1
26	0492212	Ограничитель	2
27	0975413	Кольцо стопорный	1
29	4337631	Грязесъёмное кольцо	4
30	1206403	Трубка	1
31	1206404	Трубка	1
32	984614	Уплотнительное кольцо	2
33	M341236	Болт с внутренним шестигранником	8
34-40	1111304	Комплект лента	1
34	0975421	Лента	1
35	0975422	Лента	1
36	J901035	Болт	2
37	A590910	Шайба	2
38	0309219	Хомут трубки	2
39	0237417	Болт	2
40	0208516	Пружинная шайба	2
41	0271312	Пресс-маслёнка	1
100	4649051	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
