Рукоять трубопроводы — HITACHI ZX330-3G

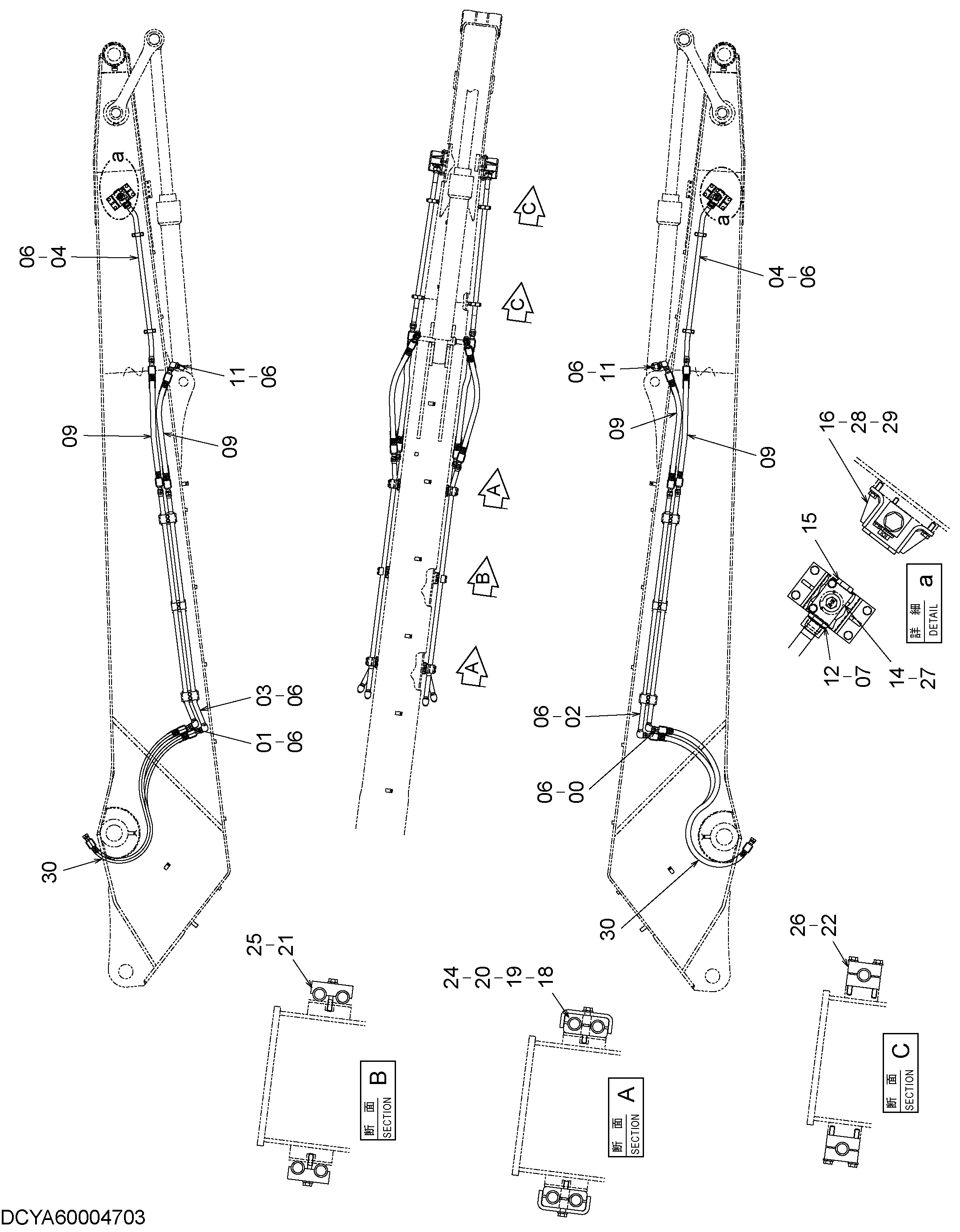

Заводская схема «Рукоять трубопроводы» для HITACHI ZX330-3G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40004407 | Трубка | 1 |
| 01 | YA40004408 | Трубка | 1 |
| 02 | YA40004409 | Трубка | 1 |
| 03 | YA40004410 | Трубка | 1 |
| 04 | 9763884 | Трубка | 2 |
| 06 | 4187328 | Уплотнительное кольцо | 12 |
| 07 | 4187329 | Уплотнительное кольцо | 2 |
| 09 | 4632061 | Шланг | 4 |
| 11 | A853368 | Угловой штуцер | 2 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | 4205196 | Адаптер | 2 |
| 12A | 4506429 | Уплотнительное кольцо | 1 |
| 14 | 4447675 | Запорный клапан | 2 |
| 15 | 4113926 | Пробка | 2 |
| 15A | 4506429 | Уплотнительное кольцо | 1 |
| 16 | YA40004411 | Защитный кожух | 2 |
| 18 | 4619891 | Хомут | 8 |
| 19 | 4619892 | Хомут трубки | 4 |
| 20 | 4304539 | Проставка | 8 |
| 21 | 4619878 | Хомут трубки | 2 |
| 22 | 4334363 | Хомут трубки | 8 |
| 24 | J271285 | Болт с шайбой | 8 |
| 24A | J901285 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 25 | J271275 | Болт с шайбой | 4 |
| 25A | J901275 | Болт | 1 |
| 25B | J222012 | Шайба | 1 |
| 26 | J271290 | Болт с шайбой | 8 |
| 26A | J901290 | Болт | 1 |
| 26B | J222012 | Шайба | 1 |
| 27 | J271085 | Болт с шайбой | 4 |
| 27A | J901085 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 28 | J901235 | Болт | 8 |
| 29 | A590912 | Пружинная шайба | 8 |
| 30 | 4400849 | Шланг | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
