Электрооборудование (D) — HITACHI ZX330-3G

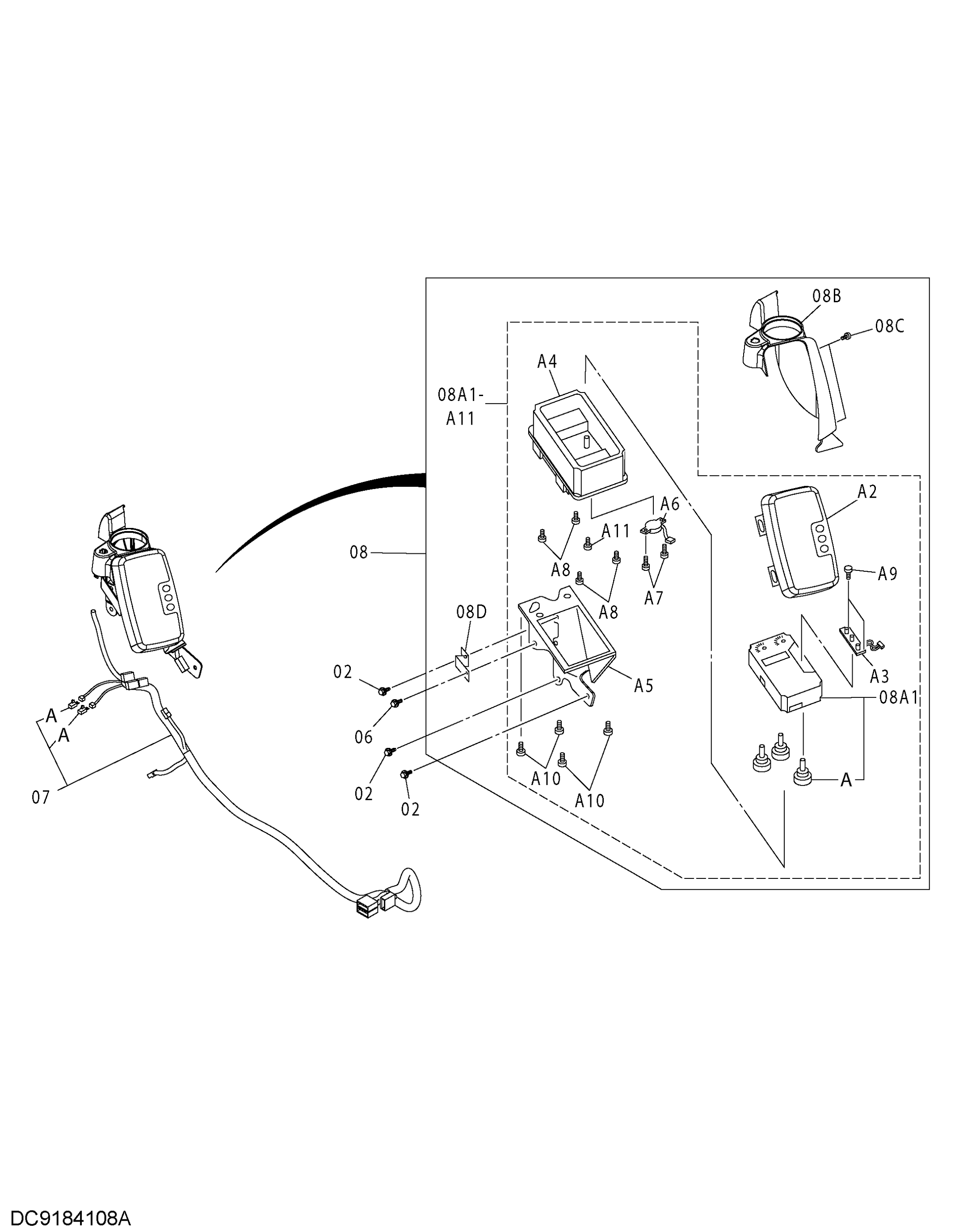

Заводская схема «Электрооборудование (D)» для HITACHI ZX330-3G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J260816 | Болт с шайбой | 3 |
| 02A | J900816 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 06 | J460614 | Винт с шайбой | 1 |
| 07 | 1027579 | Жгут проводов | 1 |
| 07A | 4456778 | Диод | 2 |
| 08 | 4488903 | Монитор | 1 |
| 08A | 4646113 | Монитор | 1 |
| 08A1 | 4646114 | Измеритель | 1 |
| 08A1A | 4426362 | Фонарь | 3 |
| 08A2 | 4483028 | Корпус | 1 |
| 08A3 | 4482980 | Плата принтед | 1 |
| 08A4 | 4482601 | Корпус | 1 |
| 08A5 | 4482602 | Кронштейн | 1 |
| 08A6 | 4482603 | Зуммер | 1 |
| 08A7 | 4482604 | Самонарезающий винт | 2 |
| 08A8 | 4482973 | Самонарезающий винт | 4 |
| 08A9 | 4388962 | Винт | 2 |
| 08A10 | 4482973 | Самонарезающий винт | 4 |
| 08A11 | 4426370 | Винт | 1 |
| 08B | 4426353 | Крышка | 1 |
| 08C | J680412 | Винт с шайбой | 2 |
| 08D | 4482976 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
