Стрела трубопроводы — HITACHI ZX330-3G

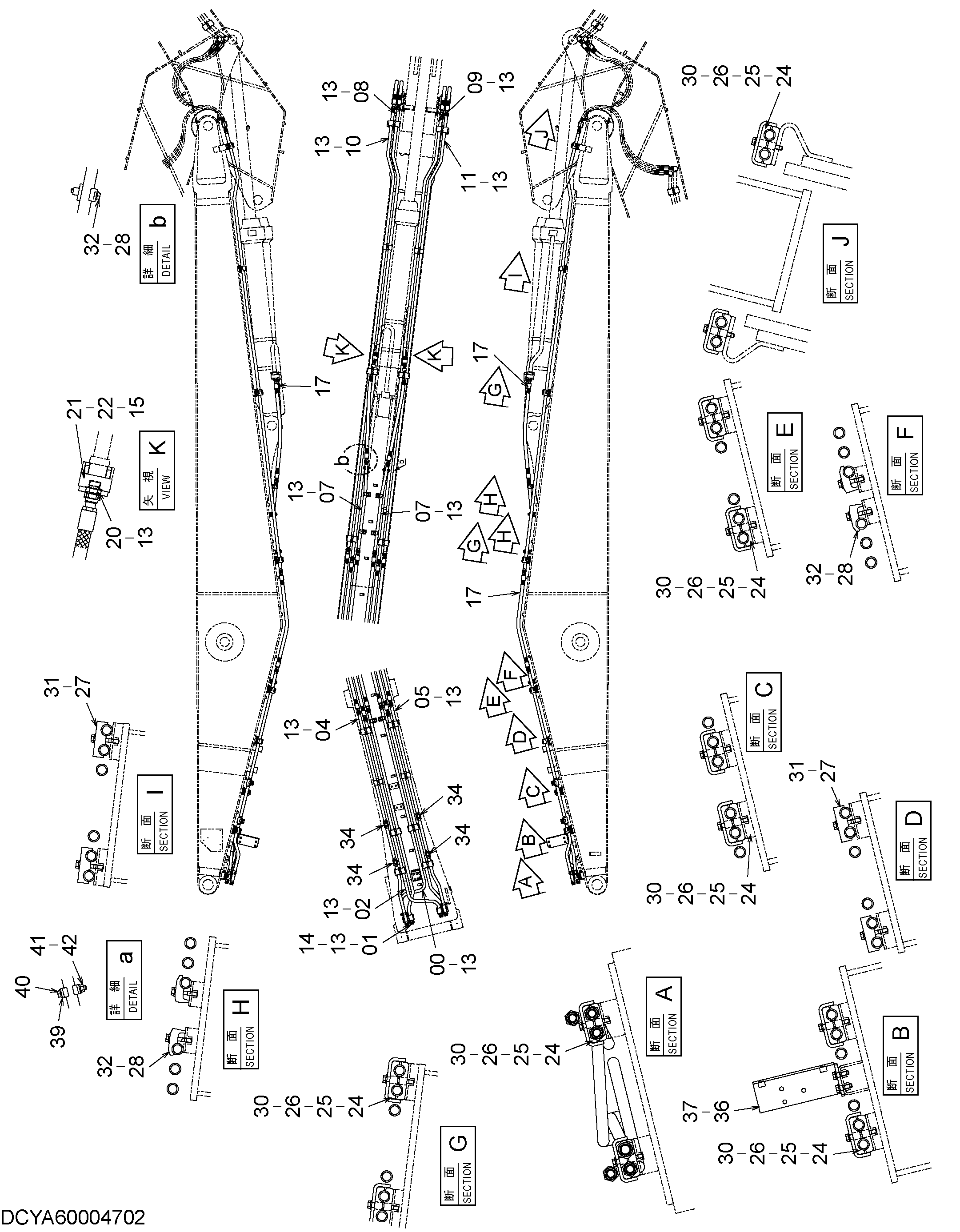

Заводская схема «Стрела трубопроводы» для HITACHI ZX330-3G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40004396 | Трубка | 1 |
| 01 | YA40004397 | Трубка | 1 |
| 02 | YA40004398 | Трубка | 1 |
| 03 | YA40004399 | Трубка | 1 |
| 04 | YA40004400 | Трубка | 1 |
| 05 | YA40004401 | Трубка | 1 |
| 07 | YA40004402 | Трубка | 2 |
| 08 | YA40004403 | Трубка | 1 |
| 09 | YA40004404 | Трубка | 1 |
| 10 | YA40004405 | Трубка | 1 |
| 11 | YA40004406 | Трубка | 1 |
| 12 | YA40005252 | Трубка | 4 |
| 13 | 4187328 | Уплотнительное кольцо | 25 |
| 14 | 4187329 | Уплотнительное кольцо | 3 |
| 15 | 4508805 | Уплотнительное кольцо | 2 |
| 17 | 4250888 | Шланг | 8 |
| 20 | A853188 | Адаптер | 2 |
| 20A | 4506429 | Уплотнительное кольцо | 1 |
| 21 | 3094284 | Фланец | 2 |
| 22 | M341465 | Болт с внутренним шестигранником | 8 |
| 24 | 4619891 | Хомут | 28 |
| 25 | 4619892 | Хомут трубки | 14 |
| 26 | 4304539 | Проставка | 28 |
| 27 | 4619878 | Хомут трубки | 4 |
| 28 | 4190127 | Хомут трубки | 8 |
| 30 | J271285 | Болт с шайбой | 28 |
| 30A | J901285 | Болт | 1 |
| 30B | J222012 | Шайба | 1 |
| 31 | J271275 | Болт с шайбой | 8 |
| 31A | J901275 | Болт | 1 |
| 31B | J222012 | Шайба | 1 |
| 32 | J271270 | Болт с шайбой | 8 |
| 32A | J901270 | Болт | 1 |
| 32B | J222012 | Шайба | 1 |
| 34 | A885008 | Пробка | 4 |
| 34A | 4506429 | Уплотнительное кольцо | 1 |
| 36 | YA40004533 | Кронштейн | 1 |
| 37 | J271240 | Болт с шайбой | 4 |
| 37A | J901240 | Болт | 1 |
| 37B | J222012 | Шайба | 1 |
| 39 | 4189860 | Хомут трубки | 4 |
| 40 | J271280 | Болт с шайбой | 2 |
| 40A | J901280 | Болт | 1 |
| 40B | J222012 | Шайба | 1 |
| 41 | 4249324 | Шайба | 2 |
| 42 | J950012 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
