Топливный бак — HITACHI ZX330-3G

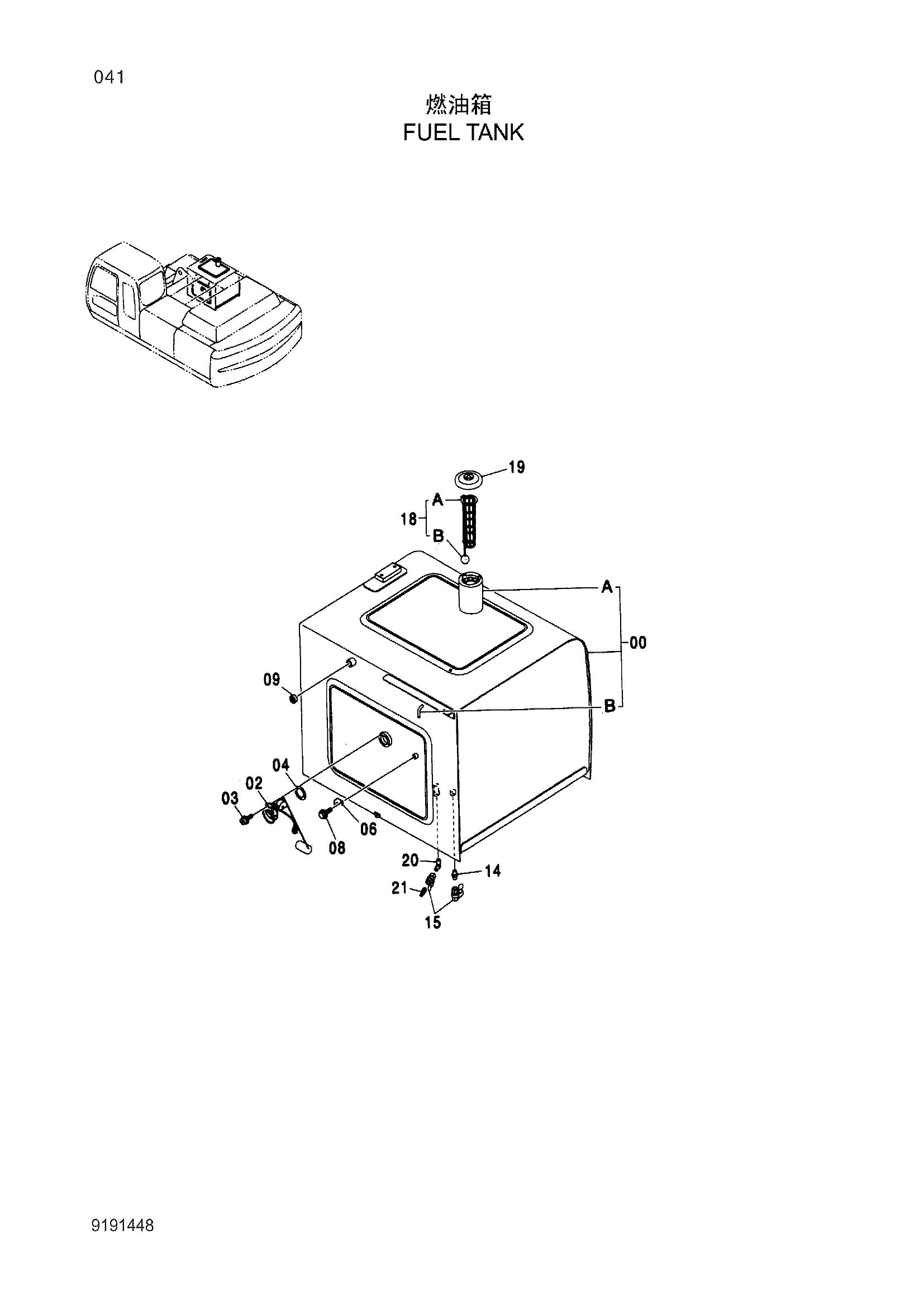

Заводская схема «Топливный бак» для HITACHI ZX330-3G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9191448 | Топливный бак | 1 | |
| 00 | 5007193 | Топливный бак | 1 |
| 00A | 4121497 | Трубка | 1 |
| 00B | 4249777 | Трубка | 1 |
| 02 | 4257128 | Поплавок | 1 |
| 03 | J450510 | Винт с шайбой | 5 |
| 04 | 4269607 | Манжета | 1 |
| 06 | 4257159 | Кронштейн | 1 |
| 08 | J271016 | Болт с шайбой | 1 |
| 09 | 94-2013 | Пробка | 1 |
| 14 | J70782 | Адаптер | 1 |
| 15 | 4374265 | Шаровой клапан | 2 |
| 18 | 4353560 | Сетчатый фильтр | 1 |
| 18A | 4372619 | Сетчатый фильтр | 1 |
| 18B | 4372620 | Поплавок | 1 |
| 19 | 4361638 | Колпачок | 1 |
| 20 | 4449361 | Угловой штуцер | 1 |
| 21 | 4449362 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
