Рычаг управления (передний, поворот)(с одинарный выключатель)[EU, NA] — HITACHI ZX330-3F
Заводская схема «Рычаг управления (передний, поворот)(с одинарный выключатель)[EU, NA]» для HITACHI ZX330-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.

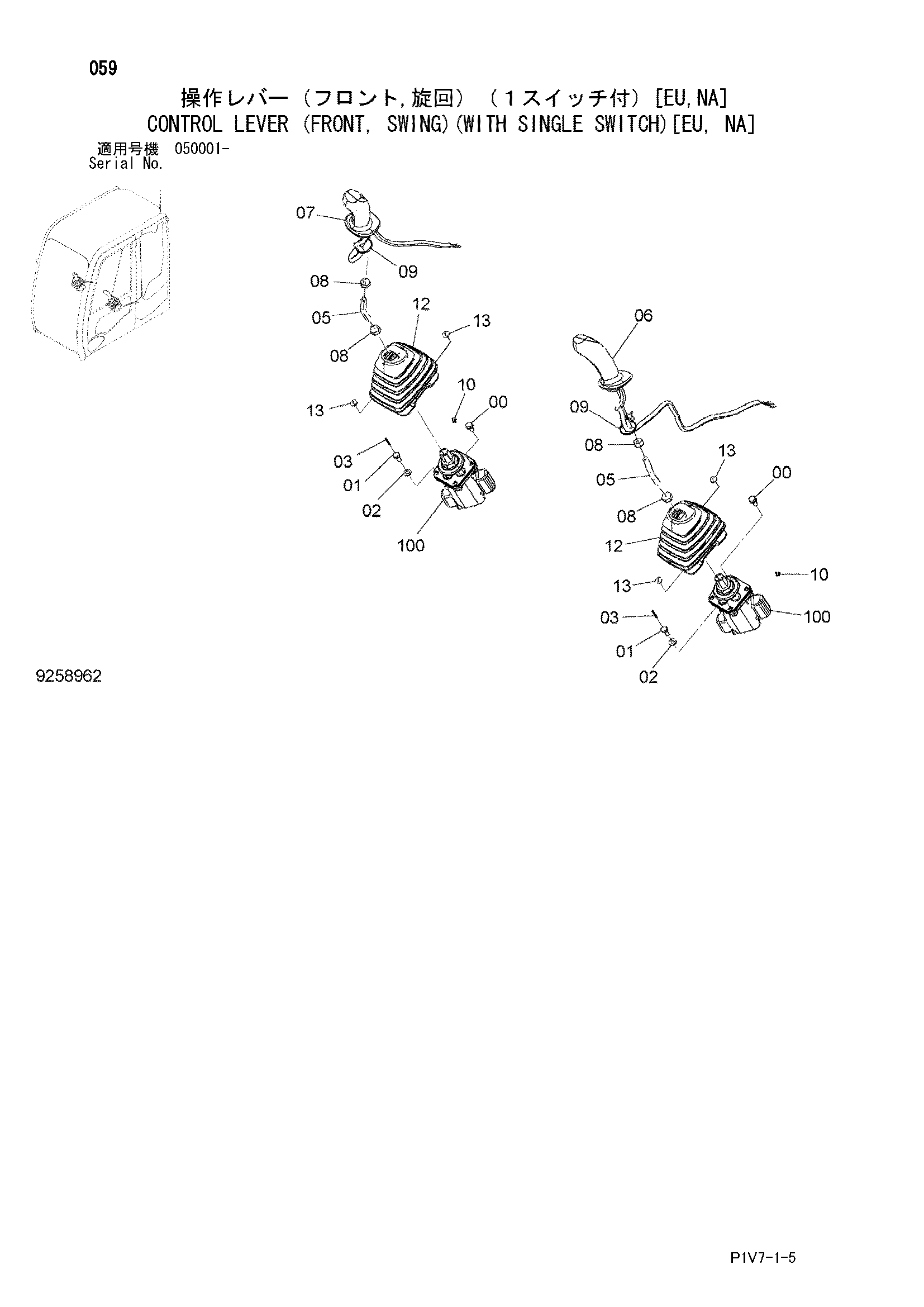

![Схема Рычаг управления (передний, поворот)(с одинарный выключатель)[EU, NA] HITACHI ZX330-3F](/catalog-drawings/98/98471e0e-2a10-44c1-8b09-8bb39d4acd53.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J260820 | Болт с шайбой | 6 |
| 00A | J900820 | Болт | 1 |
| 00B | A590108 | Плоская шайба | 1 |
| 01 | 4609956 | Болт | 2 |
| 02 | A590108 | Плоская шайба | 2 |
| 03 | 4144011 | Пружинный штифт | 2 |
| 05 | 4633644 | Вал | 2 |
| 06 | 4648125 | Рукоятка | 1 |
| 07 | 4648126 | Рукоятка | 1 |
| 08 | J950012 | Гайка | 4 |
| 09 | 4055311 | Ленточный зажим | 2 |
| 10 | 4300351 | Ленточный зажим | 2 |
| 12 | 4639127 | Защитный чехол | 2 |
| 13 | 4642773 | Шайба | 8 |
| 100 | 9247135 замена: 9257577 | Пилотный клапан | 2 |
| 100 | 9257577 | Пилотный клапан | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
