HSB общий трубопроводы (гидромолот, гидроножницы)(2P-BOOM) — HITACHI ZX330-3F

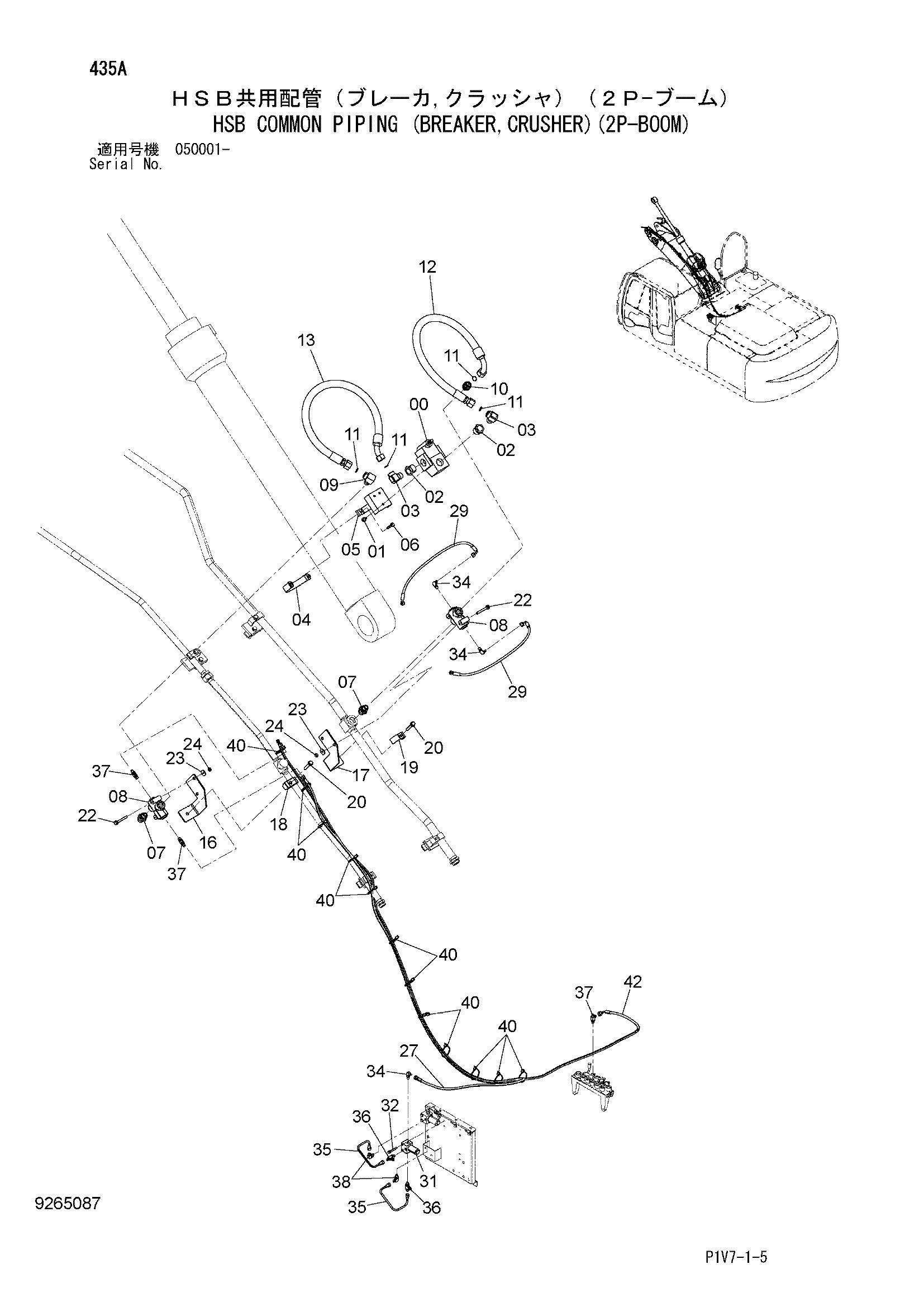

Заводская схема «HSB общий трубопроводы (гидромолот, гидроножницы)(2P-BOOM)» для HITACHI ZX330-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4216292 | Предохранительный клапан | 1 |
| 01 | J271020 | Болт с шайбой | 3 |
| 01A | J901020 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 94-1605 | Переходник | 2 |
| 03 | 4281216 | Угловой штуцер | 2 |
| 04 | 9761811 | Хомут | 1 |
| 05 | 8094599 | Хомут | 1 |
| 06 | J271035 | Болт с шайбой | 2 |
| 06A | J901035 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | 4291797 | Адаптер | 2 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 07B | 4506429 | Уплотнительное кольцо | 1 |
| 08 | 4629744 | Запорный клапан | 2 |
| 09 | A853368 | Угловой штуцер | 1 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | 4189601 | Адаптер | 1 |
| 10A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | 4187328 | Уплотнительное кольцо | 4 |
| 12 | 4289539 | Шланг | 1 |
| 13 | 4297177 | Шланг | 1 |
| 16 | 8105464 | Кронштейн | 1 |
| 17 | 8105465 | Кронштейн | 1 |
| 18 | 4190127 | Хомут трубки | 1 |
| 19 | 4053698 | Хомут трубки | 1 |
| 20 | J271275 | Болт с шайбой | 2 |
| 20A | J901275 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 22 | J271085 | Болт с шайбой | 4 |
| 22A | J901085 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 23 | J217083 | Шайба | 4 |
| 24 | J950010 | Гайка | 4 |
| 27 | 9265834 | Шланг в сборе | 1 |
| 27A | 4656984 | Шланг | 1 |
| 27B | 4327293 | Защитный кожух | 7 |
| 29 | 9265836 | Шланг в сборе | 2 |
| 29A | 4452811 | Шланг | 1 |
| 29B | 4327293 | Защитный кожух | 1 |
| 31 | 4261289 | Клапан SOL | 1 |
| 32 | J260860 | Болт с шайбой | 2 |
| 32A | J900860 | Болт | 1 |
| 32B | A590108 | Плоская шайба | 1 |
| 34 | A852322 | Угловой штуцер | 3 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 35 | 3104881 | Трубка | 2 |
| 36 | 4479162 | Тройник | 2 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 37 | A852422 | Тройник | 3 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 38 | 4293950 | Угловой штуцер | 2 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 40 | 4055312 | Ленточный зажим | 12 |
| 42 | 9254033 | Шланг в сборе | 1 |
| 42A | 4659671 | Шланг | 1 |
| 42B | 4327293 | Защитный кожух | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
