Напорные трубопроводы — HITACHI ZX330-3F

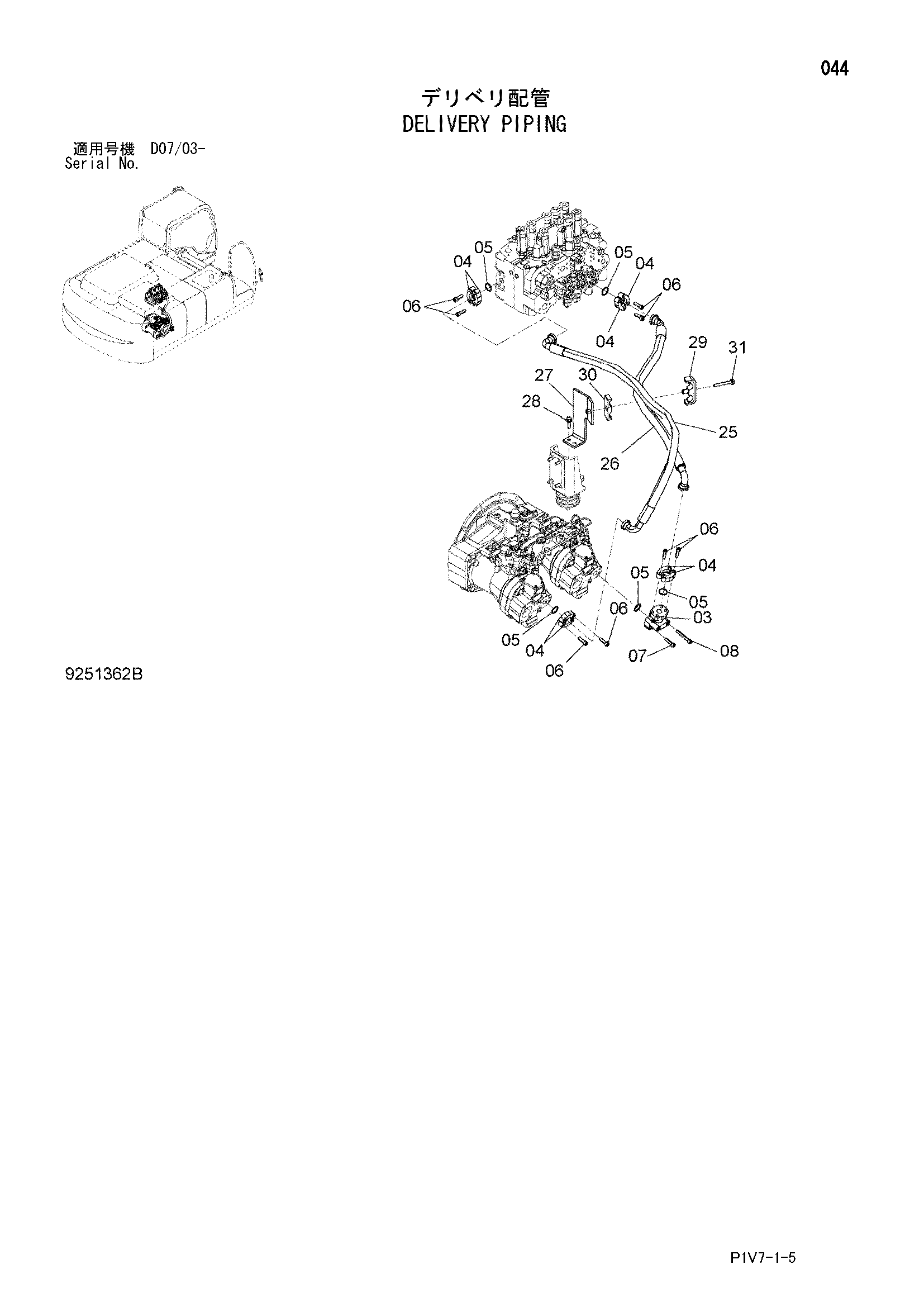

Заводская схема «Напорные трубопроводы» для HITACHI ZX330-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 2035088 | Коллектор | 1 |
| 04 | 4085560 | Разъёмный фланец | 8 |
| 05 | 966993 | Уплотнительное кольцо | 5 |
| 06 | J781240 | Болт с внутренним шестигранником | 16 |
| 07 | J781245 | Болт с внутренним шестигранником | 2 |
| 08 | J781280 | Болт с внутренним шестигранником | 2 |
| 25 | 4676558 | Шланг | 1 |
| 26 | 4676560 | Шланг | 1 |
| 27 | 8107495 | Кронштейн | 1 |
| 28 | J271245 | Болт с шайбой | 2 |
| 28A | J901245 | Болт | 1 |
| 28B | J222012 | Шайба | 1 |
| 29 | 8111305 | Хомут | 1 |
| 30 | 3075326 | Резиновая прокладка | 1 |
| 31 | J271290 | Болт с шайбой | 1 |
| 31A | J901290 | Болт | 1 |
| 31B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
