Пилотные гидролинии (поток производительность селектор) — HITACHI ZX330-3F

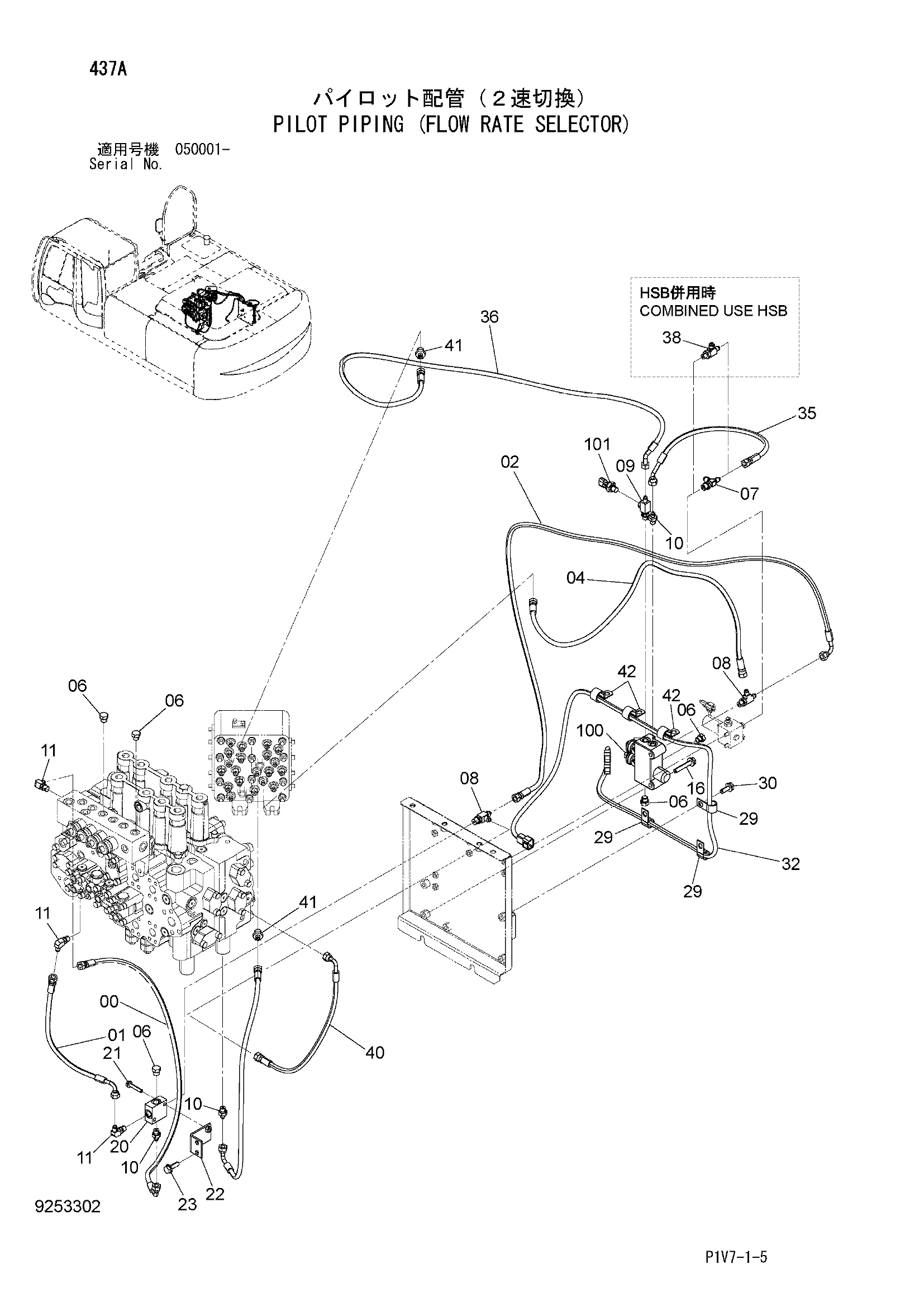

Заводская схема «Пилотные гидролинии (поток производительность селектор)» для HITACHI ZX330-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4437902 | Шланг | 1 |
| 01 | 4313240 | Шланг | 1 |
| 02 | 4651275 | Шланг | 1 |
| 04 | 4651277 | Шланг | 1 |
| 06 | A885002 | Пробка | 5 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4239712 | Тройник | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852422 | Тройник | 2 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4364784 | Тройник | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852122 | Адаптер | 3 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | A852322 | Угловой штуцер | 3 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 16 | J271060 | Болт с шайбой | 2 |
| 16A | J901060 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 20 | 4411001 | Челночный клапан | 1 |
| 21 | J260845 | Болт с шайбой | 2 |
| 21A | J900845 | Болт | 1 |
| 21B | A590108 | Плоская шайба | 1 |
| 22 | 9764485 | Кронштейн | 1 |
| 23 | J271035 | Болт с шайбой | 2 |
| 23A | J901035 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 29 | 4190273 | Зажим | 3 |
| 30 | J271030 | Болт с шайбой | 3 |
| 30A | J901030 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 32 | 3108177 | Жгут проводов | 1 |
| 35 | 4451133 | Шланг | 1 |
| 36 | 9265189 | Шланг в сборе | 1 |
| 36A | 4655783 | Шланг | 1 |
| 36B | 4327293 | Защитный кожух | 1 |
| 38 | 4203485 | Штуцер трубки | 1 |
| 40 | 4313240 | Шланг | 1 |
| 41 | A852132 | Адаптер | 2 |
| 41A | 4509180 | Уплотнительное кольцо | 1 |
| 42 | 4190263 | Зажим | 3 |
| 100 | 9218275 | Электромагнитный клапан | 1 |
| 101 | 4436535 | Датчик давления | 1 |
| 101A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
