Гидролинии рабочего оборудования (моноблочный стрела) — HITACHI ZX330-3F

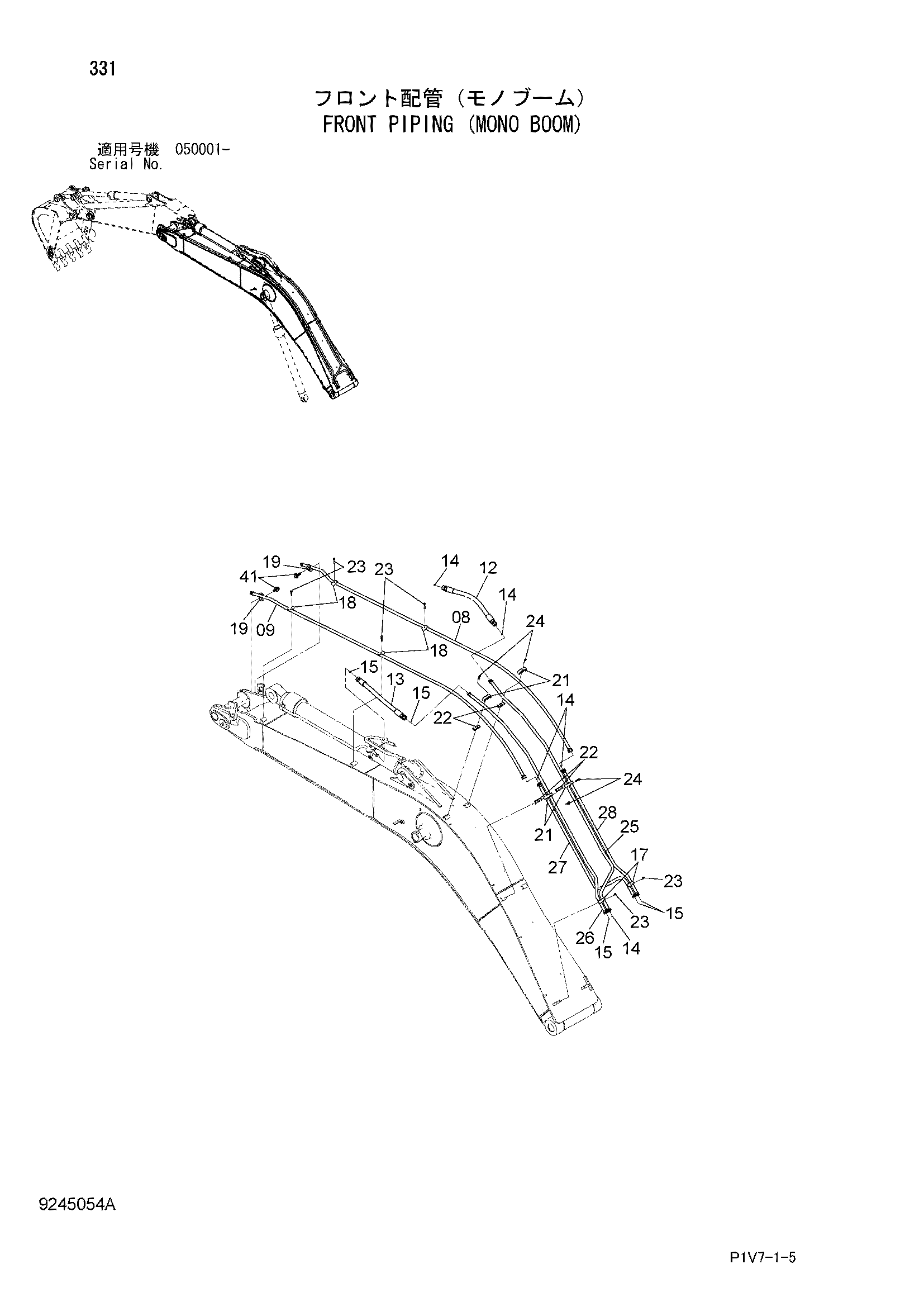

Заводская схема «Гидролинии рабочего оборудования (моноблочный стрела)» для HITACHI ZX330-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 08 | 8096196 | Трубка | 1 |
| 09 | 8096195 | Трубка | 1 |
| 12 | 4628957 | Шланг | 1 |
| 13 | 4628956 | Шланг | 1 |
| 14 | 4187329 | Уплотнительное кольцо | 5 |
| 15 | 4187328 | Уплотнительное кольцо | 5 |
| 17 | 4189860 | Хомут трубки | 2 |
| 18 | 4190127 | Хомут трубки | 4 |
| 19 | 4190127 | Хомут трубки | 2 |
| 21 | 4288929 | Хомут трубки | 4 |
| 22 | 3072291 | Резиновая прокладка | 4 |
| 23 | J271270 | Болт с шайбой | 6 |
| 23A | J901270 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
| 23 | 4661580 | Болт с шайбой | 6 |
| 23A | J901270 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
| 24 | J271280 | Болт с шайбой | 4 |
| 24A | J901280 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 24 | 4661581 | Болт с шайбой | 4 |
| 24A | J901280 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 25 | 8105122 | Трубка | 1 |
| 26 | 8105121 | Трубка | 1 |
| 27 | 9766154 | Трубка | 1 |
| 28 | 9766155 | Трубка | 1 |
| 41 | 4661580 | Болт с шайбой | 2 |
| 41A | J901270 | Болт | 1 |
| 41B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
