Крышка (6) — HITACHI ZX330-3F

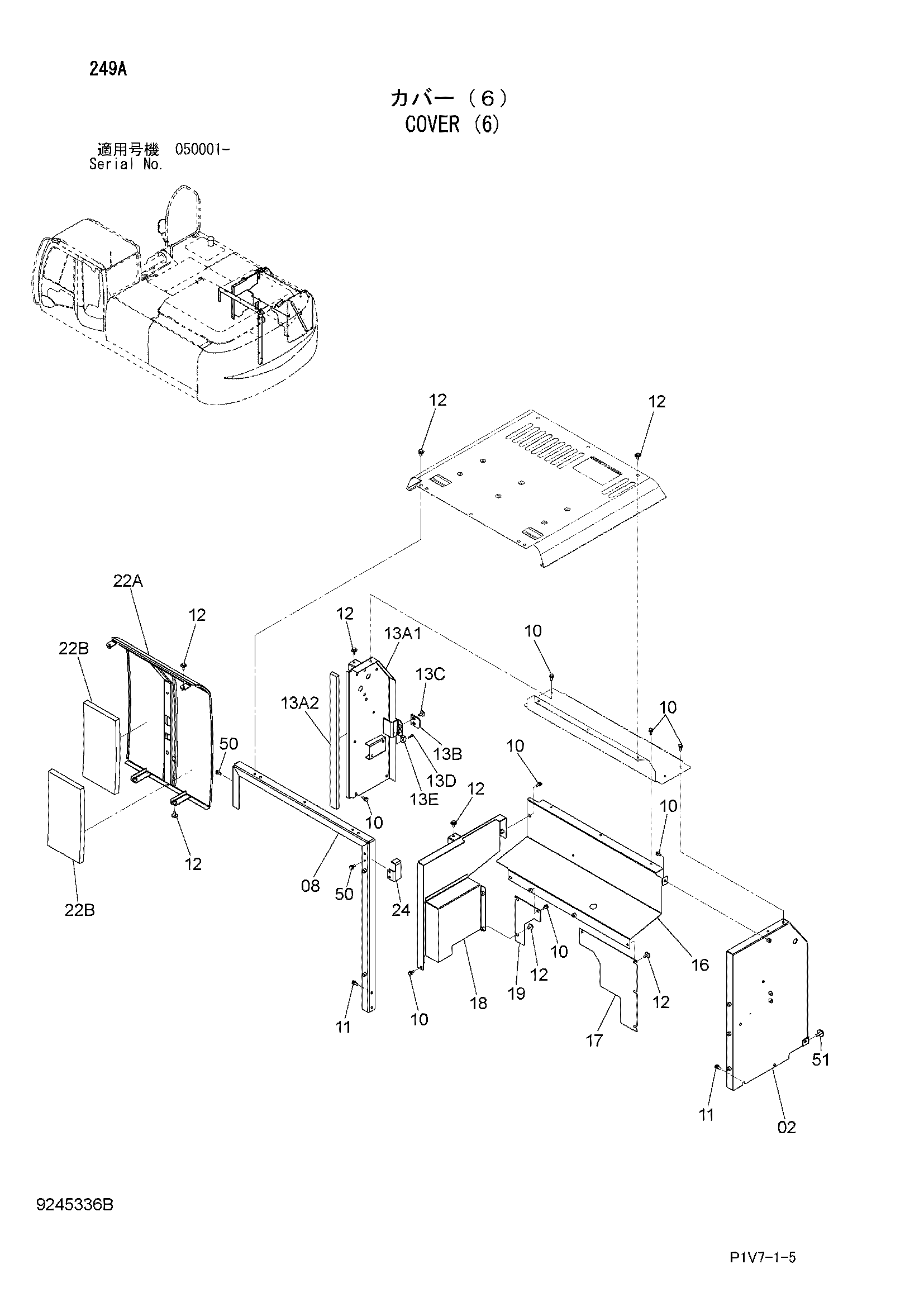

Заводская схема «Крышка (6)» для HITACHI ZX330-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 7047402 замена: 7054061 | Крышка | 1 |
| 02 | 7054061 | Крышка | 1 |
| 02 | 6027051 | Крышка | 1 |
| 08 | 7047517 | Опора | 1 |
| 10 | J271030 | Болт с шайбой | 16 |
| 10 | J271030 | Болт с шайбой | 15 |
| 10A | J901030 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | J271035 | Болт с шайбой | 4 |
| 11A | J901035 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | J281030 | Болт с шайбой | 17 |
| 12A | J901030 | Болт | 1 |
| 12B | 4486055 | Шайба | 1 |
| 13 | 9257820 | Крышка | 1 |
| 13A | 8103168 | Крышка | 1 |
| 13A1 | 7049687 | Крышка | 1 |
| 13A2 | 4626427 | Резиновая прокладка | 1 |
| 13B | 4638905 | Ограничитель | 1 |
| 13C | J281030 | Болт с шайбой | 2 |
| 13CA | J901030 | Болт | 1 |
| 13CB | 4486055 | Шайба | 1 |
| 13D | J260635 | Болт с шайбой | 2 |
| 13DA | J900635 | Болт | 1 |
| 13DB | A590106 | Плоская шайба | 1 |
| 13E | 4652573 | Ограничитель | 1 |
| 16 | 7048787 замена: 4702890 | Крышка | 1 |
| 16 | 7057239 | Крышка | 1 |
| 17 | 4639585 | Крышка | 1 |
| 18 | 7048810 | Крышка | 1 |
| 19 | 4653461 | Крышка | 1 |
| 22 | 8104354 | Крышка | 1 |
| 22A | 7048758 | Крышка | 1 |
| 22B | 4650908 | Резиновая прокладка | 2 |
| 24 | 4679257 | Кронштейн | 1 |
| 50 | J271030 | Болт с шайбой | 2 |
| 50A | J901030 | Болт | 1 |
| 50B | J222010 | Шайба | 1 |
| 51 | J271235 | Болт с шайбой | 1 |
| 51A | J901235 | Болт | 1 |
| 51B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
