Шланг защита от разрыва клапан трубопроводы (рукоять)(2P-BOOM) — HITACHI ZX330-3F

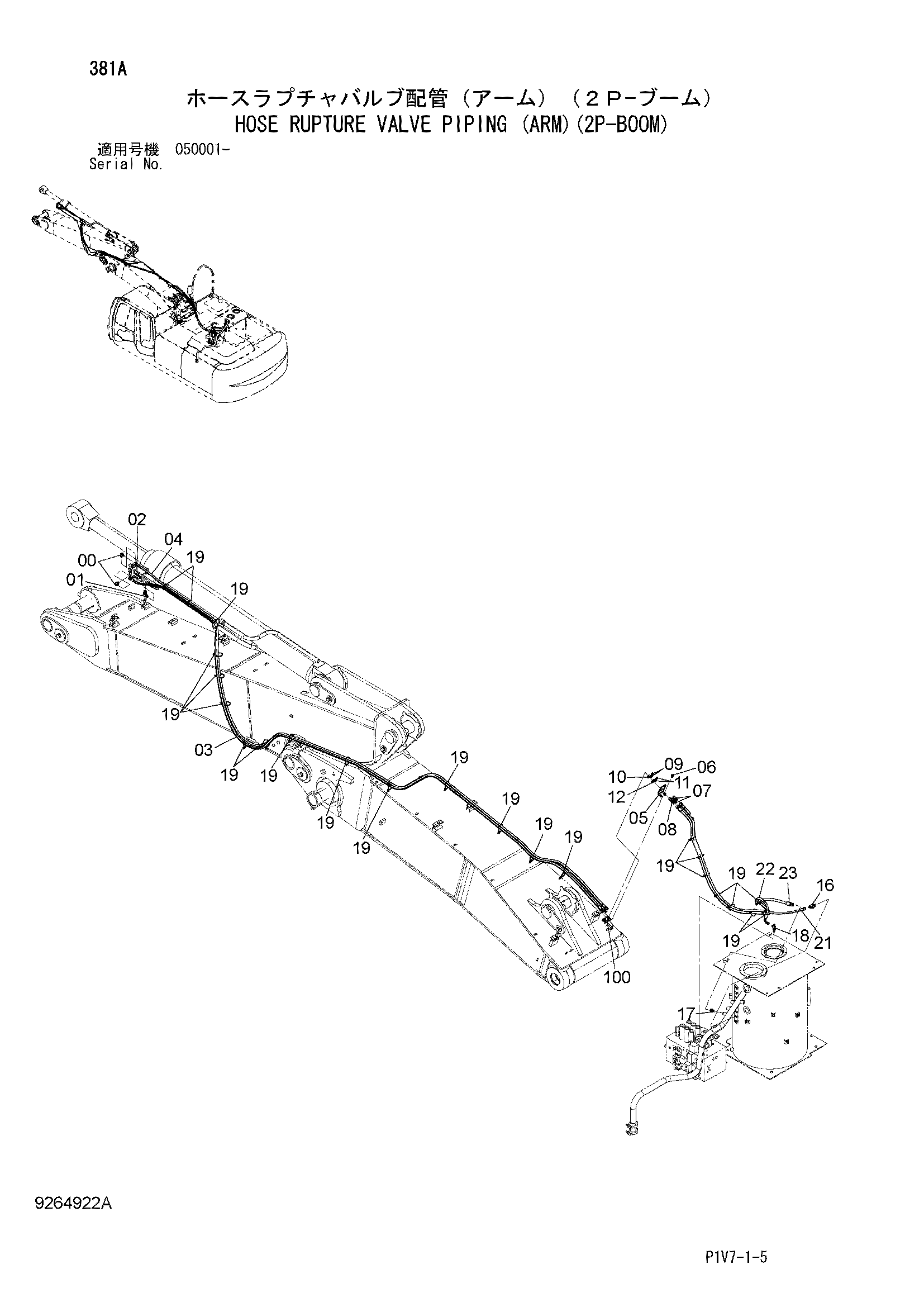

Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять)(2P-BOOM)» для HITACHI ZX330-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852323 | Угловой штуцер | 2 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | A852344 | Угловой штуцер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 9265417 | Шланг в сборе | 1 |
| 02A | 4656362 | Шланг | 1 |
| 02B | 4327293 | Защитный кожух | 17 |
| 03 | 9265418 | Шланг в сборе | 1 |
| 03A | 4488317 | Шланг | 1 |
| 03B | 4327293 | Защитный кожух | 19 |
| 04 | 9265417 замена: 9275788 | Шланг в сборе | 1 |
| 04A | 4656362 | Шланг | 1 |
| 04B | 4327293 | Защитный кожух | 17 |
| 04 | 9275788 | Шланг в сборе | 1 |
| 04A | 4668452 | Шланг | 1 |
| 04B | 4327293 | Защитный кожух | 17 |
| 05 | 4654129 | Кронштейн | 1 |
| 06 | J271030 | Болт с шайбой | 2 |
| 06A | J901030 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | 4202532 | Адаптер | 2 |
| 08 | 4315207 | Адаптер | 1 |
| 09 | 4202531 | Гайка | 2 |
| 10 | 4316589 | Гайка | 1 |
| 11 | A590914 | Пружинная шайба | 2 |
| 12 | A590920 | Пружинная шайба | 1 |
| 16 | A852433 | Тройник | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | A852134 | Адаптер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4208910 | Тройник | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4055312 | Ленточный зажим | 23 |
| 21 | 9267968 замена: 9268707 | Шланг в сборе | 1 |
| 21A | 4478030 | Шланг | 1 |
| 21B | 4327293 | Защитный кожух | 5 |
| 21 | 9268707 | Шланг в сборе | 1 |
| 21A | 4660285 | Шланг | 1 |
| 21B | 4327293 | Защитный кожух | 6 |
| 22 | 9267969 | Шланг в сборе | 1 |
| 22A | 4659382 | Шланг | 1 |
| 22B | 4327293 | Защитный кожух | 5 |
| 23 | 9267973 | Шланг в сборе | 1 |
| 23A | 4375313 | Шланг | 1 |
| 23B | 4327293 | Защитный кожух | 6 |
| 100 | 9764238 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
