Крышка (5) — HITACHI ZX330-3-HCMC

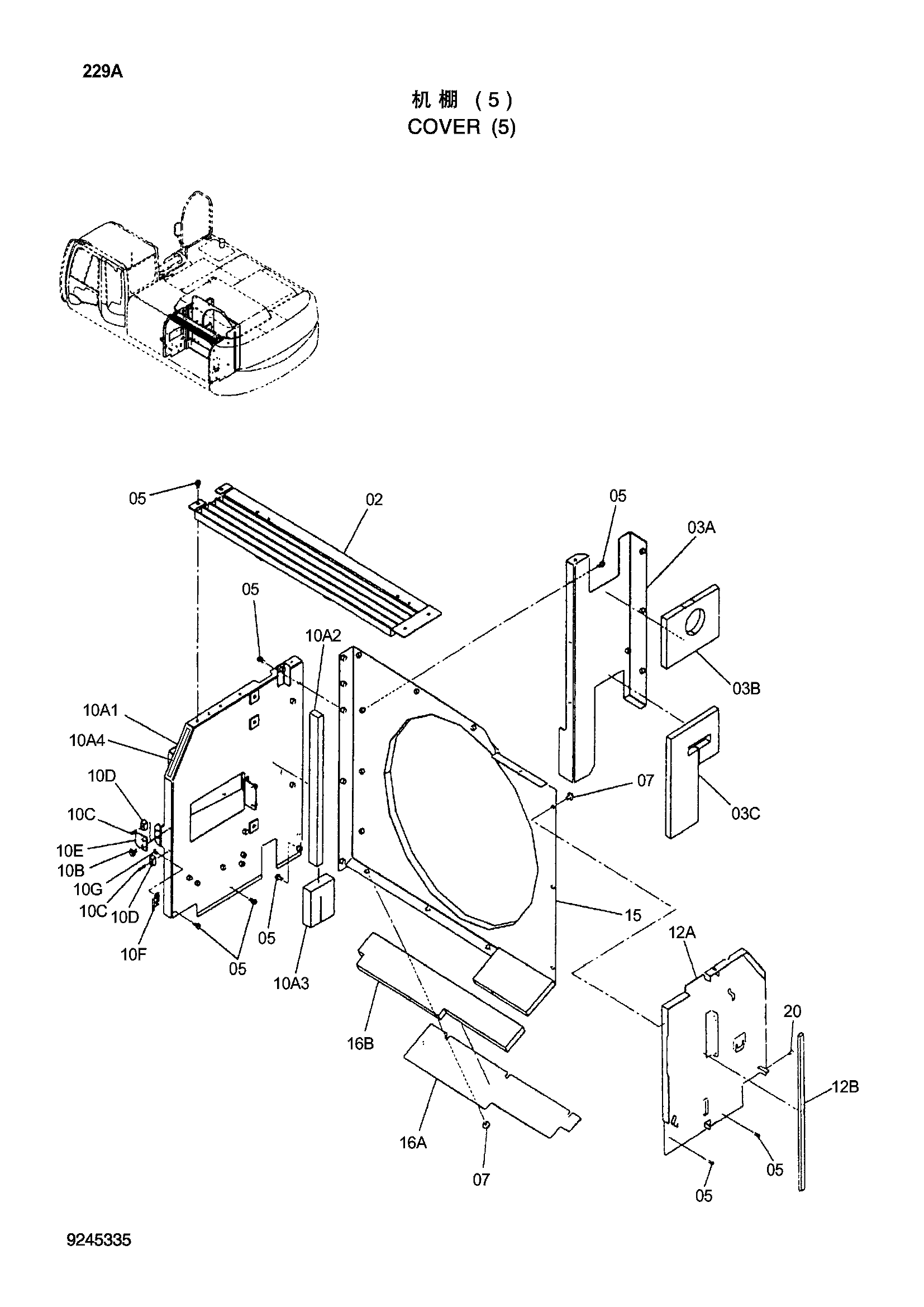

Заводская схема «Крышка (5)» для HITACHI ZX330-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 7046091 | Крышка | 1 |
| 03 | 9763713 | Крышка | 1 |
| 03A | 7047516 | Крышка | 1 |
| 03B | 4629771 | Резиновая прокладка | 1 |
| 03C | 4629772 | Резиновая прокладка | 1 |
| 05 | J271030 | Болт с шайбой | 16 |
| 05 | J271030 | Болт с шайбой | 15 |
| 07 | J281030 | Болт с шайбой | 6 |
| 10 | 9245703 | Крышка | 1 |
| 10A | 8103725 | Крышка | 1 |
| 10A1 | 6024303 | Крышка | 1 |
| 10A2 | 4648792 | Резиновая прокладка | 1 |
| 10A3 | 4648793 | Резиновая прокладка | 1 |
| 10A4 | 4654109 | Резиновая прокладка | 1 |
| 10B | J281030 | Болт с шайбой | 2 |
| 10C | J260635 | Болт с шайбой | 4 |
| 10D | 4652573 | Ограничитель | 2 |
| 10E | 4638905 | Ограничитель | 1 |
| 10F | 9765335 | Ограничитель | 1 |
| 10G | J260816 | Болт с шайбой | 2 |
| 12 | 8105779 | Крышка | 1 |
| 12A | 6024310 | Крышка | 1 |
| 12B | 4389790 | Резиновая прокладка | 1 |
| 12 | 8115981 | Крышка | 1 |
| 12A | 5012205 | Крышка | 1 |
| 12B | 4389790 | Резиновая прокладка | 1 |
| 15 | 8103593 | Кожух | 1 |
| 16 | 9765481 | Крышка | 1 |
| 16A | 4647483 | Крышка | 1 |
| 16B | 4647484 | Резиновая прокладка | 1 |
| 17 | 9769120 | Кронштейн | 1 |
| 18 | J260816 | Болт с шайбой | 2 |
| 20 | J271230 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
