Гусеничная цепь(LC) — HITACHI ZX330-3-HCMC

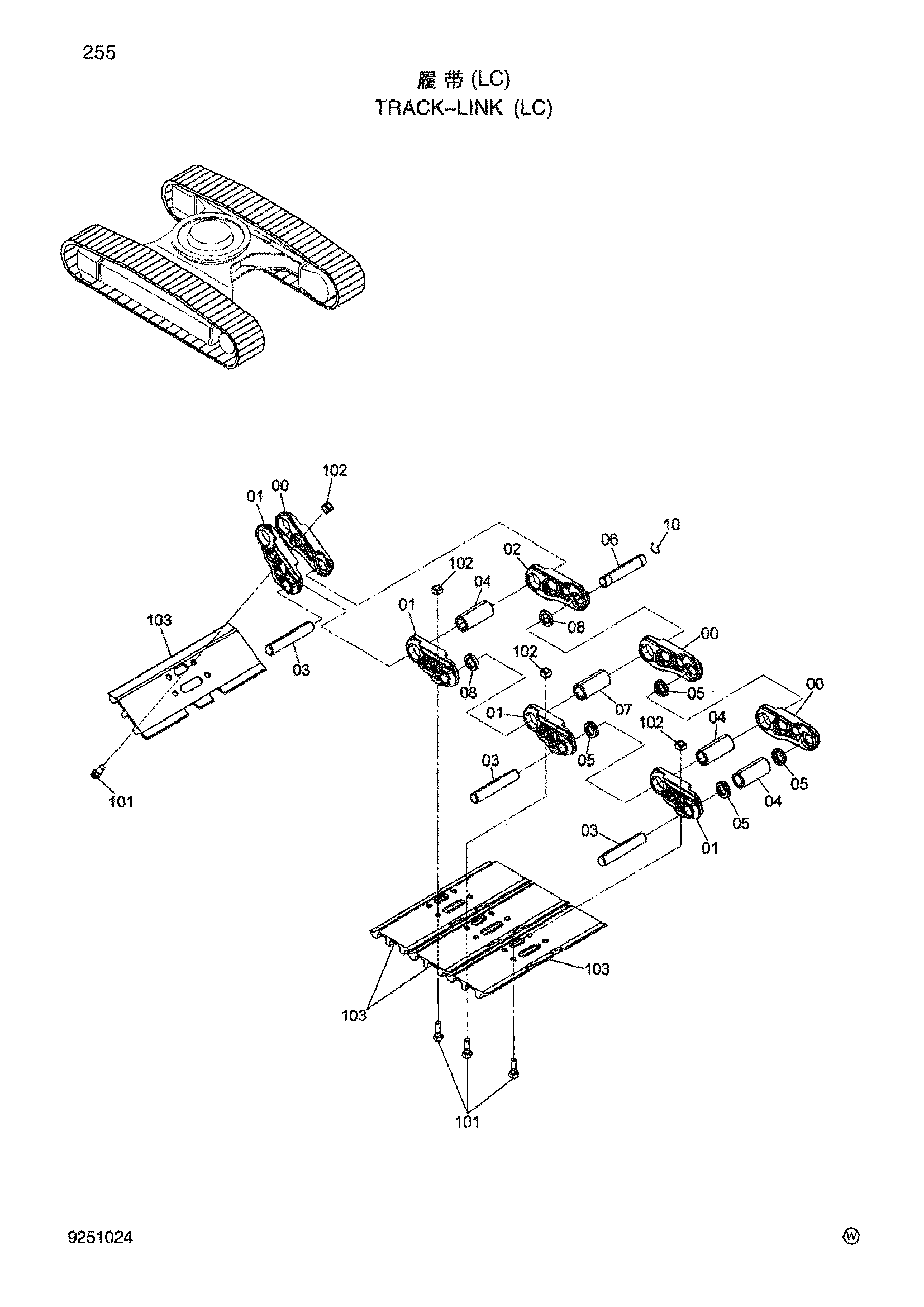

Заводская схема «Гусеничная цепь(LC)» для HITACHI ZX330-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9251025 | Гусеничная цепь в сборе (600G) | 2 | |
| 9258059 | Гусеничная цепь в сборе (800G) | 2 | |
| 00-10 | 9251026 | Гусеничная цепь-в сборе | 1 |
| 00 | 0005253 | Гусеничная цепь B | 47 |
| 01 | 0005254 | Гусеничная цепь B | 48 |
| 02 | 4632763 | Гусеничная цепь M | 1 |
| 03 | 4378891 | Палец | 47 |
| 04 | 3077928 | Втулка | 48 |
| 05 | 4378892 | Пылезащитное уплотнение | 88 |
| 06 | 3077929 | Соединительный палец | 1 |
| 07 | 3077930 | Соединительная втулка | 1 |
| 08 | 4378893 | Втулка | 2 |
| 10 | 4649624 | Кольцо | 1 |
| 101 | 3104216 | Болт башмак | 192 |
| 102 | 3081344 | Гайка | 192 |
| 103 | 2040403 | Башмак грунтозацеп (600G) | 48 |
| 103 | 2042033 | Башмак грунтозацеп (800G) | 48 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
