Гидроцилиндр. рукоять — HITACHI ZX330-3-HCMC

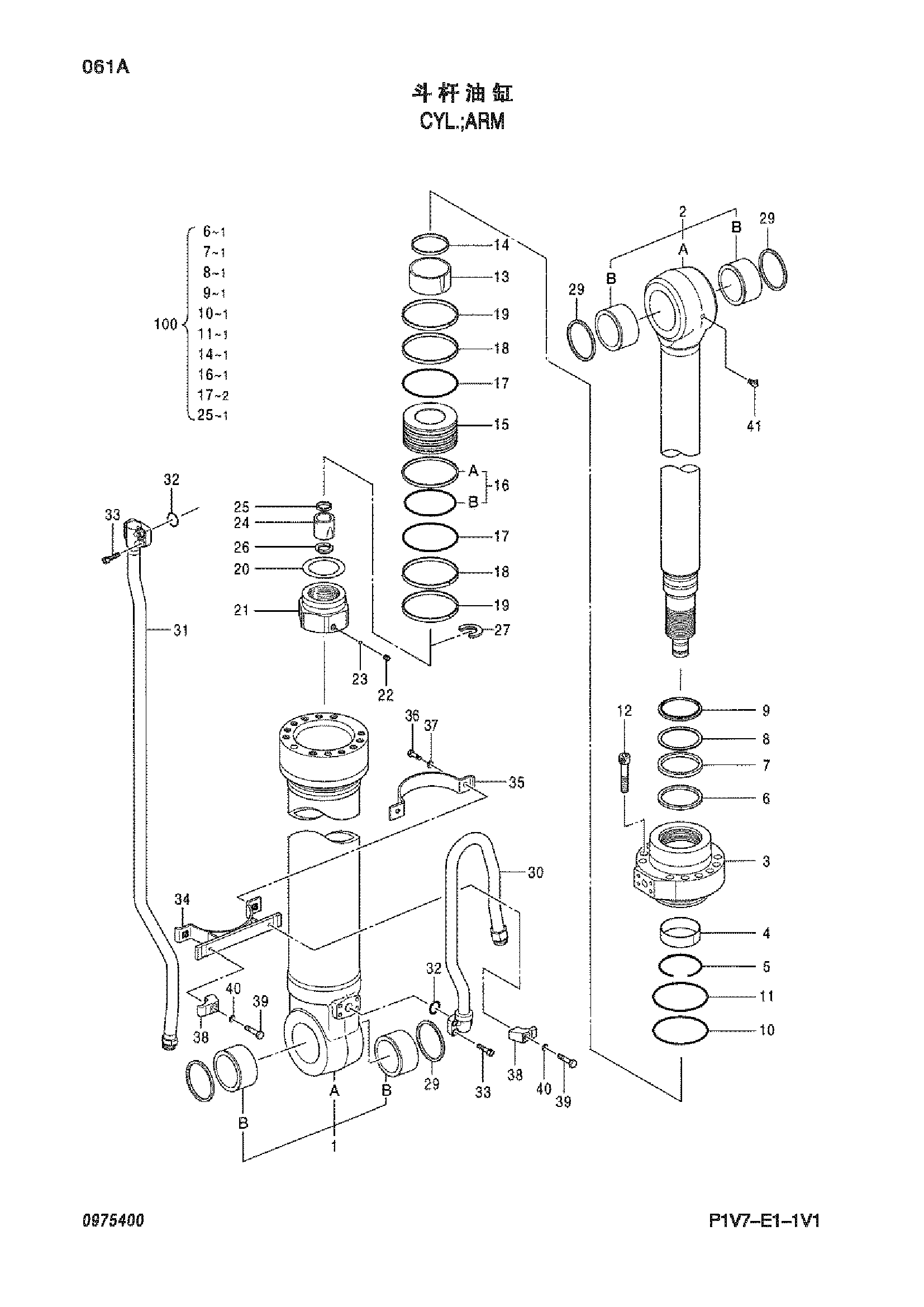

Заводская схема «Гидроцилиндр. рукоять» для HITACHI ZX330-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4628635 | Гидроцилиндр рукояти | 1 | |
| 01 | 0975401 | Труба гидроцилиндра в сборе | 1 |
| 01B | 4630702 | Втулка пальца | 2 |
| 02 | 0975402 | Шток поршня в сборе | 1 |
| 02B | 4630702 | Втулка пальца | 2 |
| 03 | 0975405 | Головка гидроцилиндра | 1 |
| 04 | 0352704 | Втулка | 1 |
| 05 | 0133103 | Стопорное кольцо | 1 |
| 06 | 0975406 | Опорное кольцо | 1 |
| 07 | 0975407 | У-ринг | 1 |
| 08 | 0975408 | Опорное кольцо | 1 |
| 09 | 4438200 | Грязесъёмное кольцо | 1 |
| 10 | A811160 | Уплотнительное кольцо | 1 |
| 11 | 4170546 | Опорное кольцо | 1 |
| 12 | 0875605 | Болт с внутренним шестигранником | 12 |
| 13 | 0975409 | Амортизирующий подшипник | 1 |
| 14 | 0975410 | Уплотнение амортизатор | 1 |
| 15 | 0917105 | Поршень | 1 |
| 16 | 4170547 | Кольцо уплотнение в сборе | 1 |
| 17 | 0875607 | Опорное кольцо | 2 |
| 18 | 0975411 | Направляющее кольцо | 2 |
| 19 | 0259307 | Направляющее кольцо | 2 |
| 20 | 0450511 | Регулировочная шайба | 1 |
| 21 | 0917106 | Гайка | 1 |
| 22 | 0353012 | Установочный винт | 1 |
| 23 | 0353011 | Стальной шарик | 1 |
| 24 | 0975412 | Подшипник амортизатор | 1 |
| 25 | 0937410 | Уплотнение амортизатор | 1 |
| 26 | 0492212 | Ограничитель | 2 |
| 27 | 0975413 | Кольцо стопорный | 1 |
| 29 | 4337631 | Грязесъёмное кольцо | 4 |
| 30 | 0975415 | Трубка | 1 |
| 31 | 0975416 | Трубка | 1 |
| 32 | 984614 | Уплотнительное кольцо | 2 |
| 33 | M341236 | Болт с внутренним шестигранником | 8 |
| 34 | 0975403 | Лента | 1 |
| 35 | 0975404 | Лента | 1 |
| 36 | J901035 | Болт | 1 |
| 37 | A590910 | Шайба | 2 |
| 38 | 0309219 | Хомут трубки | 2 |
| 39 | 0237417 | Болт | 2 |
| 40 | 0208516 | Пружинная шайба | 2 |
| 41 | 0271312 | Пресс-маслёнка | 1 |
| 100 | 4649051 | Уплотнение комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
