Дренажные трубопроводы — HITACHI ZX330-3-HCMC

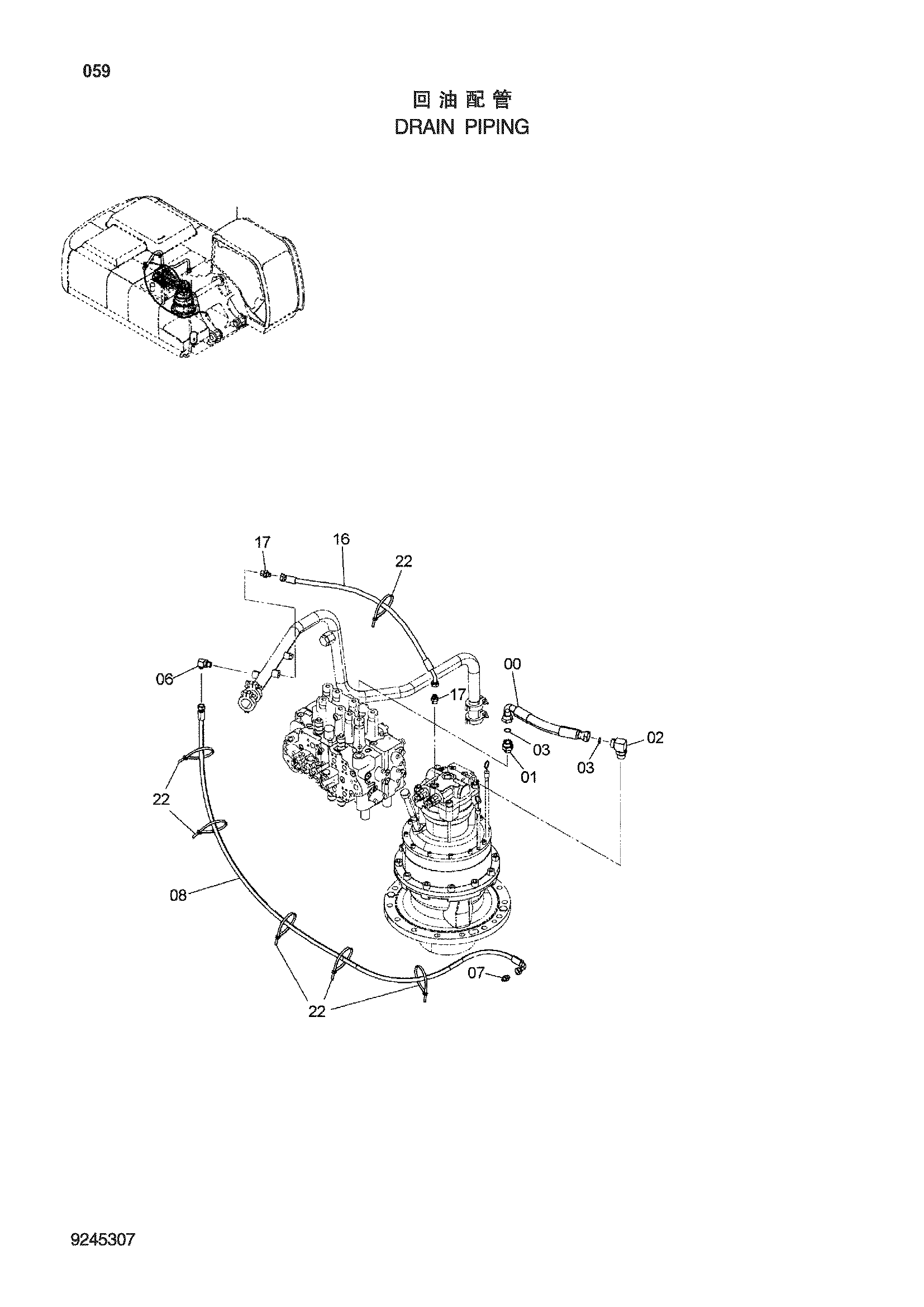

Заводская схема «Дренажные трубопроводы» для HITACHI ZX330-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4628911 | Шланг | 1 |
| 01 | A853168 | Адаптер | 1 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 02 | A853388 | Угловой штуцер | 1 |
| 02A | 4506429 | Уплотнительное кольцо | 1 |
| 03 | 4187328 | Уплотнительное кольцо | 2 |
| 06 | A852344 | Угловой штуцер | 1 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | A852134 | Адаптер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4656796 | Шланг | 1 |
| 16 | 4649732 | Шланг | 1 |
| 17 | A852144 | Адаптер | 2 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4055312 | Ленточный зажим | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
