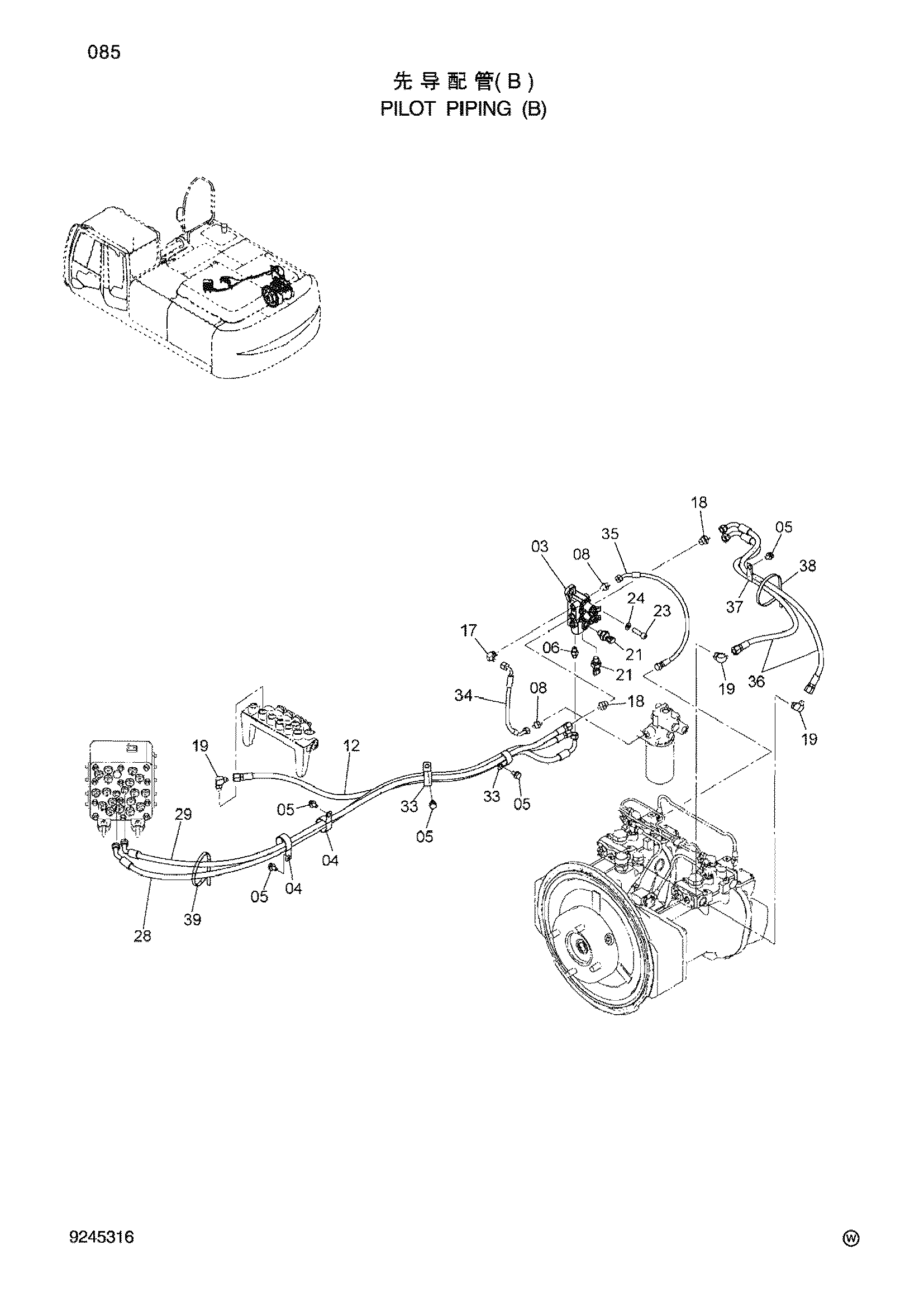

Пилотные гидролинии (B) — HITACHI ZX330-3-HCMC
Заводская схема «Пилотные гидролинии (B)» для HITACHI ZX330-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | A852123 | Адаптер | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 9254030 | Электромагнитный клапан | 1 |
| 04 | 4190291 | Зажим | 2 |
| 05 | J271020 | Болт с шайбой | 5 |
| 06 | 4390157 | Адаптер | 1 |
| 08 | A852122 | Адаптер | 2 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4645667 | Шланг | 1 |
| 17 | A852322 | Угловой штуцер | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | A852133 | Адаптер | 2 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | A852323 | Угловой штуцер | 3 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4436536 | Датчик давления | 2 |
| 21A | 4153095 | Уплотнительное кольцо | 1 |
| 23 | J781040 | Болт с внутренним шестигранником | 2 |
| 24 | A590110 | Плоская шайба | 2 |
| 28 | 4649730 | Шланг | 1 |
| 29 | 4642554 | Шланг | 1 |
| 33 | 4190264 | Зажим | 2 |
| 34 | 4654862 | Шланг | 1 |
| 35 | 4656800 | Шланг | 1 |
| 36 | 4656801 | Шланг | 2 |
| 37 | 4190282 | Зажим | 1 |
| 38 | 4055311 | Ленточный зажим | 1 |
| 39 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
