Направляющее колесо — HITACHI ZX330-3-HCMC

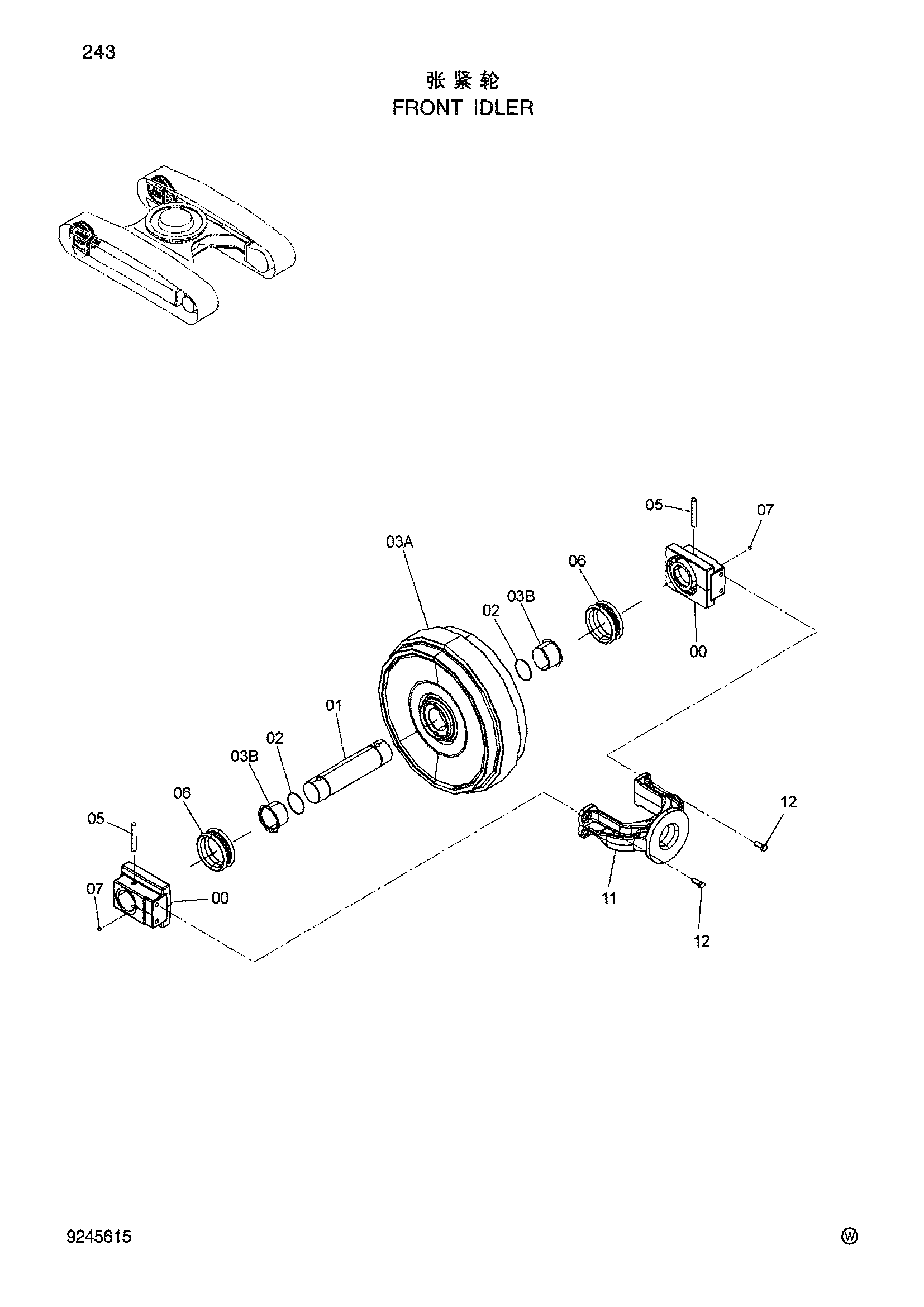

Заводская схема «Направляющее колесо» для HITACHI ZX330-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9245615 | Направляющее колесо в сборе | 2 | |
| 00-07 | 9245616 | Направляющее колесо в сборе | 1 |
| 00 | 1032661 | Подшипник | 2 |
| 01 | 3077237 | Мост | 1 |
| 02 | A810080 | Уплотнительное кольцо | 2 |
| 03 | 9245617 | Направляющее колесо | 1 |
| 03A | 7047467 | Направляющее колесо | 1 |
| 03B | 3103740 | Втулка | 2 |
| 05 | 4138084 | Палец | 2 |
| 06 | 4282633 | Комплект уплотнений | 2 |
| 07 | 4315607 | Пробка | 2 |
| 11 | 1023479 | Вилка | 1 |
| 12 | J901640 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
