H ковш 1.38m3 ( JIS 94 ) — HITACHI ZX330-3-HCMC

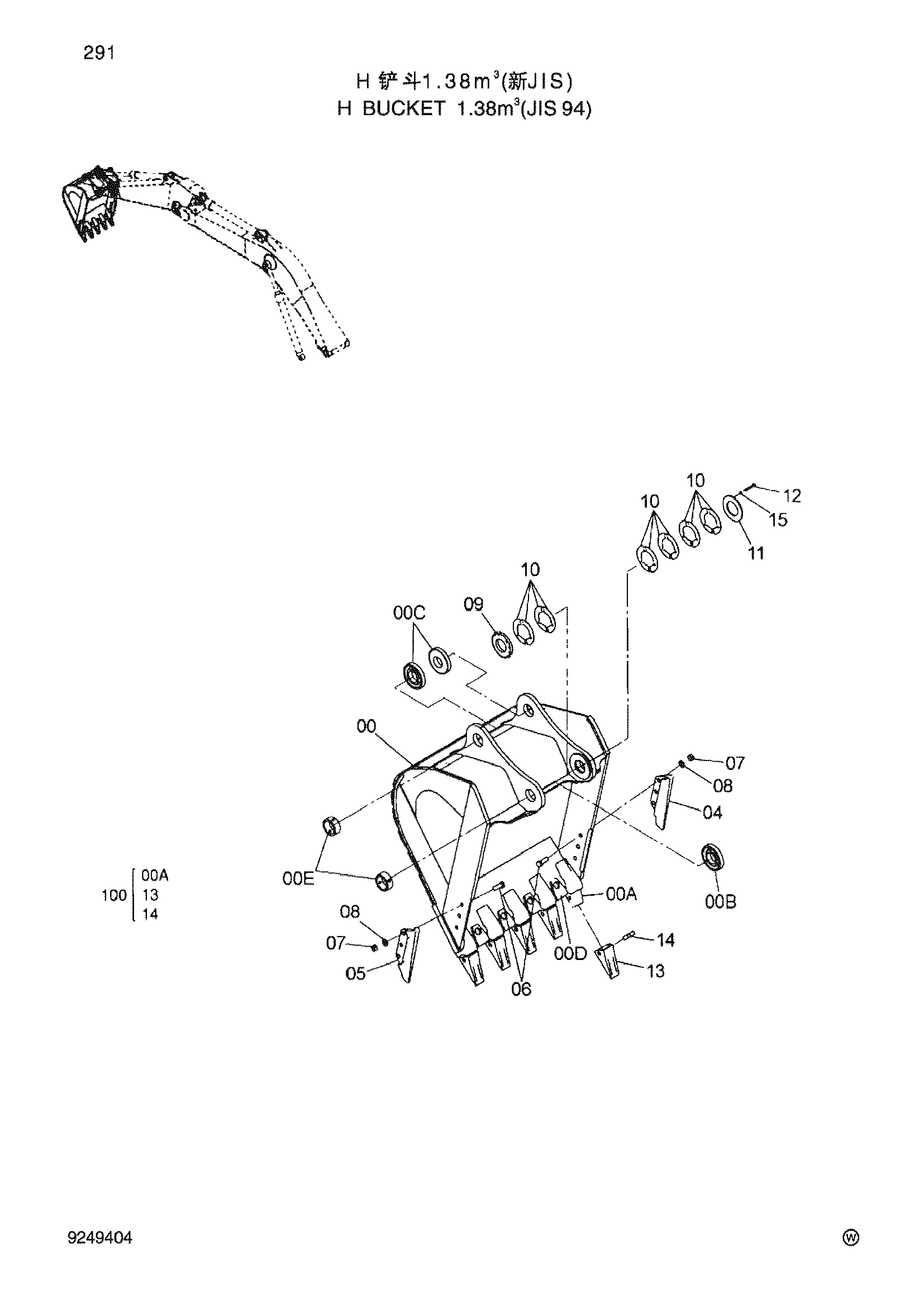

Заводская схема «H ковш 1.38m3 ( JIS 94 )» для HITACHI ZX330-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9249404 | Ковш в сборе | 1 | |
| 00 | 8100317 | Ковш | 1 |
| 00A | 4377131 | Адаптер: зуб | 5 |
| 00B | 4445243 | Бобышка | 1 |
| 00C | 4225809 | Бобышка | 2 |
| 00D | 4378369 | Кожух | 4 |
| 00E | 4143531 | Ограничитель | 2 |
| 04 | 4435856 | Кожух | 1 |
| 05 | 4435857 | Кожух | 1 |
| 06 | J932780 | Болт | 6 |
| 07 | J951027 | Гайка | 6 |
| 08 | 4085857 | Шайба | 6 |
| 09 | 4445247 | Бобышка | 1 |
| 10 | 4277930 | Регулировочная шайба 1.0mm | 12 |
| 11 | 4277929 | Пластина | 1 |
| 12 | J901495 | Болт | 3 |
| 13 | 4380343 | Коронка зуба | 5 |
| 14 | 4380344 | Палец | 5 |
| 15 | A590914 | Пружинная шайба | 3 |
| 100 | 9174130 | Комплект наконечник | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
