Обратные трубопроводы(1) — HITACHI ZX330-3-HCMC

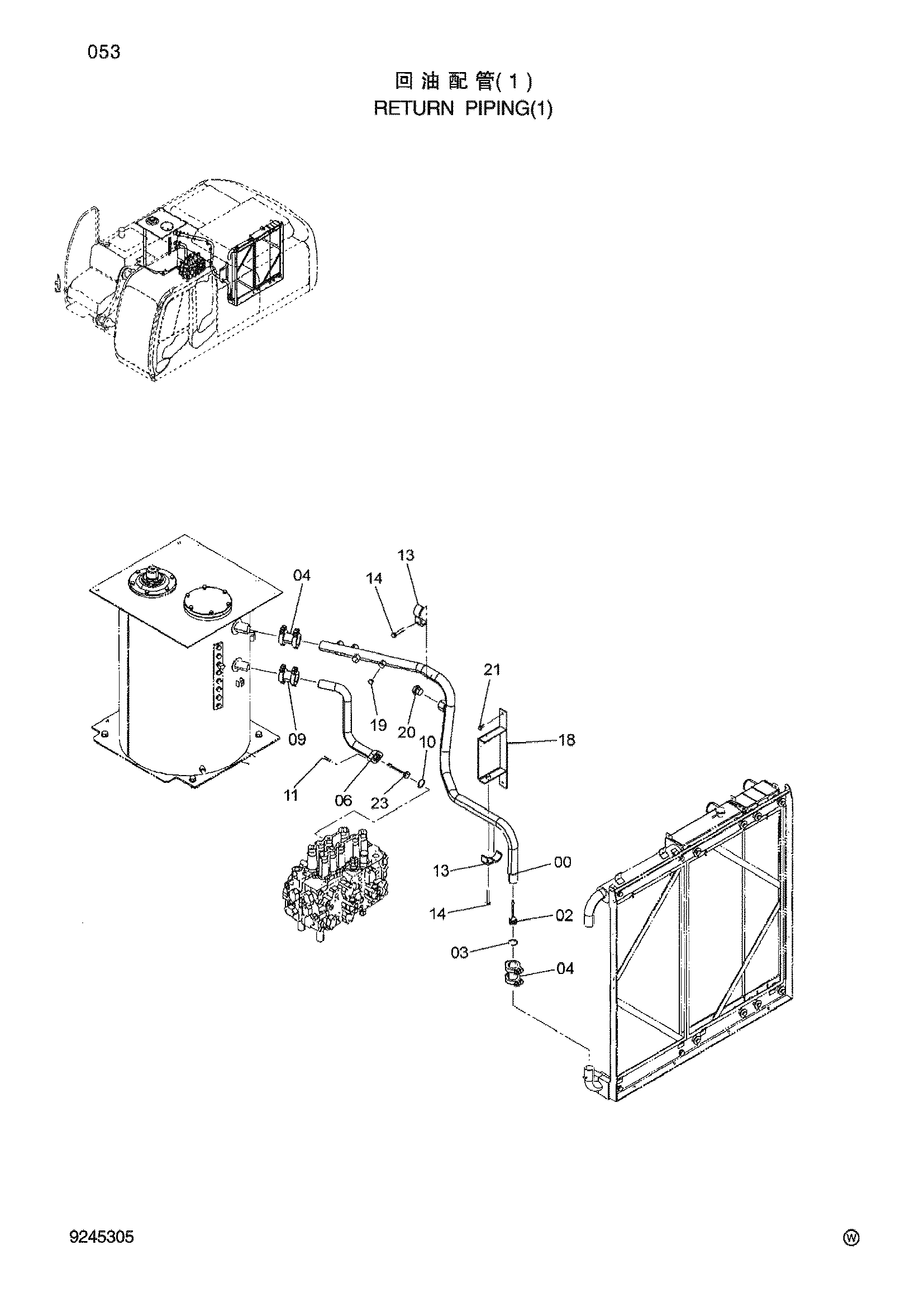

Заводская схема «Обратные трубопроводы(1)» для HITACHI ZX330-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7047398 | Обратная трубка | 1 |
| 02 | 4324256 | Клапан | 1 |
| 03 | 991718 | Стопорное кольцо | 1 |
| 04 | 4067834 | Муфта | 2 |
| 04A | 4196260 | Уплотнение кольцо | 2 |
| 06 | 8098596 | Обратная трубка | 1 |
| 09 | 4069801 | Муфта | 1 |
| 09A | 4196259 | Уплотнение кольцо | 2 |
| 10 | A811040 | Уплотнительное кольцо | 1 |
| 11 | J781040 | Болт с внутренним шестигранником | 2 |
| 13 | 4053697 | Хомут трубки | 2 |
| 14 | J271275 | Болт с шайбой | 2 |
| 18 | 9764744 | Кронштейн | 1 |
| 19 | A885003 | Пробка | 1 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | A885008 | Пробка | 1 |
| 20A | 4506429 | Уплотнительное кольцо | 1 |
| 21 | J271030 | Болт с шайбой | 2 |
| 23 | 4656988 | Клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
