Крышка (слидинг кабина)(1) — HITACHI ZX330-3

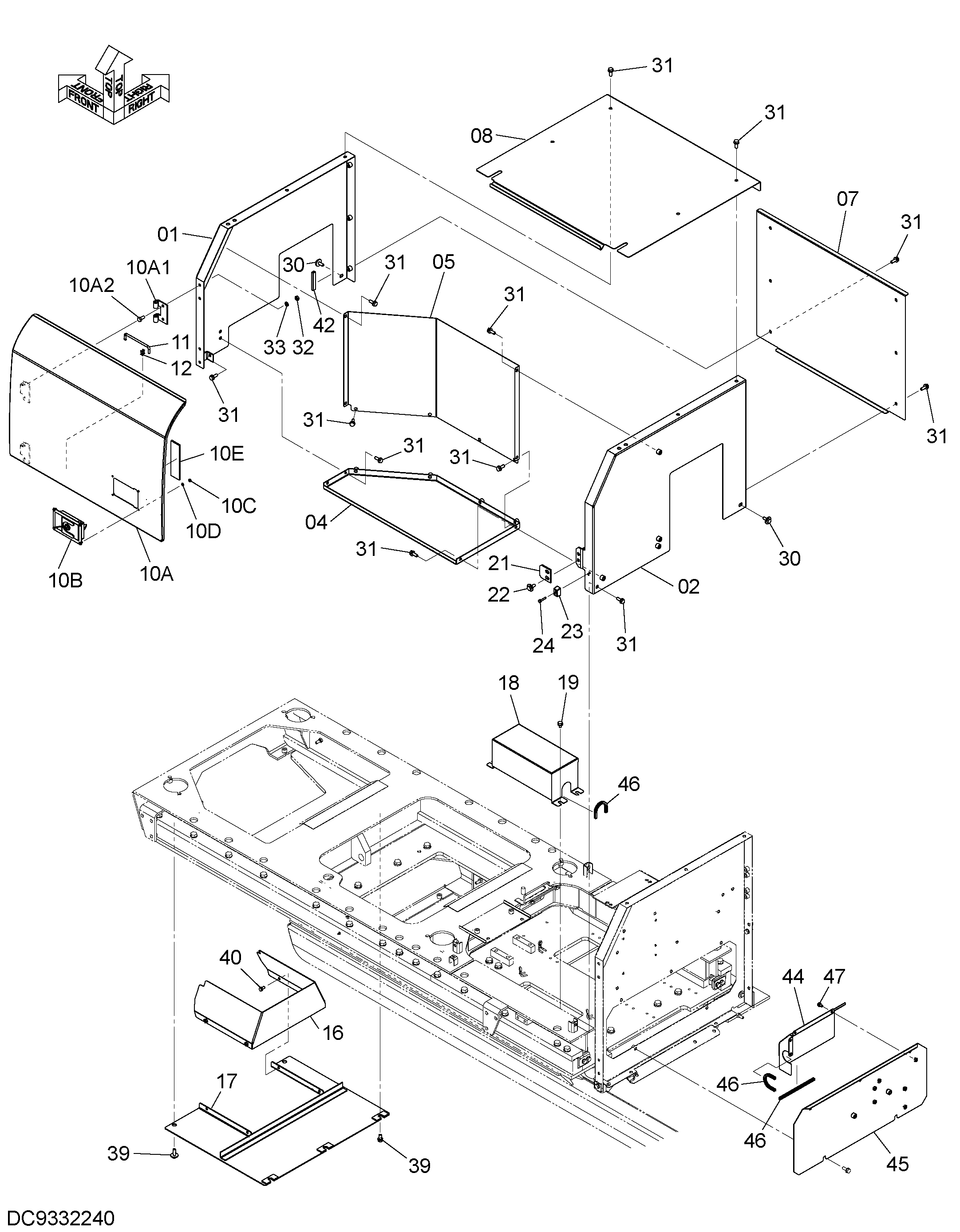

Заводская схема «Крышка (слидинг кабина)(1)» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7061685 | Крышка | 1 |
| 02 | 7061686 | Крышка | 1 |
| 04 | 8128570 | Крышка | 1 |
| 05 | 2060632 | Крышка | 1 |
| 07 | 3123259 | Крышка | 1 |
| 08 | 7051693 | Крышка | 1 |
| 10 | 7061687 | Дверь | 1 |
| 10A | 6029637 | Дверь | 1 |
| 10A1 | 3104320 | Петля | 2 |
| 10A2 | J921025 | Болт | 4 |
| 10B | 4652498 | Блокировка (левый) | 1 |
| 10C | M500605 | Гайка | 4 |
| 10D | A590106 | Плоская шайба | 4 |
| 10E | 4654109 | Резиновая прокладка | 1 |
| 11 | 4639112 | Стойка | 1 |
| 12 | 4647195 | Держатель | 1 |
| 16 | 8107212 | Крышка | 1 |
| 17 | 8128576 | Крышка | 1 |
| 18 | 3123260 | Крышка | 1 |
| 19 | J271016 | Болт с шайбой | 4 |
| 19A | J901016 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 21 | 4638905 | Ограничитель | 1 |
| 22 | J281030 | Болт с шайбой | 2 |
| 22A | J901030 | Болт | 1 |
| 22B | 4486055 | Шайба | 1 |
| 23 | 4652573 | Ограничитель | 1 |
| 24 | J260635 | Болт с шайбой | 2 |
| 24A | J900635 | Болт | 1 |
| 24B | A590106 | Плоская шайба | 1 |
| 30 | J281030 | Болт с шайбой | 2 |
| 30A | J901030 | Болт | 1 |
| 30B | 4486055 | Шайба | 1 |
| 31 | J271030 | Болт с шайбой | 24 |
| 31A | J901030 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 32 | J950010 | Гайка | 4 |
| 33 | A590910 | Пружинная шайба | 4 |
| 39 | J281035 | Болт с шайбой | 5 |
| 39A | J901035 | Болт | 1 |
| 39B | 4486055 | Шайба | 1 |
| 40 | J260820 | Болт с шайбой | 4 |
| 40A | J900820 | Болт | 1 |
| 40B | A590108 | Плоская шайба | 1 |
| 42 | 4649377 | Резиновая прокладка | 1 |
| 44 | 3123262 | Крышка | 1 |
| 45 | 8128577 | Крышка | 1 |
| 46 | 4663490 | Уплотнительная окантовка | 3 |
| 47 | J260816 | Болт с шайбой | 4 |
| 47A | J900816 | Болт | 1 |
| 47B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
