Гидроцилиндр рукояти — HITACHI ZX330-3

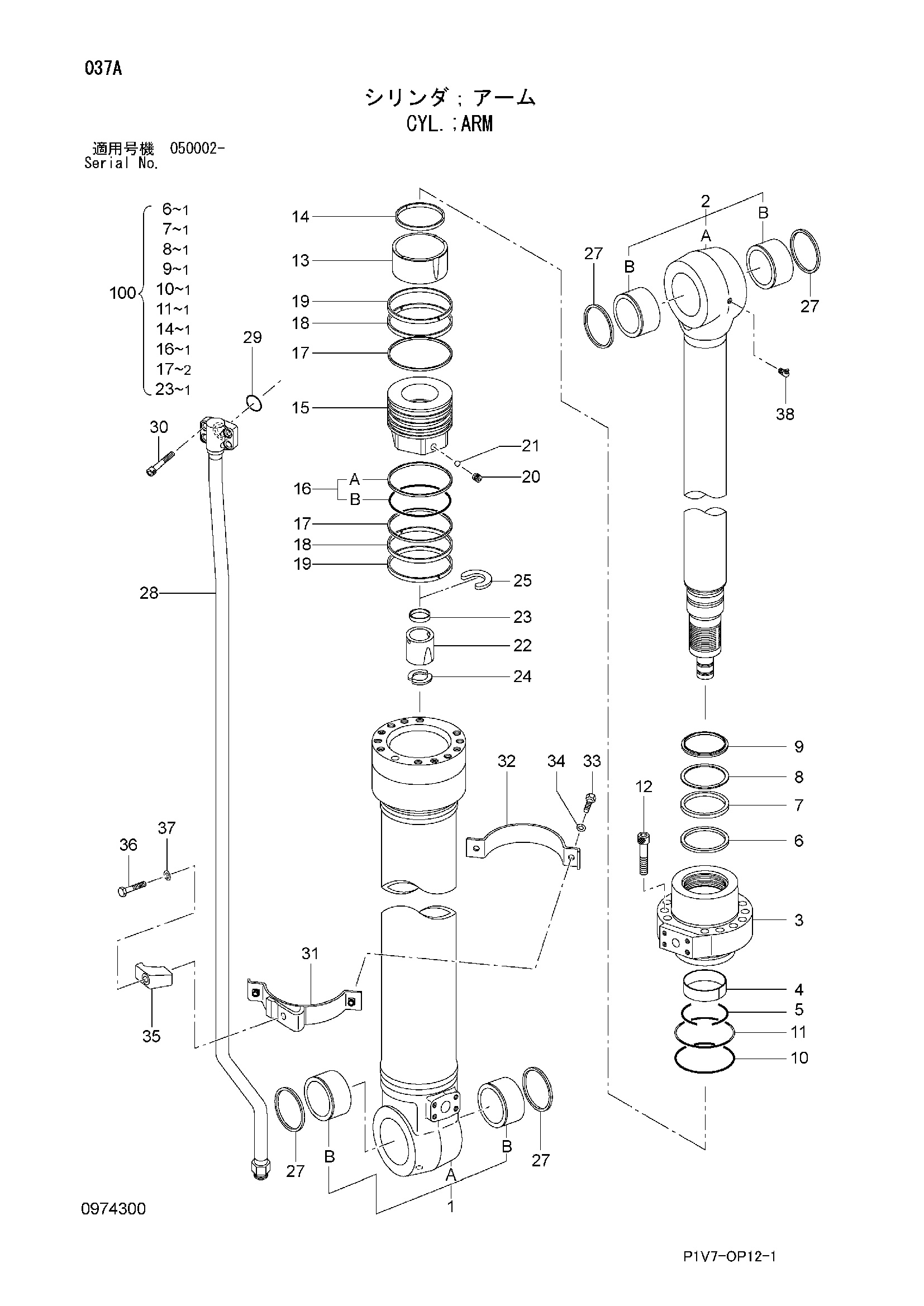

Заводская схема «Гидроцилиндр рукояти» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4618364	Гидроцилиндр рукояти	1
1	0974301	Труба гидроцилиндра в сборе	1
1A	0974304	Труба гидроцилиндра	1
1B	4397790	Втулка пальца	2
2	0974302	Шток поршня в сборе	1
2A	0974303	Шток поршня	1
2B	4397790	Втулка пальца	2
3	0974305	Головка гидроцилиндра	1
4	0836104	Втулка	1
5	0208504	Стопорное кольцо	1
6	0836115	Кольцо буффер	1
7	0836114	У-ринг	1
8	0836107	Опорное кольцо	1
9	0807904	Грязесъёмное кольцо	1
10	A811135	Уплотнительное кольцо	1
11	0679904	Опорное кольцо	1
12	0219305	Болт с внутренним шестигранником	12
13	0836108	Амортизирующий подшипник	1
14	0974316	Уплотнение	1
15	0974315	Поршень	1
16	0224106	Кольцо уплотнение в сборе	1
17	0880605	Опорное кольцо	2
18	0960302	Направляющее кольцо	2
19	0224108	Направляющее кольцо	2
20	0352715	Установочный винт	1
21	0104404	Шарик	1
22	0974309	Амортизирующий подшипник	1
23	0937410	Уплотнение амортизатор	1
24	0492212	Ограничитель	2
25	0492213	Стопорное кольцо	1
27	4067901	Грязесъёмное кольцо	4
29	984614	Уплотнительное кольцо	1
31-37	1110302	Комплект лента	1
31	0974314	Лента	1
32	0373419	Лента	1
33	J901035	Болт	2
34	A590910	Шайба	2
35	0309021	Держатель	1
36	0667013	Болт	1
37	0208516	Пружинная шайба	1
38	0271312	Пресс-маслёнка	1
100	4649050	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
