Подъём магнит детали (стрела) — HITACHI ZX330-3

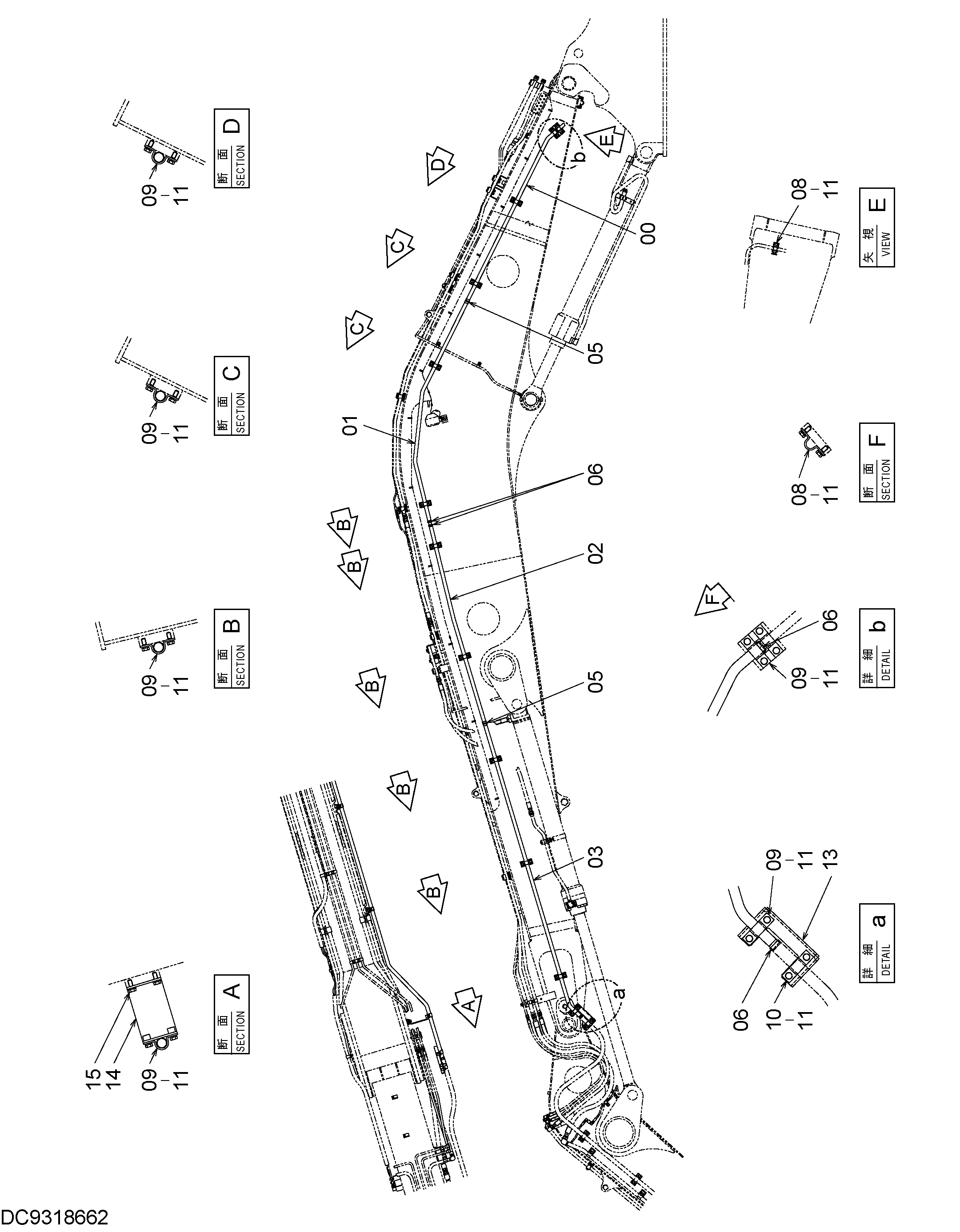

Заводская схема «Подъём магнит детали (стрела)» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3118670 | Трубка | 1 |
| 01 | 4718936 | Трубка | 1 |
| 02 | 4718937 | Трубка | 1 |
| 03 | 3118668 | Трубка | 1 |
| 05 | 4198016 | Муфта | 2 |
| 06 | 4921052 | Втулка | 4 |
| 08 | 4668451 | Хомут трубки | 2 |
| 09 | 4711415 | Хомут трубки | 11 |
| 10 | 4035463 | Хомут трубки | 1 |
| 11 | 4609016 | Болт с шайбой | 28 |
| 13 | 8121209 | Кронштейн | 1 |
| 14 | 8121210 | Кронштейн | 1 |
| 15 | J271230 | Болт с шайбой | 2 |
| 15A | J901230 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
