Крышка (5) — HITACHI ZX330-3

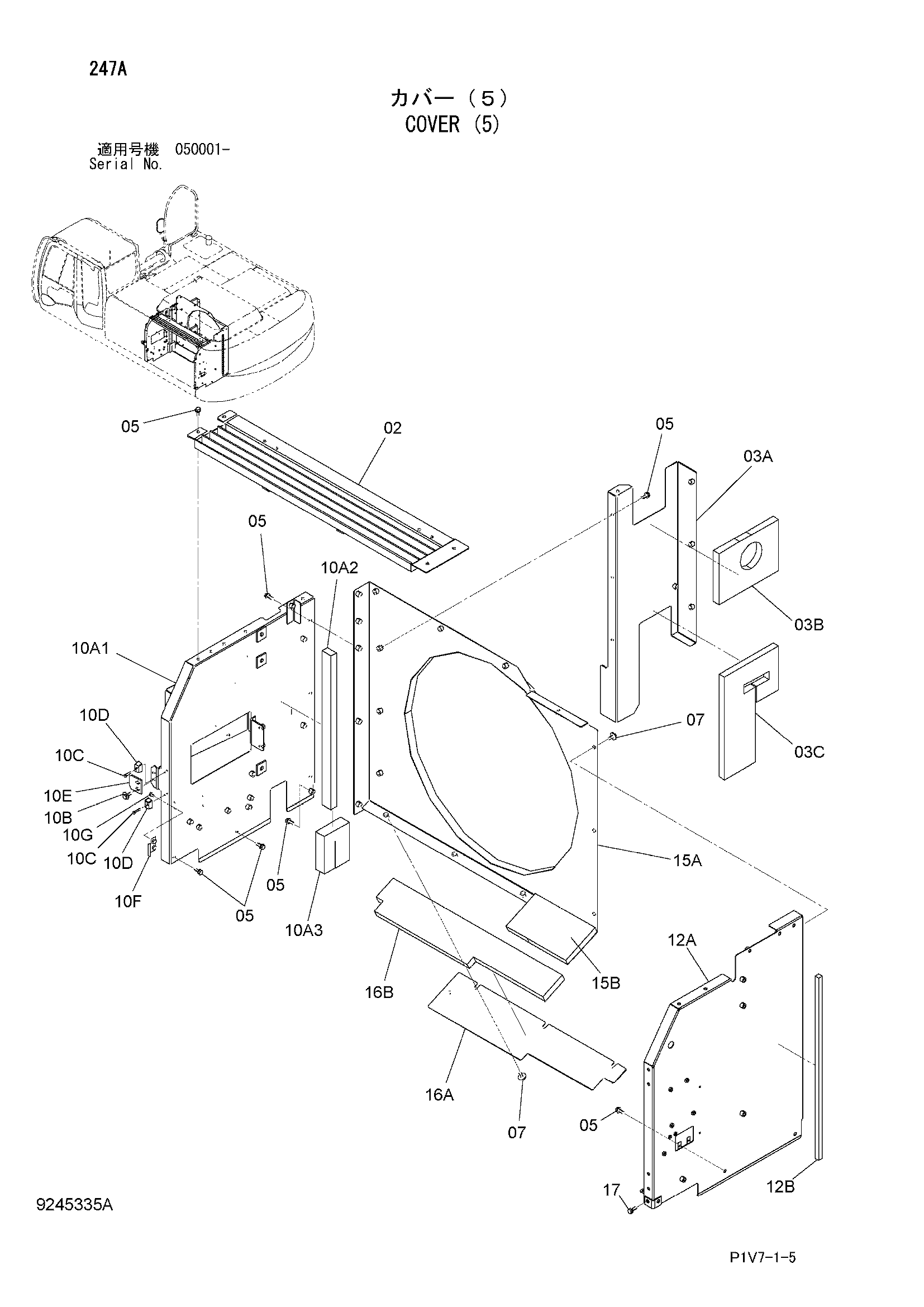

Заводская схема «Крышка (5)» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 7046091 | Крышка | 1 |
| 03 | 9763713 | Крышка | 1 |
| 03A | 7047516 | Крышка | 1 |
| 03B | 4629771 | Резиновая прокладка | 1 |
| 03C | 4629772 | Резиновая прокладка | 1 |
| 05 | J271030 | Болт с шайбой | 16 |
| 05 | J271030 | Болт с шайбой | 15 |
| 05A | J901030 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 07 | J281030 | Болт с шайбой | 6 |
| 07A | J901030 | Болт | 1 |
| 07B | 4486055 | Шайба | 1 |
| 10 | 9245703 | Крышка | 1 |
| 10A | 8103725 | Крышка | 1 |
| 10A1 | 6024303 | Крышка | 1 |
| 10A2 | 4648792 | Резиновая прокладка | 1 |
| 10A3 | 4648793 | Резиновая прокладка | 1 |
| 10B | J281030 | Болт с шайбой | 2 |
| 10BA | J901030 | Болт | 1 |
| 10BB | 4486055 | Шайба | 1 |
| 10C | J260635 | Болт с шайбой | 4 |
| 10CA | J900635 | Болт | 1 |
| 10CB | A590106 | Плоская шайба | 1 |
| 10D | 4652573 | Ограничитель | 2 |
| 10E | 4638905 | Ограничитель | 1 |
| 10F | 9765335 | Ограничитель | 1 |
| 10G | J260816 | Болт с шайбой | 2 |
| 10GA | J900816 | Болт | 1 |
| 10GB | A590108 | Плоская шайба | 1 |
| 12 | 8105779 замена: 8116678 | Крышка | 1 |
| 12A | 6024310 замена: 6026790 | Крышка | 1 |
| 12A | 6026790 замена: 6027048 | Крышка | 1 |
| 12B | 4389790 | Резиновая прокладка | 1 |
| 12 | 8116678 | Крышка | 1 |
| 12A | 6027048 | Крышка | 1 |
| 12B | 4389790 | Резиновая прокладка | 1 |
| 15 | 8103593 | Кожух | 1 |
| 15A | 6024300 | Кожух | 1 |
| 15B | 4647711 | Резиновая прокладка | 1 |
| 16 | 9765481 | Крышка | 1 |
| 16A | 4647483 | Крышка | 1 |
| 16B | 4647484 | Резиновая прокладка | 1 |
| 17 | J271235 | Болт с шайбой | 1 |
| 17A | J901235 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
