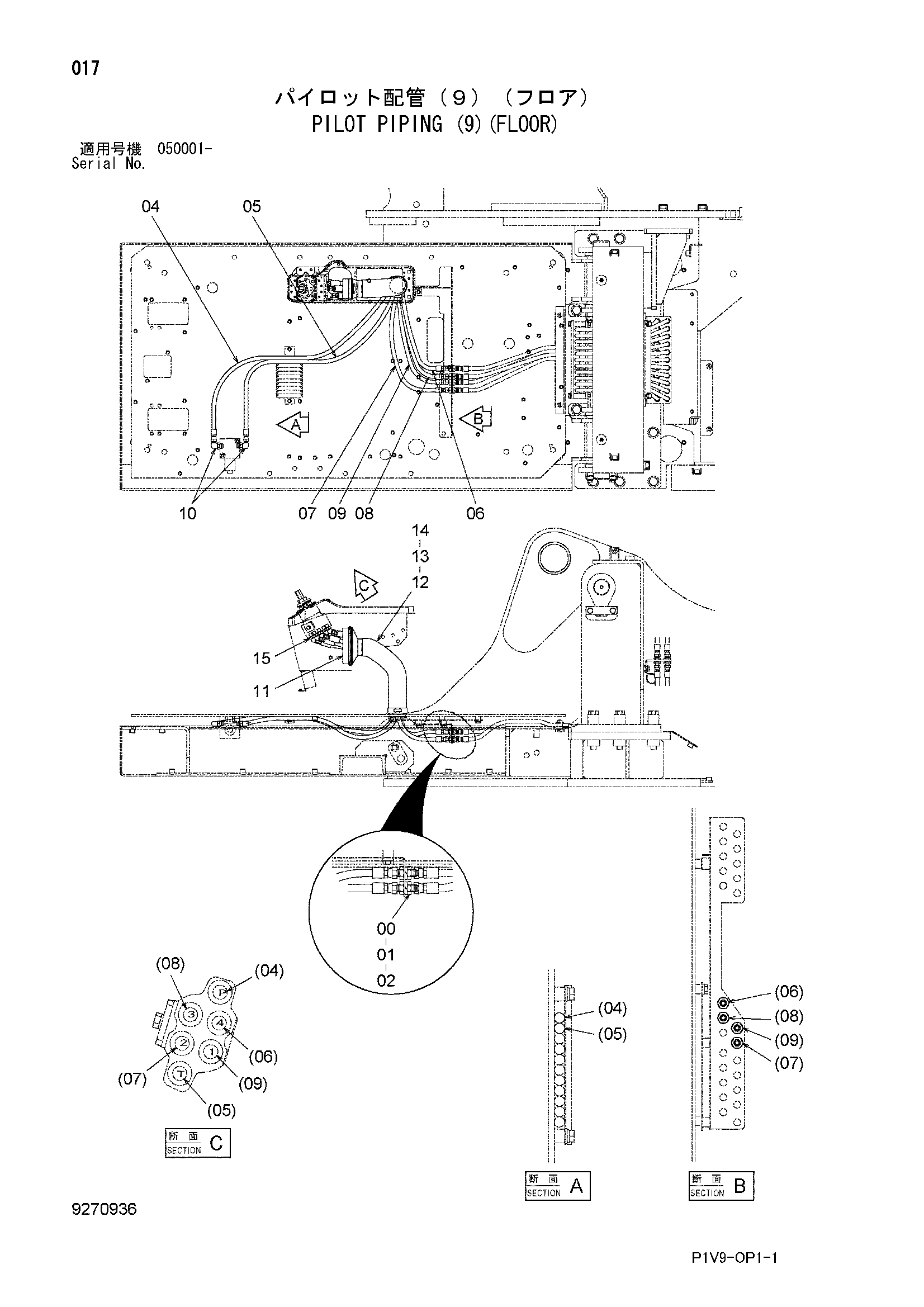

Пилотные гидролинии (9)(пол) — HITACHI ZX330-3
Заводская схема «Пилотные гидролинии (9)(пол)» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4202532 | Адаптер | 4 |
| 01 | A590914 | Пружинная шайба | 4 |
| 02 | 4202531 | Гайка | 4 |
| 04 | 4639635 | Пластиковый шланг | 1 |
| 05 | 4639636 | Пластиковый шланг | 1 |
| 06 | 4486625 | Шланг | 1 |
| 07 | 4486626 | Шланг | 1 |
| 08 | 4486631 | Шланг | 1 |
| 09 | 4486632 | Шланг | 1 |
| 10 | A852333 | Угловой штуцер | 2 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 2045998 | Резиновая втулка | 1 |
| 12 | 3079728 | Втулка | 1 |
| 13 | 4351175 | Шланг | 1 |
| 14 | 4351774 | Хомут провод | 1 |
| 15 | A852223 | Угловой штуцер | 6 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
