Стрела трубопроводы (грейфер телескопик рукоять) — HITACHI ZX330-3

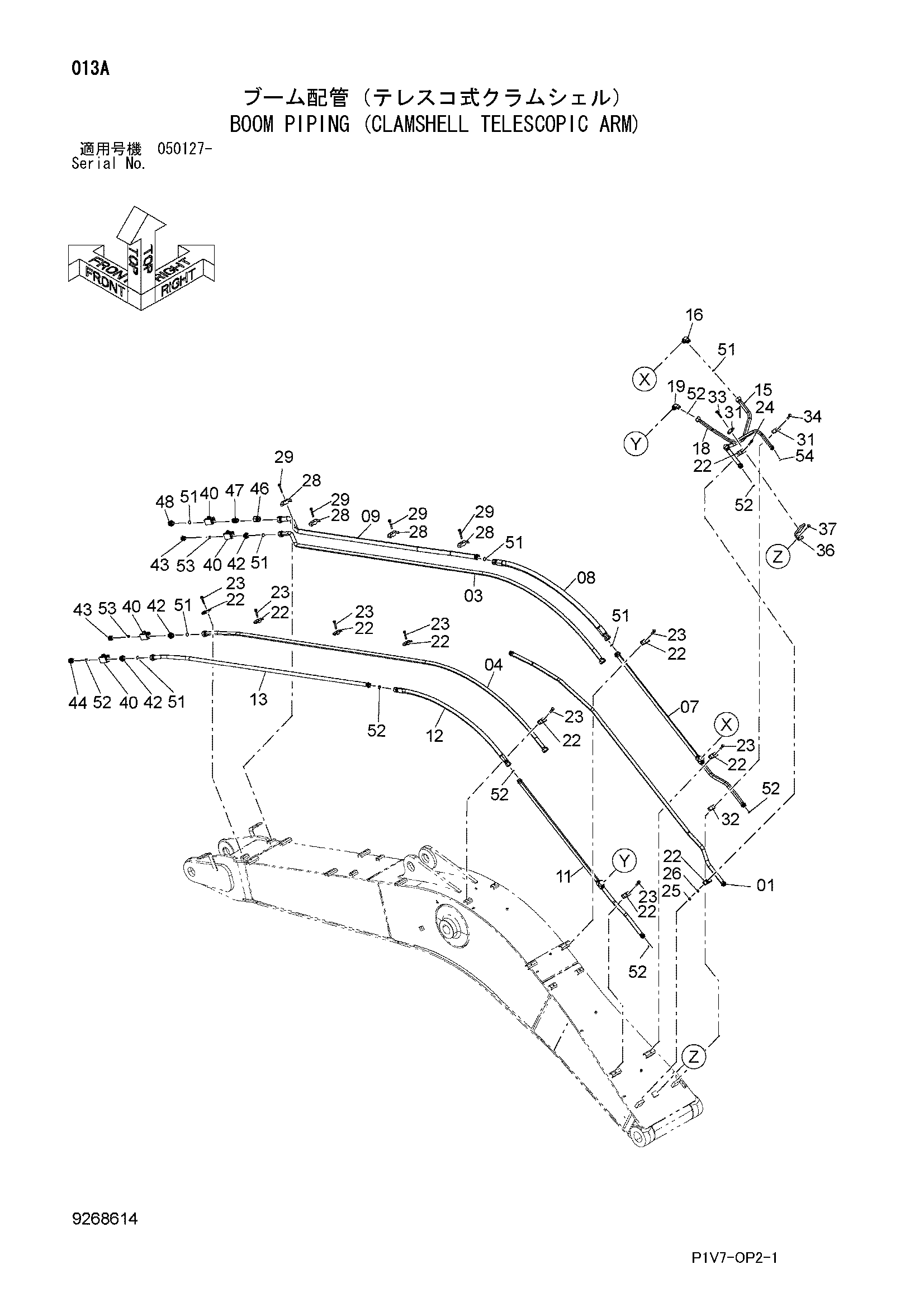

Заводская схема «Стрела трубопроводы (грейфер телескопик рукоять)» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8105909 | Трубка | 1 |
| 03 | 8105967 | Трубка | 1 |
| 04 | 8105968 | Трубка | 1 |
| 07 | 8105907 | Трубка | 1 |
| 08 | 4650840 | Шланг | 1 |
| 09 | 8105965 | Трубка | 1 |
| 11 | 8105908 | Трубка | 1 |
| 12 | 4650823 | Шланг | 1 |
| 13 | 8105966 | Трубка | 1 |
| 15 | 8105910 | Трубка | 1 |
| 16 | A853380 | Угловой штуцер | 1 |
| 16A | 4506429 | Уплотнительное кольцо | 1 |
| 18 | 8105911 | Трубка | 1 |
| 19 | A853388 | Угловой штуцер | 1 |
| 19A | 4506429 | Уплотнительное кольцо | 1 |
| 22 | 4189860 | Хомут трубки | 10 |
| 23 | J271275 | Болт с шайбой | 8 |
| 23A | J901275 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
| 24 | J901280 | Болт | 1 |
| 25 | J950012 | Гайка | 1 |
| 26 | A590912 | Пружинная шайба | 1 |
| 28 | 4198598 | Хомут трубки | 4 |
| 29 | J271285 | Болт с шайбой | 4 |
| 29A | J901285 | Болт | 1 |
| 29B | J222012 | Шайба | 1 |
| 31 | 4153488 | Хомут трубки | 2 |
| 32 | 4137298 | Седло винта | 1 |
| 33 | J271275 | Болт с шайбой | 1 |
| 33A | J901275 | Болт | 1 |
| 33B | J222012 | Шайба | 1 |
| 34 | J271270 | Болт с шайбой | 1 |
| 34A | J901270 | Болт | 1 |
| 34B | J222012 | Шайба | 1 |
| 36 | 4657912 | Кронштейн | 1 |
| 37 | J271230 | Болт с шайбой | 2 |
| 37A | J901230 | Болт | 1 |
| 37B | J222012 | Шайба | 1 |
| 40 | 4432055 | Запорный клапан | 4 |
| 42 | 4205196 | Адаптер | 3 |
| 42A | 4506429 | Уплотнительное кольцо | 1 |
| 43 | A853186 | Адаптер | 2 |
| 43A | 4506429 | Уплотнительное кольцо | 1 |
| 44 | A853188 | Адаптер | 1 |
| 44A | 4506429 | Уплотнительное кольцо | 1 |
| 46 | 4486194 | Переходник S | 1 |
| 47 | 4436616 | Адаптер | 1 |
| 47A | 4506429 | Уплотнительное кольцо | 2 |
| 48 | 4205196 | Адаптер | 1 |
| 48A | 4506429 | Уплотнительное кольцо | 1 |
| 51 | 4187329 | Уплотнительное кольцо | 7 |
| 52 | 4187328 | Уплотнительное кольцо | 7 |
| 53 | 4187308 | Уплотнительное кольцо | 2 |
| 54 | 4138938 | Уплотнительное кольцо | 1 |
| 57 | 4188140 | Гайка | 1 |
| 58 | 4189096 | Колпачок | 1 |
| 59 | 4188138 | Гайка | 1 |
| 60 | 4189095 | Колпачок | 1 |
| 61 | 4188136 | Гайка | 2 |
| 62 | 4189094 | Колпачок | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
