Радиатор крышка — HITACHI ZX330-3

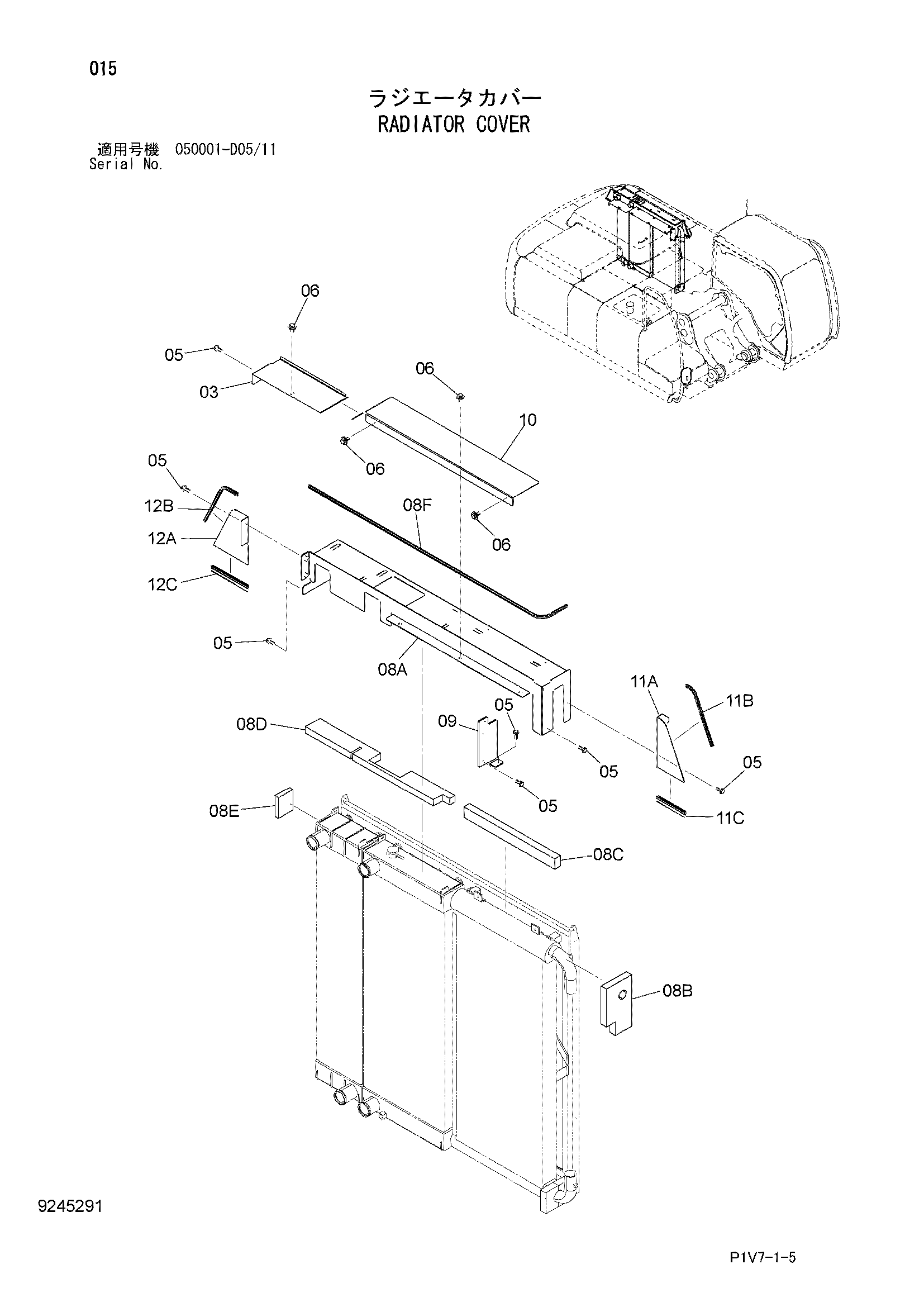

Заводская схема «Радиатор крышка» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4630316 | Крышка | 1 |
| 05 | J271030 | Болт с шайбой | 11 |
| 05A | J901030 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | J281030 | Болт с шайбой | 7 |
| 06A | J901030 | Болт | 1 |
| 06B | 4486055 | Шайба | 1 |
| 08 | 8103057 | Крышка | 1 |
| 08A | 6024460 | Крышка | 1 |
| 08B | 4629417 | Резиновая прокладка | 1 |
| 08C | 4629418 | Резиновая прокладка | 1 |
| 08D | 4629419 | Резиновая прокладка | 1 |
| 08E | 4629420 | Резиновая прокладка | 1 |
| 08F | 4451150 | Уплотнительная окантовка | 1 |
| 09 | 4648111 | Кронштейн | 1 |
| 10 | 3107347 | Крышка | 1 |
| 11 | 9765468 | Крышка | 1 |
| 11A | 4647358 | Крышка | 1 |
| 11B | 4647382 | Уплотнительная окантовка | 1 |
| 11C | 4485777 | Уплотнительная окантовка | 1 |
| 12 | 9765467 | Крышка | 1 |
| 12A | 4647357 | Крышка | 1 |
| 12B | 4640991 | Уплотнительная окантовка | 1 |
| 12C | 4629513 | Уплотнительная окантовка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
