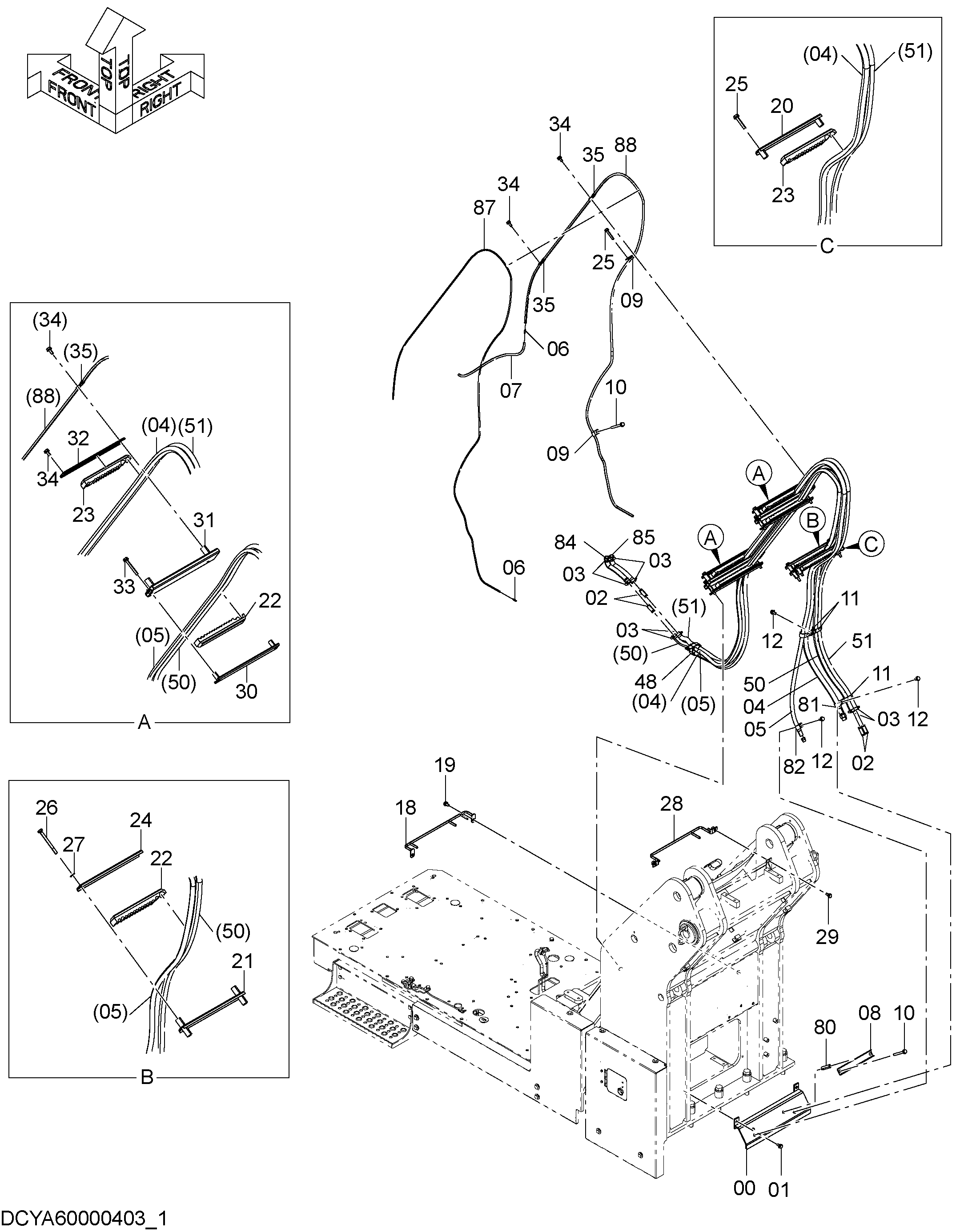

Пилотные гидролинии (тяга)(1) — HITACHI ZX330-3
Заводская схема «Пилотные гидролинии (тяга)(1)» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40000650 | Кронштейн | 1 |
| 01 | J271025 | Болт с шайбой | 2 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 4347396 | Соединение трубка | 4 |
| 03 | 4514699 | Хомут шланга | 8 |
| 04 | 4718095 | Шланг | 1 |
| 05 | 4718096 | Шланг | 1 |
| 06 | 4254237 | Соединение | 2 |
| 07 | 4718257 | Трубка корругатед | 1 |
| 08 | 4465377 | Хомут шланга | 1 |
| 09 | 4190272 | Зажим | 2 |
| 10 | J271000 | Болт с шайбой | 2 |
| 10A | J901000 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | 4192034 | Зажим | 3 |
| 12 | J271025 | Болт с шайбой | 3 |
| 12A | J901025 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 18 | 8124802 | Направляющая | 1 |
| 19 | J271025 | Болт с шайбой | 2 |
| 19A | J901025 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 20 | YA40000192 | Кронштейн | 1 |
| 21 | YA40000193 | Кронштейн | 1 |
| 22 | YA00000323 | Резиновая прокладка | 3 |
| 23 | YA00000324 | Резиновая прокладка | 3 |
| 24 | YA00000321 | Хомут | 1 |
| 25 | J271060 | Болт с шайбой | 2 |
| 25A | J901060 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 26 | J901002 | Болт | 2 |
| 27 | A590110 | Плоская шайба | 2 |
| 28 | 8123500 | Направляющая | 1 |
| 29 | J271025 | Болт с шайбой | 2 |
| 29A | J901025 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 30 | 9773248 | Кронштейн | 2 |
| 31 | 8123181 | Кронштейн | 2 |
| 32 | 4718253 | Хомут | 2 |
| 33 | J271085 | Болт с шайбой | 4 |
| 33A | J901085 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 34 | J271025 | Болт с шайбой | 4 |
| 34A | J901025 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 35 | 4190272 | Зажим | 2 |
| 48 | 4193816 | Зажим | 1 |
| 50 | 9322234 | Водяной шланг | 1 |
| 50A | 4307957 | Водяной шланг | 1 |
| 50B | 4446406 | Защитный кожух | 7 |
| 51 | 9322235 | Водяной шланг | 1 |
| 51A | 4368343 | Водяной шланг | 1 |
| 51B | 4446406 | Защитный кожух | 7 |
| 80 | 4648874 | Проставка | 2 |
| 81 | 4190263 | Зажим | 1 |
| 82 | 4190274 | Зажим | 1 |
| 84 | 4366623 | Водяной шланг | 1 |
| 85 | 4344638 | Водяной шланг | 1 |
| 87 | 4207832 | Виниловый шланг | 1 |
| 88 | 4677189 | Трубка корругатед | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
