Гидролинии рабочего оборудования (1)(тип H18) — HITACHI ZX330-3

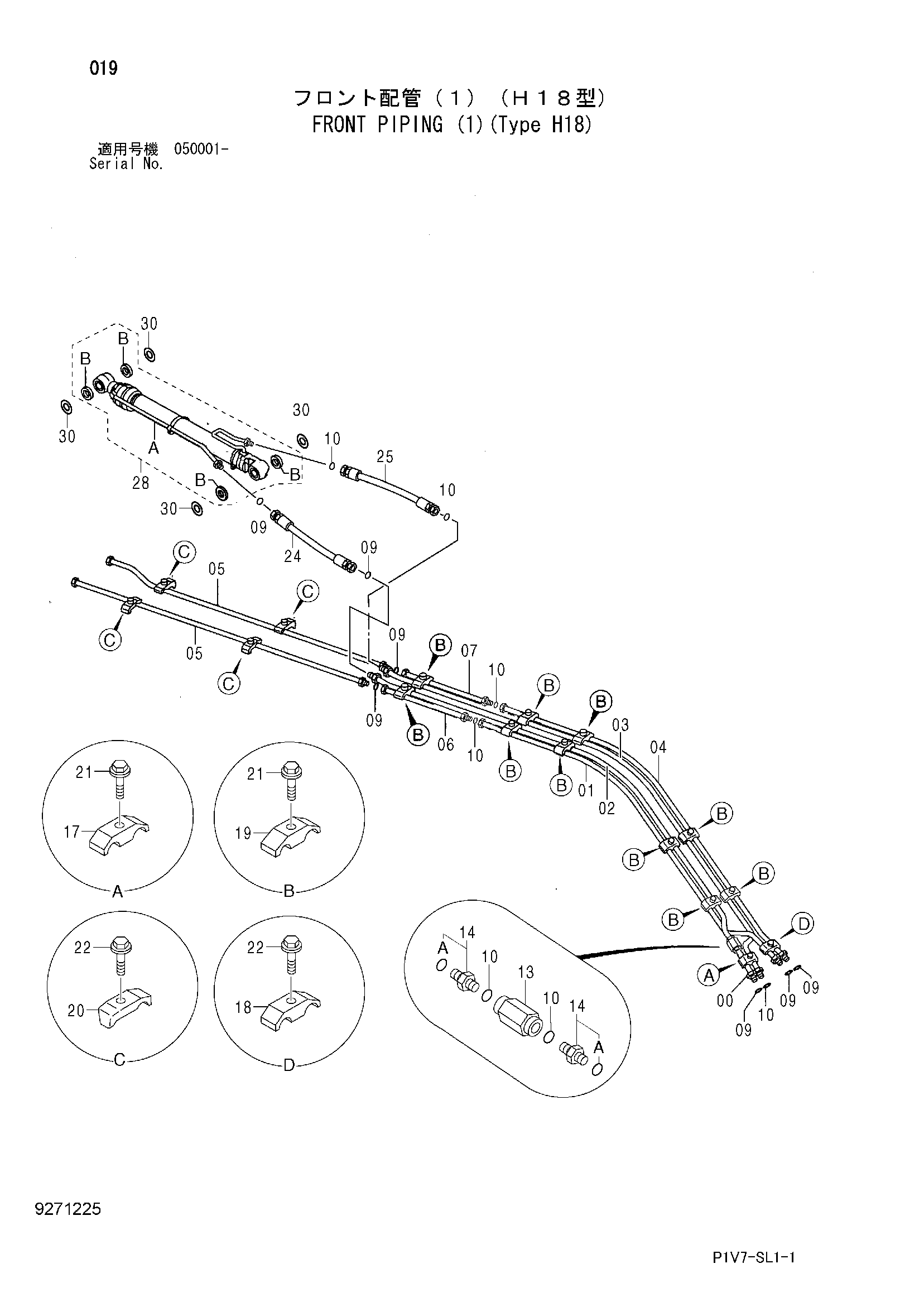

Заводская схема «Гидролинии рабочего оборудования (1)(тип H18)» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9756340 | Трубка | 1 |
| 01 | 8107472 | Трубка | 1 |
| 02 | 8107473 | Трубка | 1 |
| 03 | 8107474 | Трубка | 1 |
| 04 | 8107475 | Трубка | 1 |
| 05 | 8083441 | Трубка | 2 |
| 06 | 9756343 | Трубка | 1 |
| 07 | 9756341 | Трубка | 1 |
| 09 | 4187328 | Уплотнительное кольцо | 7 |
| 10 | 4187329 | Уплотнительное кольцо | 7 |
| 13 | 9075046 | Клапан замедленного возврата | 1 |
| 14 | 4207425 | Адаптер | 2 |
| 14A | 4506429 | Уплотнительное кольцо | 1 |
| 17 | 4189860 | Хомут трубки | 1 |
| 18 | 4189859 | Хомут трубки | 1 |
| 19 | 4153488 | Хомут трубки | 10 |
| 20 | 4190126 | Хомут трубки | 4 |
| 21 | J271270 | Болт с шайбой | 11 |
| 21A | J901270 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
| 22 | J271260 | Болт с шайбой | 5 |
| 22A | J901260 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
| 24 | 4278156 | Шланг | 1 |
| 25 | 4646870 | Шланг | 1 |
| 28 | 9232709 | Гидроцилиндр рукояти | 1 |
| 28A | 4611472 | Гидроцилиндр рукояти | 1 |
| 28B | 4381859 | Втулка | 4 |
| 30 | 4085479 | Пылезащитное уплотнение | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
