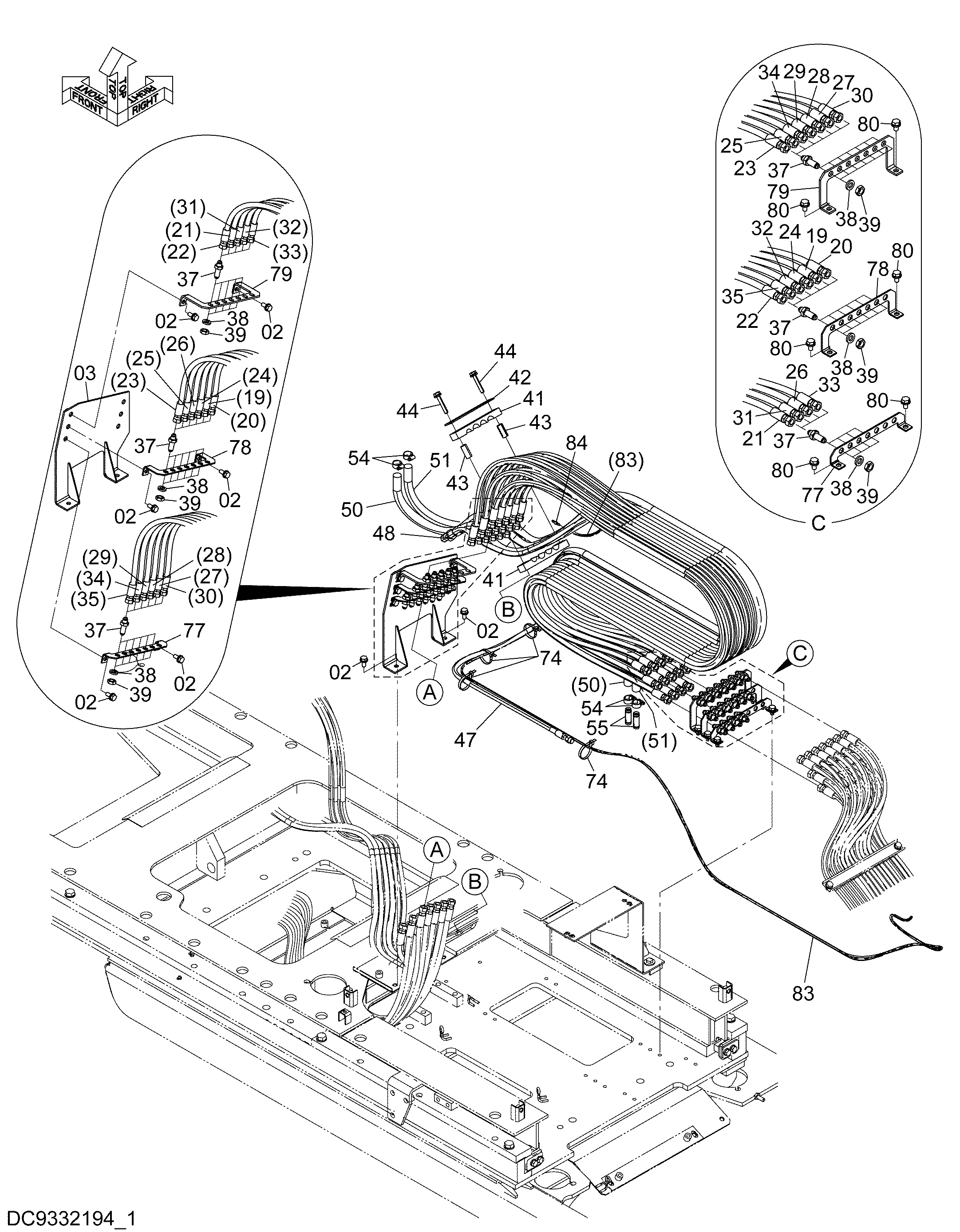

Пилотные гидролинии (слидинг кабина)(1) — HITACHI ZX330-3
Заводская схема «Пилотные гидролинии (слидинг кабина)(1)» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J271025 | Болт с шайбой | 8 |
| 02A | J901025 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | 8128560 | Кронштейн | 1 |
| 19 | 4733558 | Шланг | 1 |
| 20 | 4733559 | Шланг | 1 |
| 21 | 4733560 | Шланг | 1 |
| 22 | 4733561 | Шланг | 1 |
| 23 | 4733562 | Шланг | 1 |
| 24 | 4733563 | Шланг | 1 |
| 25 | 4733564 | Шланг | 1 |
| 26 | 4733565 | Шланг | 1 |
| 27 | 4733566 | Шланг | 1 |
| 28 | 4733567 | Шланг | 1 |
| 29 | 4733568 | Шланг | 1 |
| 30 | 4733569 | Шланг | 1 |
| 31 | 4733570 | Шланг | 1 |
| 32 | 4733571 | Шланг | 1 |
| 33 | 4733572 | Шланг | 1 |
| 34 | 4733573 | Шланг | 1 |
| 35 | 4733574 | Шланг | 1 |
| 37 | 4202532 | Адаптер | 34 |
| 38 | A590914 | Пружинная шайба | 34 |
| 39 | 4202531 | Гайка | 34 |
| 41 | 4661492 | Хомут | 2 |
| 42 | 4661493 | Пластина | 1 |
| 43 | 4661494 | Проставка | 2 |
| 44 | J271060 | Болт с шайбой | 2 |
| 44A | J901060 | Болт | 1 |
| 44B | J222010 | Шайба | 1 |
| 47 | 4723622 | Шланг | 1 |
| 48 | 4723623 | Шланг | 1 |
| 50 | 4302907 | Водяной шланг | 1 |
| 51 | 4733578 | Водяной шланг | 1 |
| 54 | 4514699 | Хомут шланга | 4 |
| 55 | 4347396 | Соединение трубка | 2 |
| 74 | 4055312 | Ленточный зажим | 4 |
| 77 | 4733580 | Кронштейн | 2 |
| 78 | 4733581 | Кронштейн | 2 |
| 79 | 4733582 | Кронштейн | 2 |
| 80 | J271020 | Болт с шайбой | 8 |
| 80A | J901020 | Болт | 1 |
| 80B | J222010 | Шайба | 1 |
| 83 | 4733583 | Виниловый шланг | 1 |
| 84 | 4254237 | Соединение | 1 |
