Хигх-моунт кабина галлерй ступень (2.0m)(1) — HITACHI ZX330-3

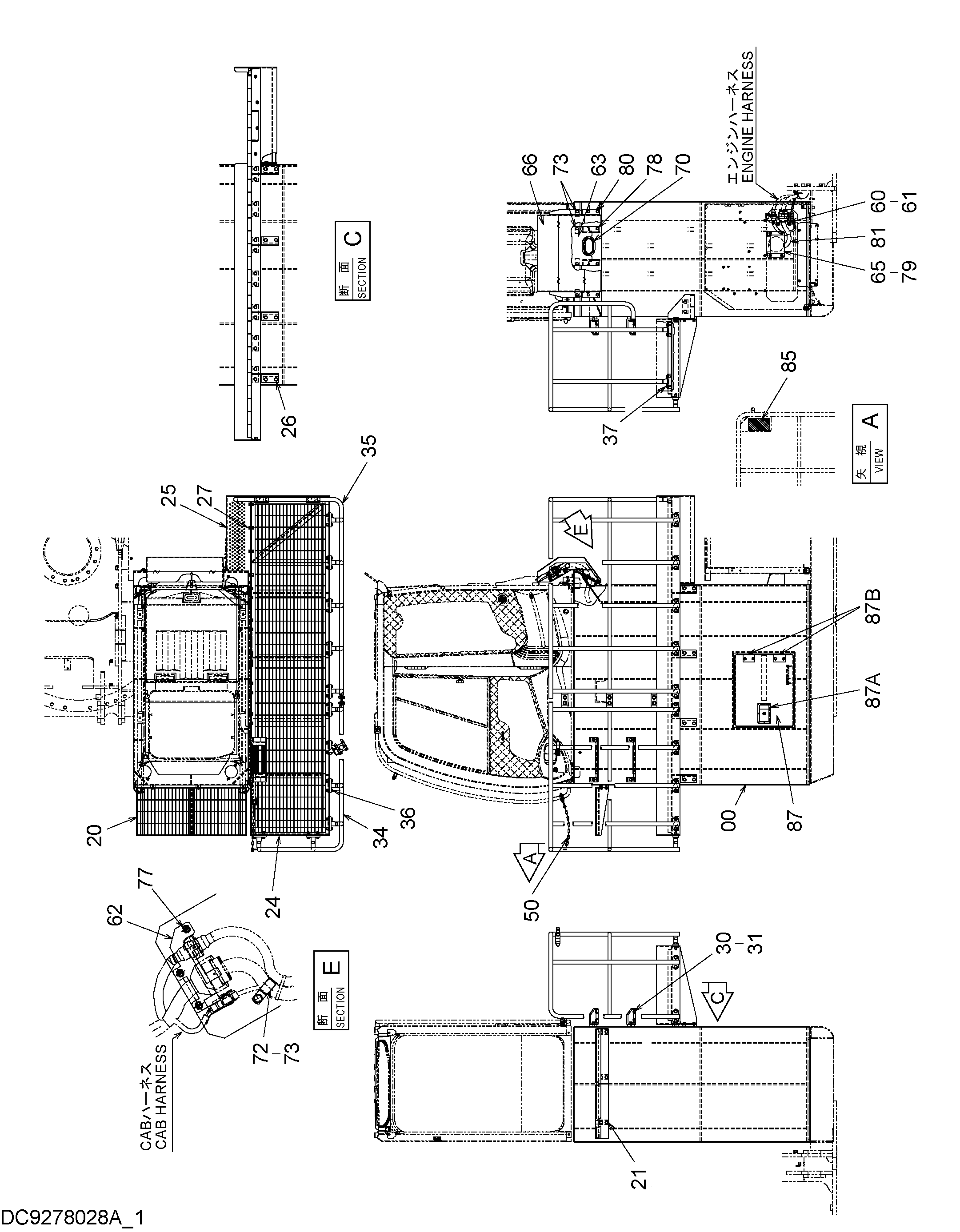

Заводская схема «Хигх-моунт кабина галлерй ступень (2.0m)(1)» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7052654 | Стойка | 1 |
| 20 | 7042791 | Ступень | 1 |
| 21 | J271225 | Болт с шайбой | 6 |
| 21A | J901225 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
| 24 | 5011396 | Ступень | 1 |
| 25 | 7052651 | Ступень | 1 |
| 26 | J271225 | Болт с шайбой | 24 |
| 26A | J901225 | Болт | 1 |
| 26B | J222012 | Шайба | 1 |
| 27 | J271235 | Болт с шайбой | 4 |
| 27A | J901235 | Болт | 1 |
| 27B | J222012 | Шайба | 1 |
| 30 | 2025971 | Ступень | 2 |
| 31 | J271230 | Болт с шайбой | 4 |
| 31A | J901230 | Болт | 1 |
| 31B | J222012 | Шайба | 1 |
| 34 | 7052652 | Поручень | 1 |
| 35 | 7052653 | Поручень | 1 |
| 36 | J271250 | Болт с шайбой | 22 |
| 36A | J901250 | Болт | 1 |
| 36B | J222012 | Шайба | 1 |
| 37 | J271230 | Болт с шайбой | 4 |
| 37A | J901230 | Болт | 1 |
| 37B | J222012 | Шайба | 1 |
| 50 | 4401490 | Цепь | 1 |
| 60 | J900812 | Болт | 3 |
| 61 | A590108 | Плоская шайба | 3 |
| 62 | 8108535 | Кронштейн | 1 |
| 63 | 8108536 | Кронштейн | 1 |
| 65 | 3109835 | Крышка | 1 |
| 66 | 7052364 | Крышка | 1 |
| 70 | 4667028 | Резиновая втулка | 1 |
| 72 | 4190264 | Зажим | 1 |
| 73 | J271020 | Болт с шайбой | 5 |
| 73A | J901020 | Болт | 1 |
| 73B | J222010 | Шайба | 1 |
| 77 | J260814 | Болт с шайбой | 3 |
| 77A | J900814 | Болт | 1 |
| 77B | A590108 | Плоская шайба | 1 |
| 78 | J271035 | Болт с шайбой | 4 |
| 78A | J901035 | Болт | 1 |
| 78B | J222010 | Шайба | 1 |
| 79 | J271030 | Болт с шайбой | 4 |
| 79A | J901030 | Болт | 1 |
| 79B | J222010 | Шайба | 1 |
| 80 | J271030 | Болт с шайбой | 4 |
| 80A | J901030 | Болт | 1 |
| 80B | J222010 | Шайба | 1 |
| 81 | 9276558 | Пилот-пипинг (2.0m) | 1 |
| 85 | 3112148 | Предупреждающая табличка | 1 |
| 87 | 7055504 | Дверь | 1 |
| 87A | 4361766 | Замок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
