Гидроцилиндр ковша — HITACHI ZX330-3

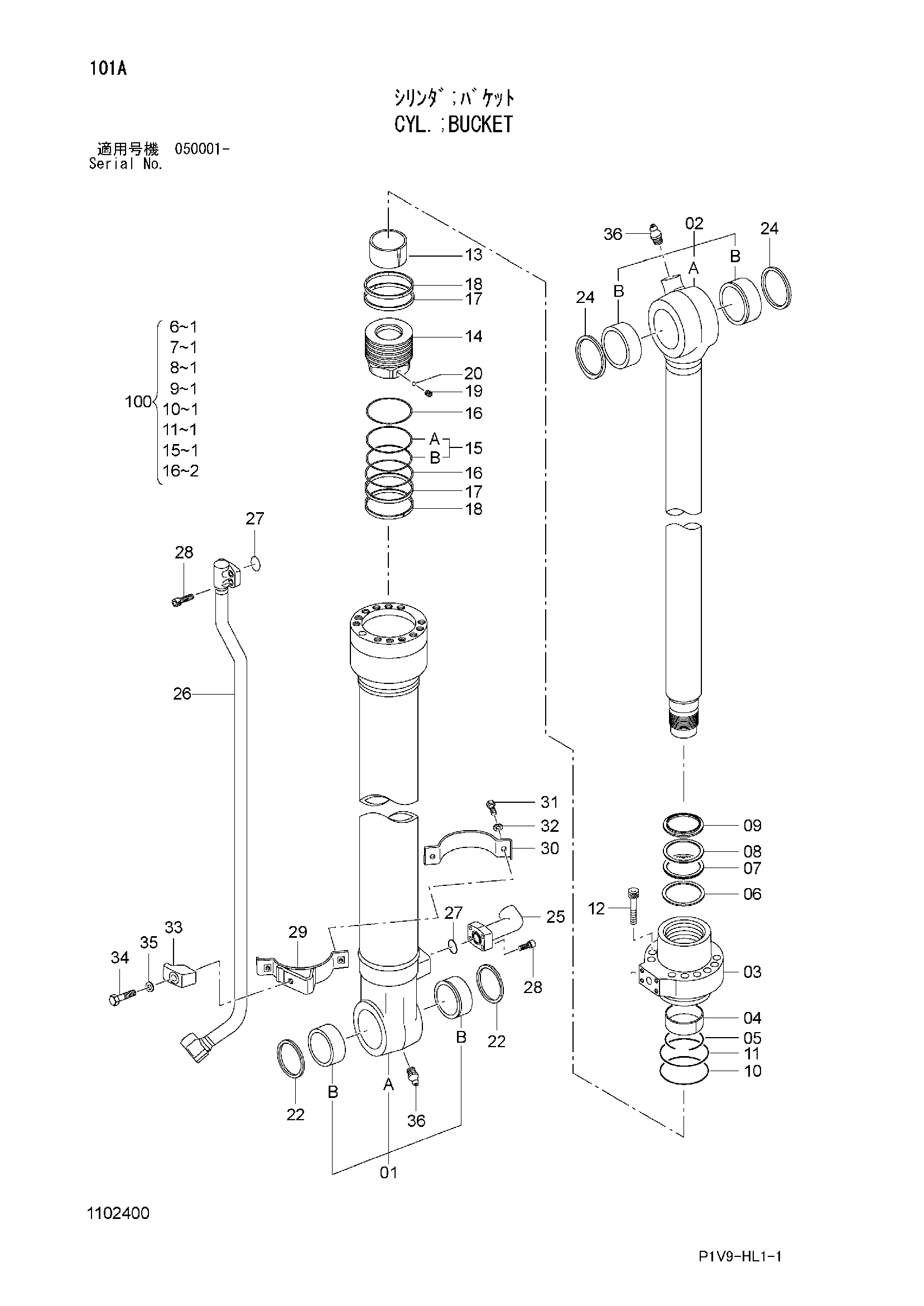

Заводская схема «Гидроцилиндр ковша» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4638279 | Гидроцилиндр ковша | 1 | |
| 1 | 1102401 | Труба гидроцилиндра в сборе | 1 |
| 1B | 4352400 | Втулка пальца | 2 |
| 2 | 1102402 | Шток поршня в сборе | 1 |
| 2B | 4352398 | Втулка пальца | 2 |
| 3 | 0788905 | Головка гидроцилиндра | 1 |
| 4 | 0309004 | Втулка | 1 |
| 5 | 0208304 | Стопорное кольцо | 1 |
| 6 | 0788911 | Кольцо | 1 |
| 7 | 0788912 | U-образная манжета | 1 |
| 8 | 0208306 | Опорное кольцо | 1 |
| 9 | 0667204 | Грязесъёмное кольцо | 1 |
| 10 | A811115 | Уплотнительное кольцо | 1 |
| 11 | 0261310 | Опорное кольцо | 1 |
| 12 | 0409705 | Болт с внутренним шестигранником | 12 |
| 13 | 1102403 | Амортизирующий подшипник | 1 |
| 14 | 1102404 | Поршень | 1 |
| 15 | 0258205 | Кольцо уплотнение в сборе | 1 |
| 16 | 0409709 | Опорное кольцо | 2 |
| 17 | 0998904 | Направляющее кольцо | 2 |
| 18 | 0261308 | Направляющее кольцо | 2 |
| 19 | 0309011 | Установочный винт | 1 |
| 20 | 0111707 | Стальной шарик | 1 |
| 22 | 4084578 | Пылезащитное уплотнение | 2 |
| 24 | 4067902 | Пылезащитное уплотнение | 2 |
| 25 | 0309312 | Соединение | 1 |
| 26 | 1102405 | Трубка | 1 |
| 27 | 4506430 | Уплотнительное кольцо | 2 |
| 28 | M341030 | Болт с внутренним шестигранником | 8 |
| 29-35 | 1102406 | Комплект лента | 1 |
| 29 | 0779006 | Лента | 1 |
| 30 | 0309314 | Лента | 1 |
| 31 | J901035 | Болт | 2 |
| 32 | A590910 | Шайба | 2 |
| 33 | 0309021 | Держатель | 1 |
| 34 | 0667013 | Болт | 1 |
| 35 | 0208516 | Пружинная шайба | 1 |
| 36 | J75481 | Пресс-маслёнка | 2 |
| 100 | 1102407 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
