Нижний рама — HITACHI ZX330-3

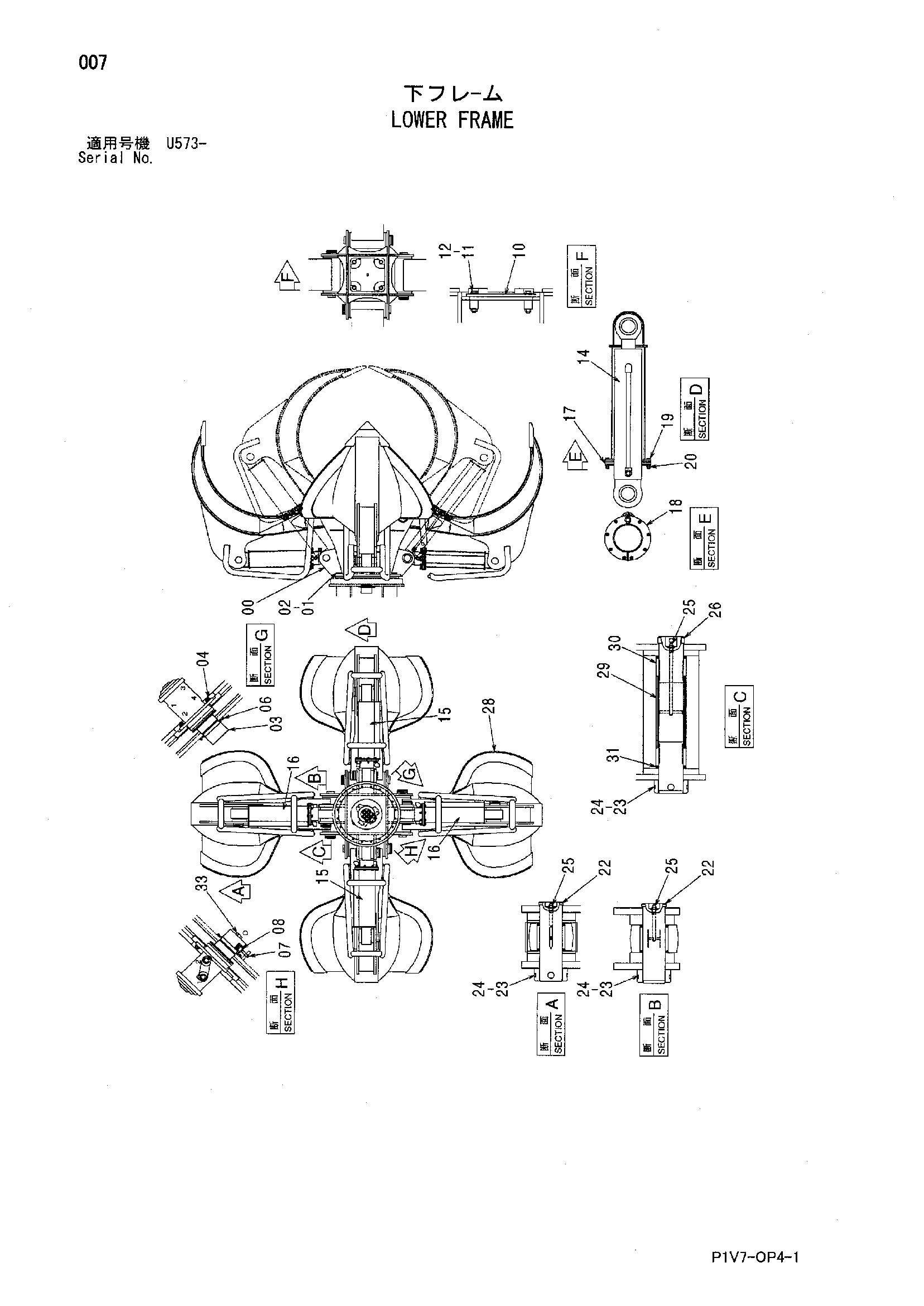

Заводская схема «Нижний рама» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6023514 | Рама нижний | 1 |
| 01 | 4634409 | Болт | 16 |
| 02 | J222012 | Шайба | 16 |
| 03 | 9114282 | Центральный соединение | 1 |
| 04 | J271030 | Болт с шайбой | 3 |
| 04A | J901030 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 06 | 4195033 | Крышка | 1 |
| 07 | 8099744 | Ограничитель | 1 |
| 08 | J271230 | Болт с шайбой | 2 |
| 08A | J901230 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 10 | 9763970 | Крышка | 1 |
| 11 | J921690 | Болт | 4 |
| 12 | 4114405 | Шайба | 4 |
| 14 | 4632677 | Гидроцилиндр | 4 |
| 15 | 7047902 | Крышка | 2 |
| 16 | 7047903 | Крышка | 2 |
| 17 | 4632678 | Резиновая прокладка | 4 |
| 18 | 4632679 | Ограничитель | 16 |
| 19 | J900845 | Болт | 32 |
| 20 | M500807 | Гайка | 64 |
| 22 | 4632680 | Палец | 8 |
| 23 | 4065688 | Кольцо | 12 |
| 24 | 4065689 | Палец | 12 |
| 25 | J75481 | Пресс-маслёнка | 12 |
| 26 | 3104263 | Палец | 4 |
| 28 | 6023515 | Схелл | 4 |
| 29 | 4632681 | Проставка | 4 |
| 30 | 4196558 | Втулка | 8 |
| 31 | 4065687 | Пылезащитное уплотнение | 8 |
| 33 | 4174541 | Пробка | 1 |
| 33A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
