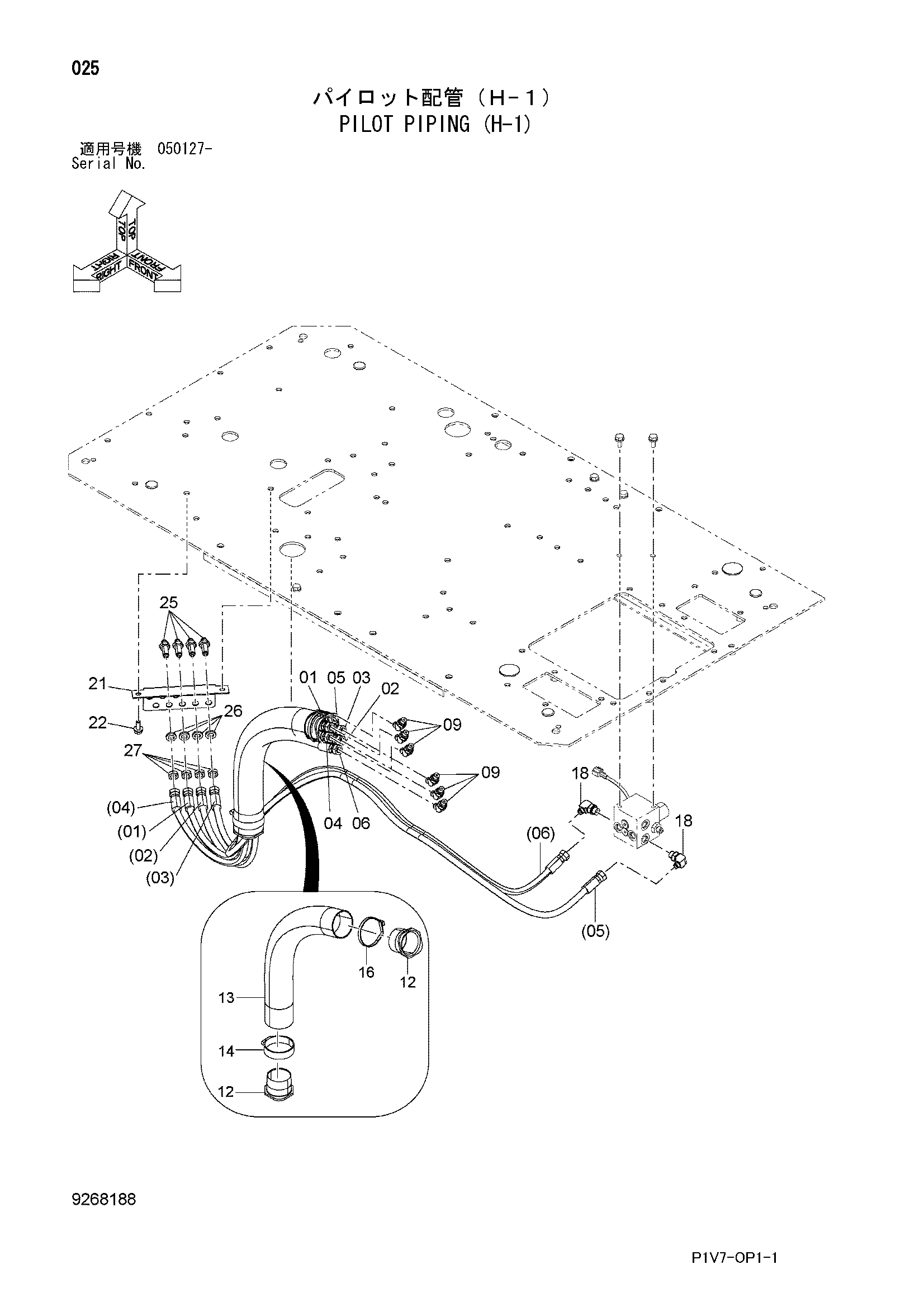

Пилотные гидролинии (H-1) — HITACHI ZX330-3
Заводская схема «Пилотные гидролинии (H-1)» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4469607 | Шланг (A) | 1 |
| 02 | 4661923 | Шланг (B) | 1 |
| 03 | 4661924 | Шланг (G) | 1 |
| 04 | 4661925 | Шланг (H) | 1 |
| 05 | 4455192 | Шланг (P3) | 1 |
| 06 | 4446847 | Шланг (T6) | 1 |
| 09 | A852223 | Угловой штуцер | 6 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 3079728 | Втулка | 2 |
| 13 | 4629782 | Шланг | 1 |
| 14 | 4351774 | Хомут провод | 1 |
| 16 | 4323613 | Ленточный зажим | 1 |
| 18 | A852333 | Угловой штуцер | 2 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 3109061 | Кронштейн | 1 |
| 22 | J271025 | Болт с шайбой | 2 |
| 22A | J901025 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 25 | 4202532 | Адаптер | 4 |
| 26 | A590914 | Пружинная шайба | 4 |
| 27 | 4202531 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
