Вспомогательный трубопроводы (моноблочный стрела) — HITACHI ZX330-3

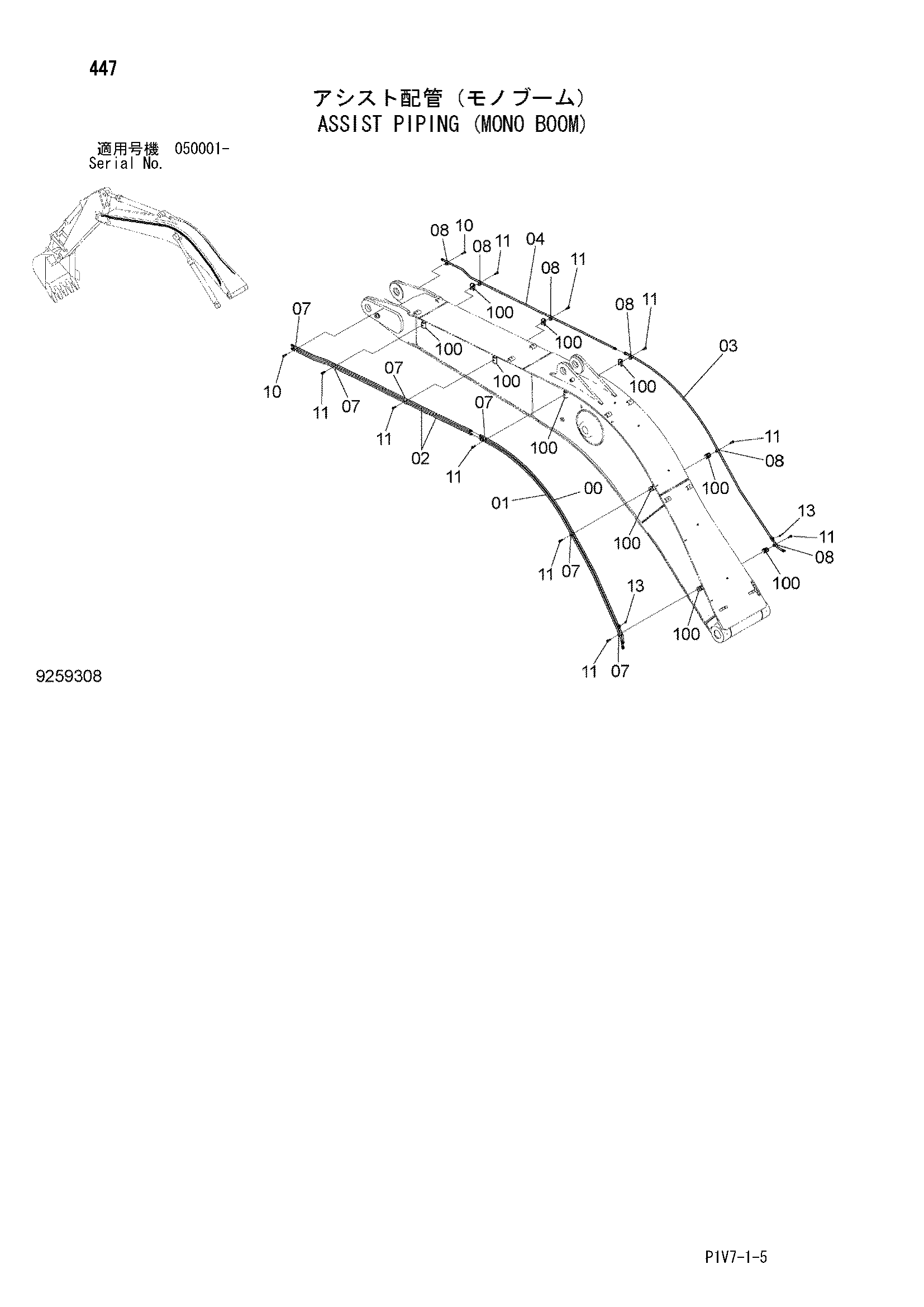

Заводская схема «Вспомогательный трубопроводы (моноблочный стрела)» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8103617 | Трубка | 1 |
| 01 | 8103618 | Трубка | 1 |
| 02 | 8085807 | Трубка | 2 |
| 03 | 8103619 | Трубка | 1 |
| 04 | 8086048 | Трубка | 1 |
| 07 | 4189858 | Хомут трубки | 6 |
| 08 | 4190124 | Хомут трубки | 6 |
| 10 | J271255 | Болт с шайбой | 2 |
| 10A | J901255 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 11 | J271250 | Болт с шайбой | 10 |
| 11A | J901250 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 13 | 94-2023 | Пробка | 2 |
| 100 | 9765301 | Седло винта | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
