Управление короб (электрооборудование)(диаметр. 1100)(8KW) — HITACHI ZX330-3

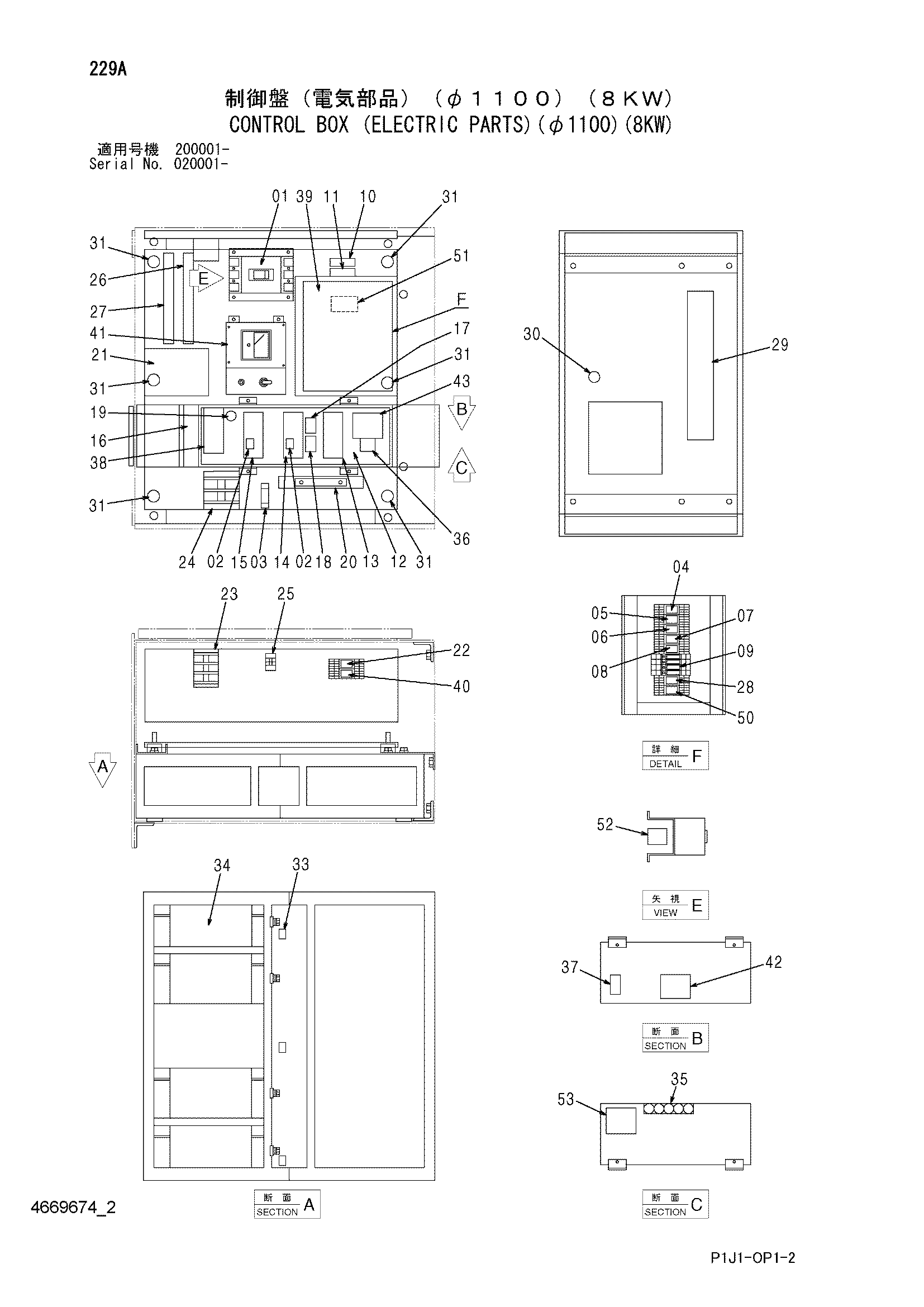

Заводская схема «Управление короб (электрооборудование)(диаметр. 1100)(8KW)» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4628542 | Гидромолот | 1 |
| 02 | 4672419 | Конденсатор | 2 |
| 03 | 4672560 | Датчик | 1 |
| 04 | 4672562 | Реле | 1 |
| 05 | 4672562 | Реле | 1 |
| 06 | 4624223 | Реле | 1 |
| 07 | 4624223 | Реле | 1 |
| 08 | 4624222 | Реле | 1 |
| 09 | 4672563 | Реле | 1 |
| 10 | 4672564 | Держатель предохранитель | 1 |
| 11 | 4672564 | Держатель предохранитель | 1 |
| 12 | 4672565 | Резистор | 1 |
| 13 | 4672567 | Диод | 1 |
| 14 | 4672571 | Контроллер | 1 |
| 15 | 4672571 | Контроллер | 1 |
| 16 | 4672573 | Вентилятор | 1 |
| 17 | 4672574 | Выключатель термостатический | 1 |
| 18 | 4672575 | Выключатель термостатический | 1 |
| 19 | 4672577 | Радиатор | 1 |
| 20 | 4672579 | Контроллер | 1 |
| 21 | 4672580 | Контроллер | 1 |
| 22 | 4624223 | Реле | 1 |
| 23 | 4672581 | Клемма | 1 |
| 24 | 4672584 | Клемма | 1 |
| 25 | 4672586 | Клемма | 1 |
| 26 | 4672583 | Клемма | 1 |
| 27 | 4672583 | Клемма | 1 |
| 28 | 4624223 | Реле | 1 |
| 29 | 4624138 | Резистор | 1 |
| 30 | 4672587 | Резиновая втулка | 1 |
| 31 | 4672588 | Резиновая прокладка | 6 |
| 33 | 4672589 | Конденсатор | 3 |
| 34 | 4672590 | Конденсатор | 1 |
| 35 | 4624214 | Контроллер | 5 |
| 36 | 4672591 | Контроллер | 1 |
| 37 | 4672592 | Резистор | 1 |
| 38 | 4672593 | Контроллер | 1 |
| 39 | 4672595 | Контроллер | 1 |
| 40 | 4624223 | Реле | 1 |
| 41 | 4672599 | Контроллер | 1 |
| 42 | 4672600 | Контроллер | 1 |
| 43 | 4624237 | Контроллер | 1 |
| 50 | 4624223 | Реле | 1 |
| 51 | 4672607 | Контроллер | 1 |
| 52 | 4672608 | Трансформер | 1 |
| 53 | 4672609 | Контроллер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
