Стрела трубопроводы — HITACHI ZX330-3

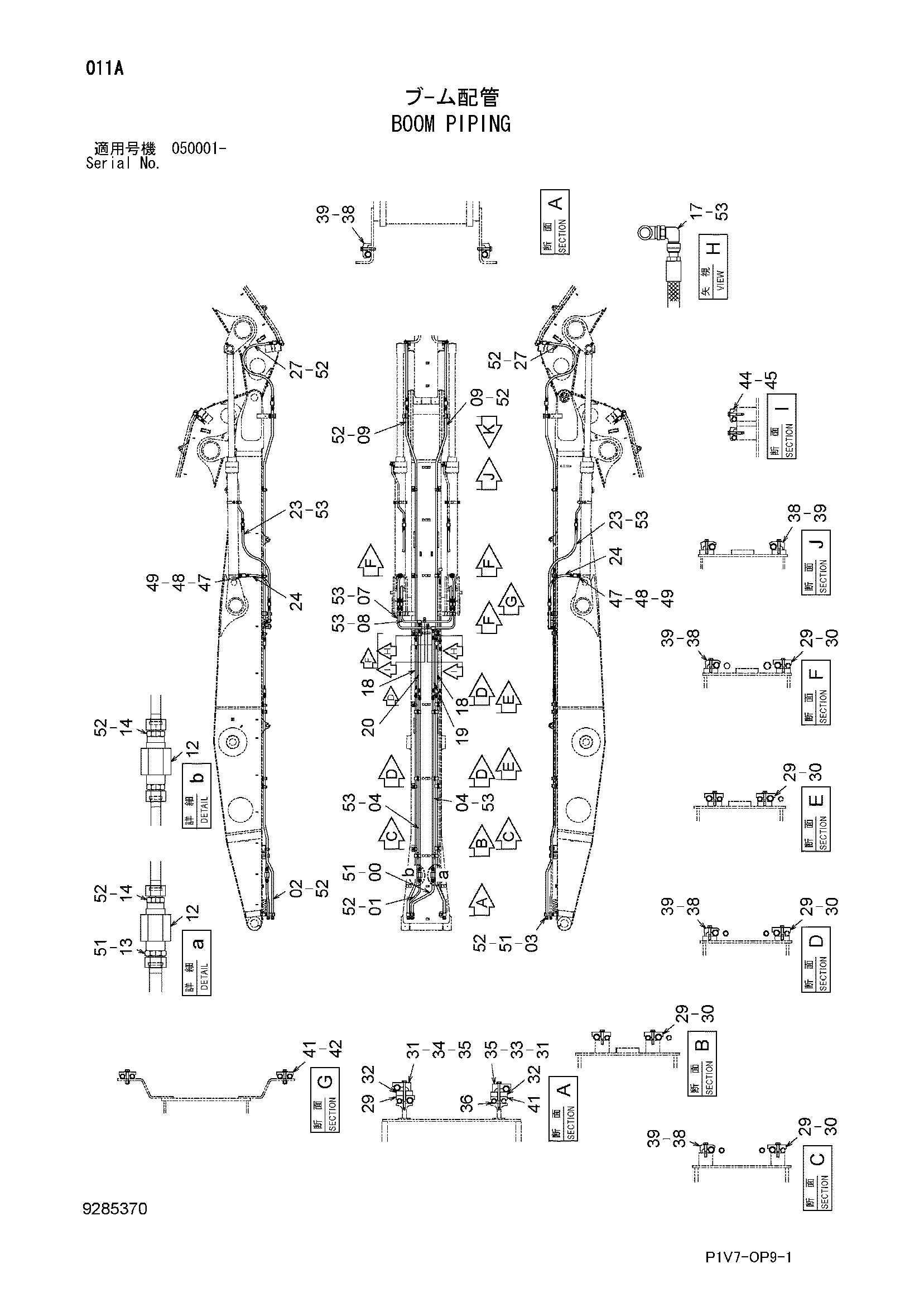

Заводская схема «Стрела трубопроводы» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9768421	Трубка	1
01	9768422	Трубка	1
02	8110696	Трубка	1
03	8110697	Трубка	1
04	9768423	Трубка	2
07	9768427	Трубка	1
08	9768428	Трубка	1
09	8111545	Трубка	2
12	9075046	Клапан замедленного возврата	2
13	A853180	Адаптер	1
13A	4506429	Уплотнительное кольцо	1
14	A853188	Адаптер	3
14A	4506429	Уплотнительное кольцо	1
17	A853366	Угловой штуцер	2
17A	4506424	Уплотнительное кольцо	1
18	4272697	Шланг	2
19	4250060	Шланг	1
20	4250889	Шланг	1
23	4460925	Шланг	2
24	4678822	Шланг	2
27	4452263	Шланг	2
29	4612394	Хомут трубки	12
30	J271270	Болт с шайбой	22
30A	J901270	Болт	1
30B	J222012	Шайба	1
31	4674186	Хомут трубки	2
32	4674447	Пластина	2
33	J901206	Болт	2
34	J901208	Болт	2
35	J222012	Шайба	4
36	4674207	Трубка	1
38	4190127	Хомут трубки	9
39	J271270	Болт с шайбой	9
39A	J901270	Болт	1
39B	J222012	Шайба	1
41	4612393	Хомут трубки	3
42	J271270	Болт с шайбой	4
42A	J901270	Болт	1
42B	J222012	Шайба	1
44	4190126	Хомут трубки	2
45	J271265	Болт с шайбой	2
45A	J901265	Болт	1
45B	J222012	Шайба	1
47	966993	Уплотнительное кольцо	2
48	4085560	Разъёмный фланец	4
49	J781240	Болт с внутренним шестигранником	8
51	4187329	Уплотнительное кольцо	3
52	4187328	Уплотнительное кольцо	14
53	4187308	Уплотнительное кольцо	10

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
