Навесное оборудование трубопроводы для форестрй (основной)<200, 240> — HITACHI ZX330-3

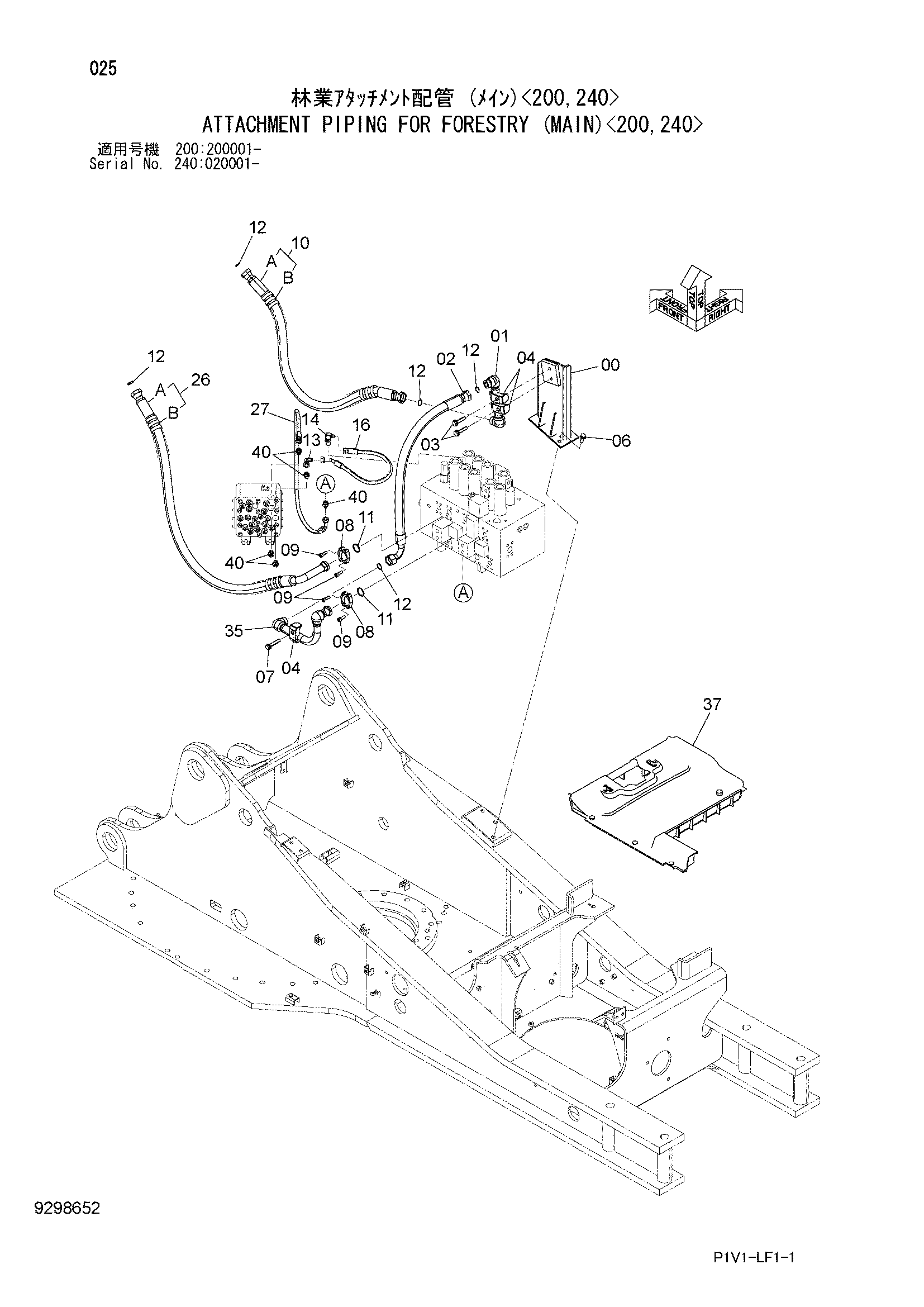

Заводская схема «Навесное оборудование трубопроводы для форестрй (основной)<200, 240>» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8116481 | Кронштейн | 1 |
| 01 | 8116480 | Трубка | 1 |
| 02 | 4473321 | Шланг | 1 |
| 03 | J271260 | Болт с шайбой | 2 |
| 03A | J901260 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 04 | 4190127 | Хомут трубки | 3 |
| 06 | J271235 | Болт с шайбой | 3 |
| 06A | J901235 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 07 | J271270 | Болт с шайбой | 1 |
| 07A | J901270 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 08 | 962453 | Разъёмный фланец | 4 |
| 09 | J781030 | Болт с внутренним шестигранником | 8 |
| 10 | 9227798 | Шланг в сборе | 1 |
| 10A | 4250888 | Шланг | 1 |
| 10B | 4327294 | Защитный кожух | 4 |
| 11 | 966993 | Уплотнительное кольцо | 2 |
| 12 | 4187328 | Уплотнительное кольцо | 5 |
| 13 | 4239976 | Унион S | 1 |
| 14 | 4208913 | Угловой штуцер | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4453063 | Шланг | 1 |
| 26 | 9264649 | Шланг в сборе | 1 |
| 26A | 4654717 | Шланг | 1 |
| 26B | 4327294 | Защитный кожух | 6 |
| 27 | 4654406 | Шланг | 1 |
| 35 | 8100955 | Трубка | 1 |
| 37 | 4654418 | Коврик пола | 1 |
| 40 | A852133 | Адаптер | 5 |
| 40A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
