2 Ходовой многофункциональный рычаг трубопроводы [NA] — HITACHI ZX330-3
Заводская схема «2 Ходовой многофункциональный рычаг трубопроводы [NA]» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

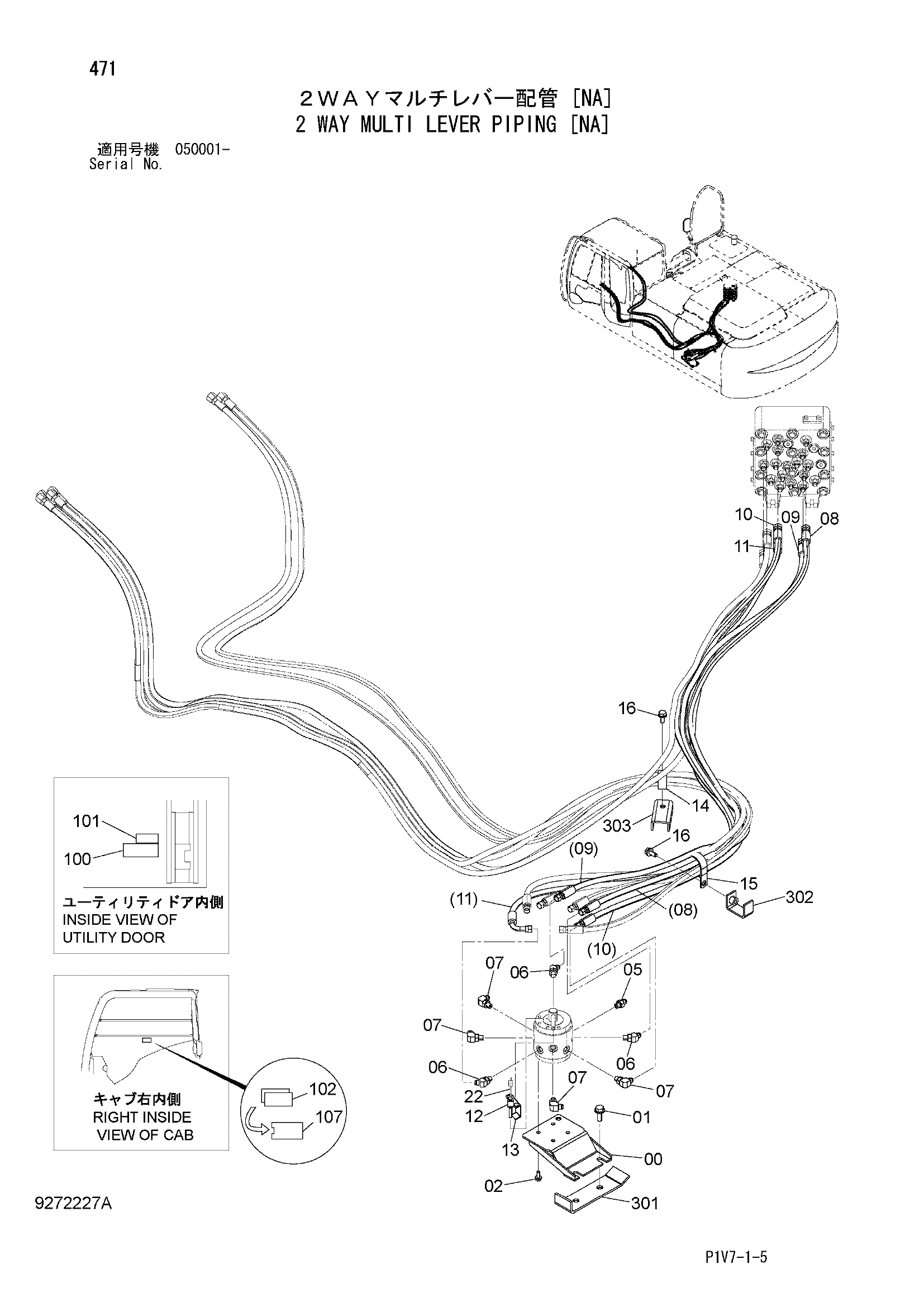

![Схема 2 Ходовой многофункциональный рычаг трубопроводы [NA] HITACHI ZX330-3](/catalog-drawings/ed/ed0500f5-16dd-4d85-9c40-2a8520e8237b.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8107522 | Кронштейн | 1 |
| 01 | J271235 | Болт с шайбой | 2 |
| 01A | J901235 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 02 | J260820 | Болт с шайбой | 4 |
| 02A | J900820 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 05 | A852123 | Адаптер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852223 | Угловой штуцер | 3 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852323 | Угловой штуцер | 4 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4664286 | Пластиковый шланг | 1 |
| 09 | 4664290 | Пластиковый шланг | 1 |
| 10 | 4664264 | Пластиковый шланг | 1 |
| 11 | 4664297 | Шланг | 1 |
| 12 | 9767321 | Кронштейн | 1 |
| 13 | 4665191 | Кронштейн | 1 |
| 14 | 4193848 | Зажим | 1 |
| 15 | 4190265 | Зажим | 1 |
| 16 | J271030 | Болт с шайбой | 2 |
| 16A | J901030 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 22 | 4055311 | Ленточный зажим | 1 |
| 100 | 4630503 | Информационная табличка | 1 |
| 101 | 4666312 | Информационная табличка | 1 |
| 102 | 4664743 | Пластина | 1 |
| 102 | 4664568 | Пластина | 1 |
| 107 | 4260602 | Корпус | 1 |
| 301 | 9763861 | Кронштейн | 1 |
| 302 | 9764767 | Кронштейн | 1 |
| 303 | 9767367 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
