Секонд рукоять (2) — HITACHI ZX330-3

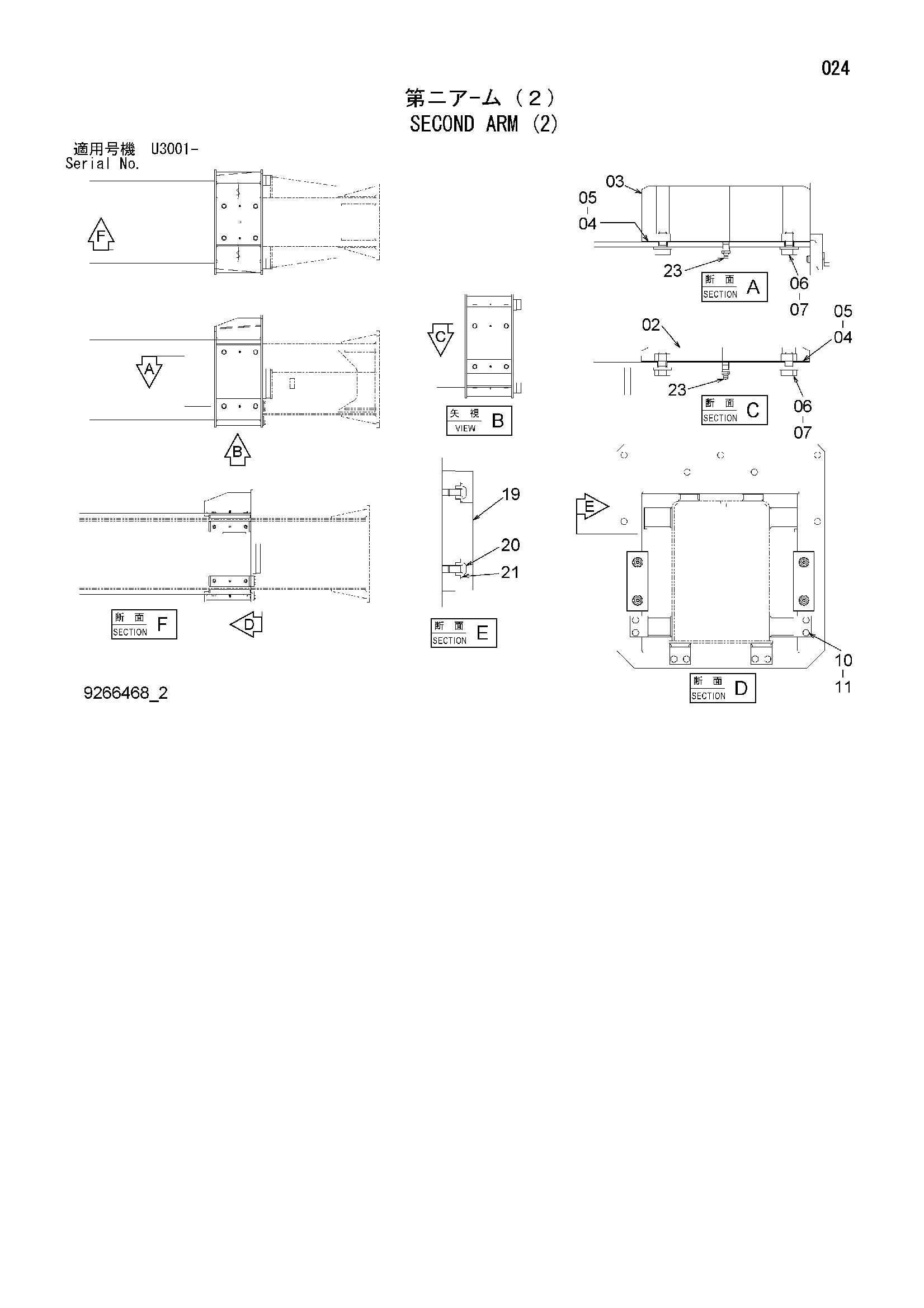

Заводская схема «Секонд рукоять (2)» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 9759525 | Пластина скольжение | 4 |
| 03 | 9759526 | Пластина скольжение | 4 |
| 04 | 4480792 | Регулировочная шайба 0.5mm | 8 |
| 05 | 4480793 | Регулировочная шайба 1.0mm | 8 |
| 06 | J901225 | Болт | 16 |
| 07 | J222012 | Шайба | 16 |
| 10 | 4480791 | Ограничитель | 4 |
| 11 | J271025 | Болт с шайбой | 8 |
| 11A | J901025 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 19 | 4480621 | Резиновая прокладка | 2 |
| 20 | 4482303 | Болт | 4 |
| 21 | 4482304 | Втулка | 4 |
| 23 | J75481 | Пресс-маслёнка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
