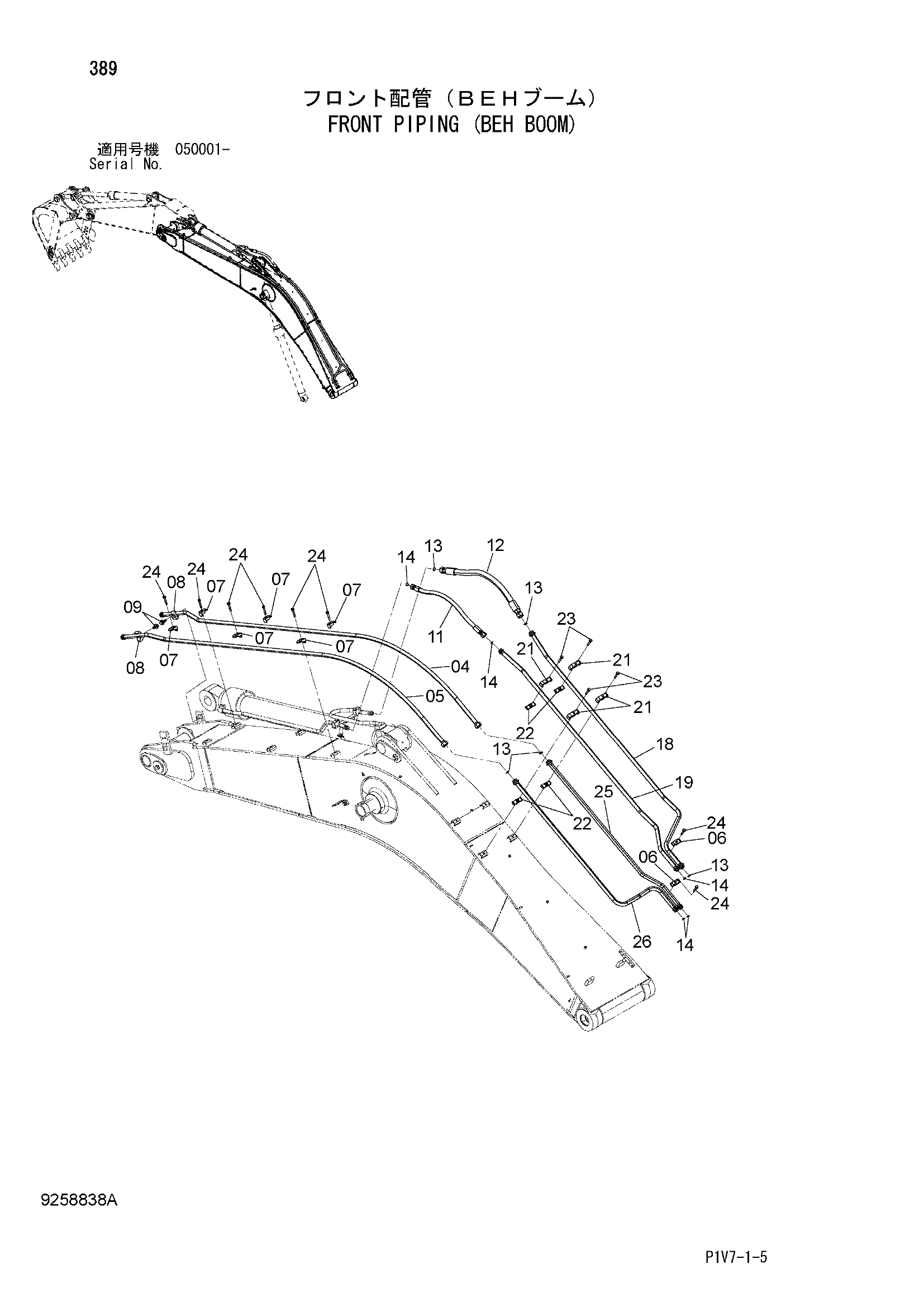

Гидролинии рабочего оборудования (BEH стрела) — HITACHI ZX330-3
Заводская схема «Гидролинии рабочего оборудования (BEH стрела)» для HITACHI ZX330-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 8102937 | Трубка | 1 |
| 05 | 8102938 | Трубка | 1 |
| 06 | 4189860 | Хомут трубки | 2 |
| 07 | 4190127 | Хомут трубки | 6 |
| 08 | 4190127 | Хомут трубки | 2 |
| 09 | J271270 | Болт с шайбой | 2 |
| 09A | J901270 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 11 | 4648033 | Шланг | 1 |
| 12 | 4648034 | Шланг | 1 |
| 13 | 4187329 | Уплотнительное кольцо | 5 |
| 14 | 4187328 | Уплотнительное кольцо | 5 |
| 18 | 8103928 | Трубка | 1 |
| 19 | 8103927 | Трубка | 1 |
| 21 | 4288929 | Хомут трубки | 4 |
| 22 | 3072291 | Резиновая прокладка | 4 |
| 23 | J271280 | Болт с шайбой | 4 |
| 23A | J901280 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
| 24 | J271275 | Болт с шайбой | 8 |
| 24A | J901275 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 25 | 9766155 | Трубка | 1 |
| 26 | 9766154 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
